Test Research Inc.
TR7500 Series User Guide–Software 249
Delete：將 Pattern Table 內所選擇的條碼格式刪除。

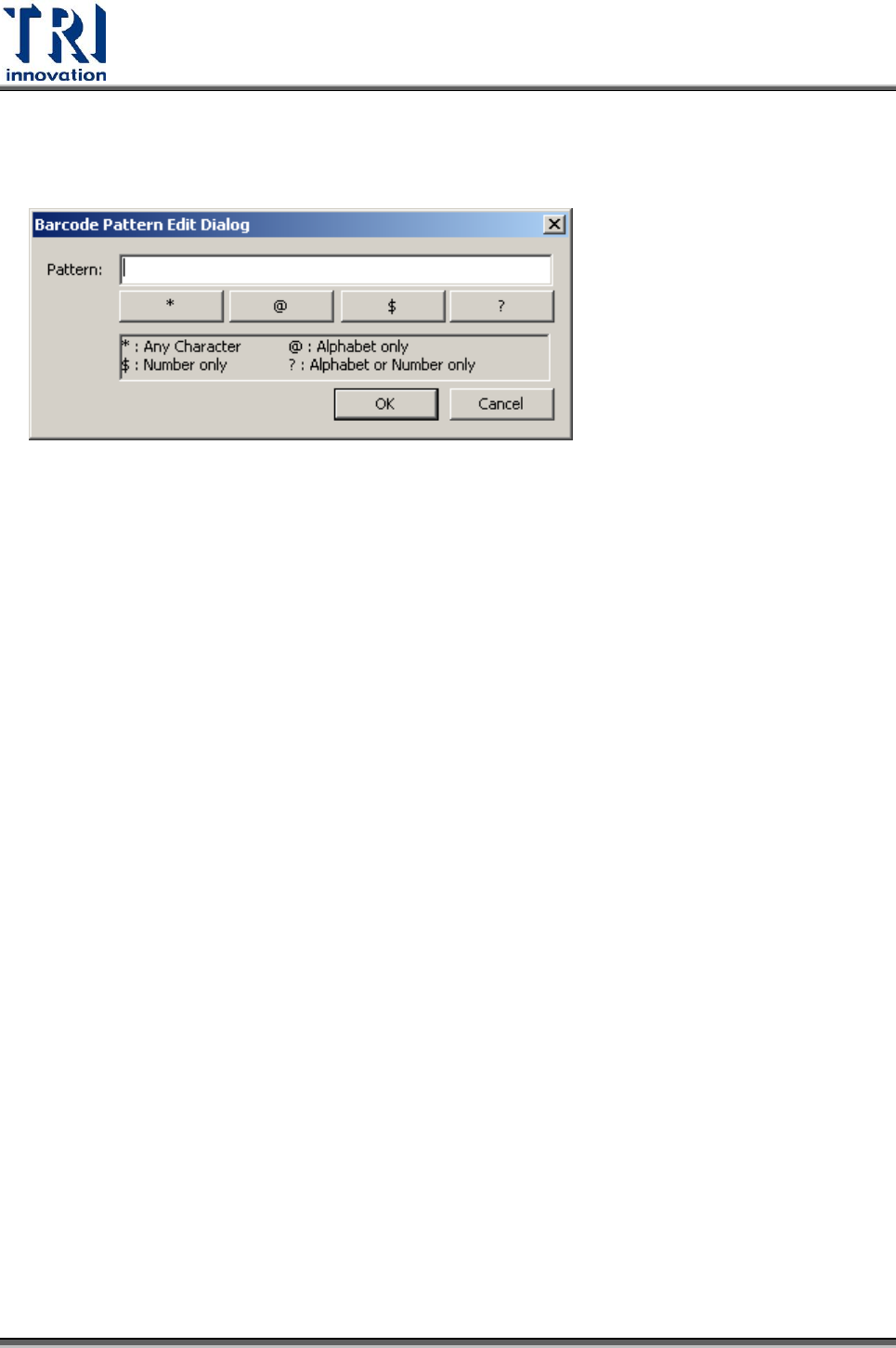

Edit：將 Pattern Table 內所選擇的格式進行編修, 點選後會出現以下視窗。
Import PTF：將已存在的條碼格式檢查檔(*.PTF)匯入。
Export PTF：將目前的 Pattern Table 進行存檔。
注意事項：
(1) 條碼格式必須要符合被刷條碼的長度, 例如：
待測版的條碼為 T217-850021-160 (15 個字元)，檢查格式應該為@$$$-$$$$$$-
$$$ 或 *************** (15 個檢查單位)。
(2) 條碼格式檢查的條件為&(聯集)， 而 Pattern Table 裡有三個條件 Pattern A、
Pattern B、Pattern C。當 Pattern A 和 Pattern B 和 Pattern C 的檢查條件均成立，
才會符合檢測條件。
3.7.45 光源檔轉換器
3.7.46 貼片機 CPK
此功能主要目的是透過 AOI 來量測 SMT 貼片機的 Cpk 值，以確認此 SMT 貼片機是否
需要校正。如果 AOI 的量測結果高於 SMT 貼片機的標準值，則此 SMT 貼片機不需要
校正，如果 AOI 的量測結果低於 SMT 貼片機的標準值，則此 SMT 貼片機需要校正。

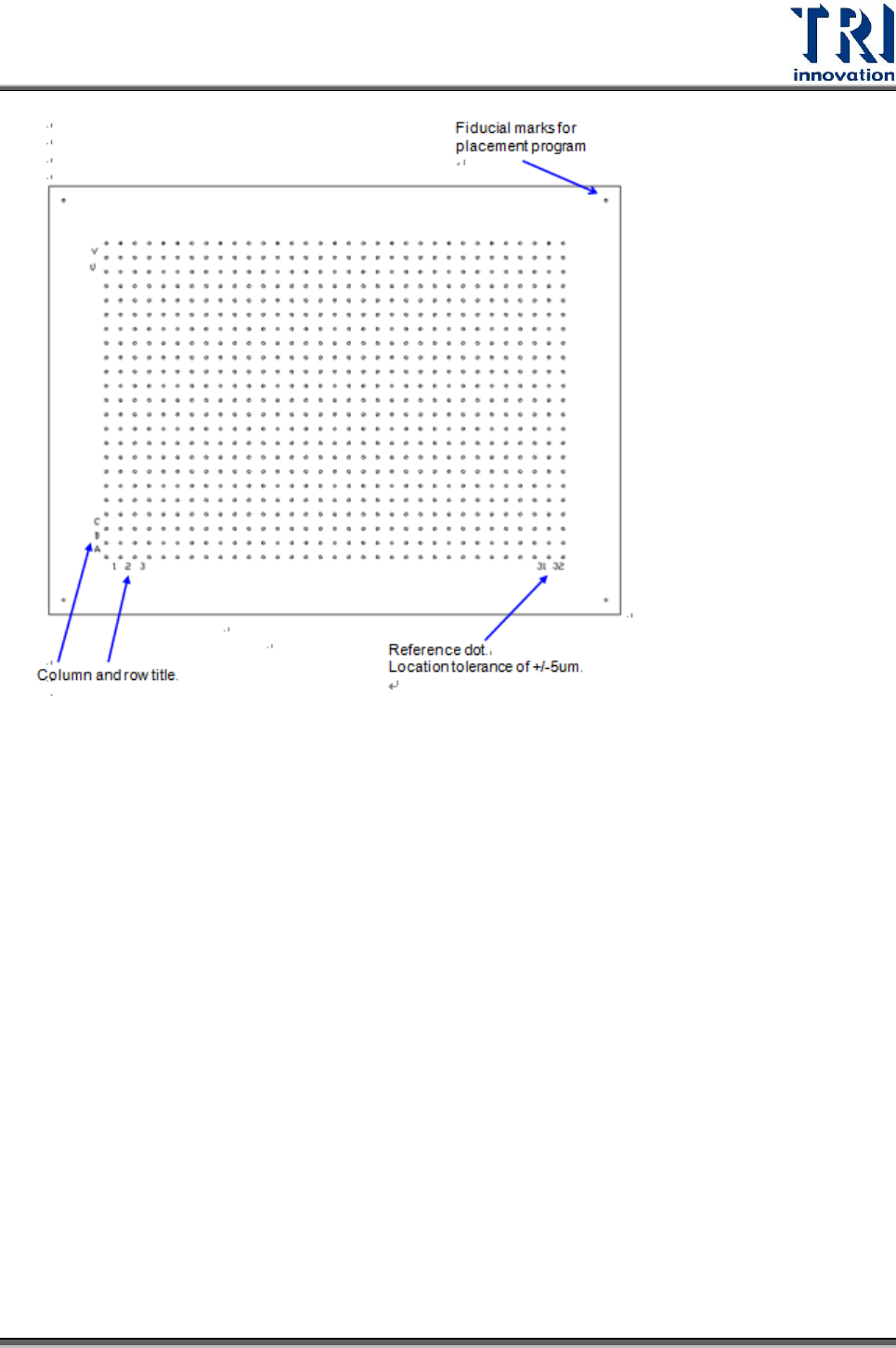

此功能須配合校正板一起使用。校正板的說明如下圖所示。
Test Research Inc.
250 TR7700 SII User Guide–Software
操作流程如下:
1. ATPG 程式製作注意事項：
(1) 在 CAD 檔中，元件 Type 名稱必須為”CHIP”。
(2) 輸出報表名稱為 HeadA, Head1, SpindleA 等等，完全取決於使用者輸入，不
再參考 aoi 檔中 Placement 與 Group 欄位。
(3) aoi 檔中須給定 Group 編號，可為 1, 2, 3 或 A, B, C，請照順序編號，此編號
主要用於統計資料，不影響輸出報表名稱

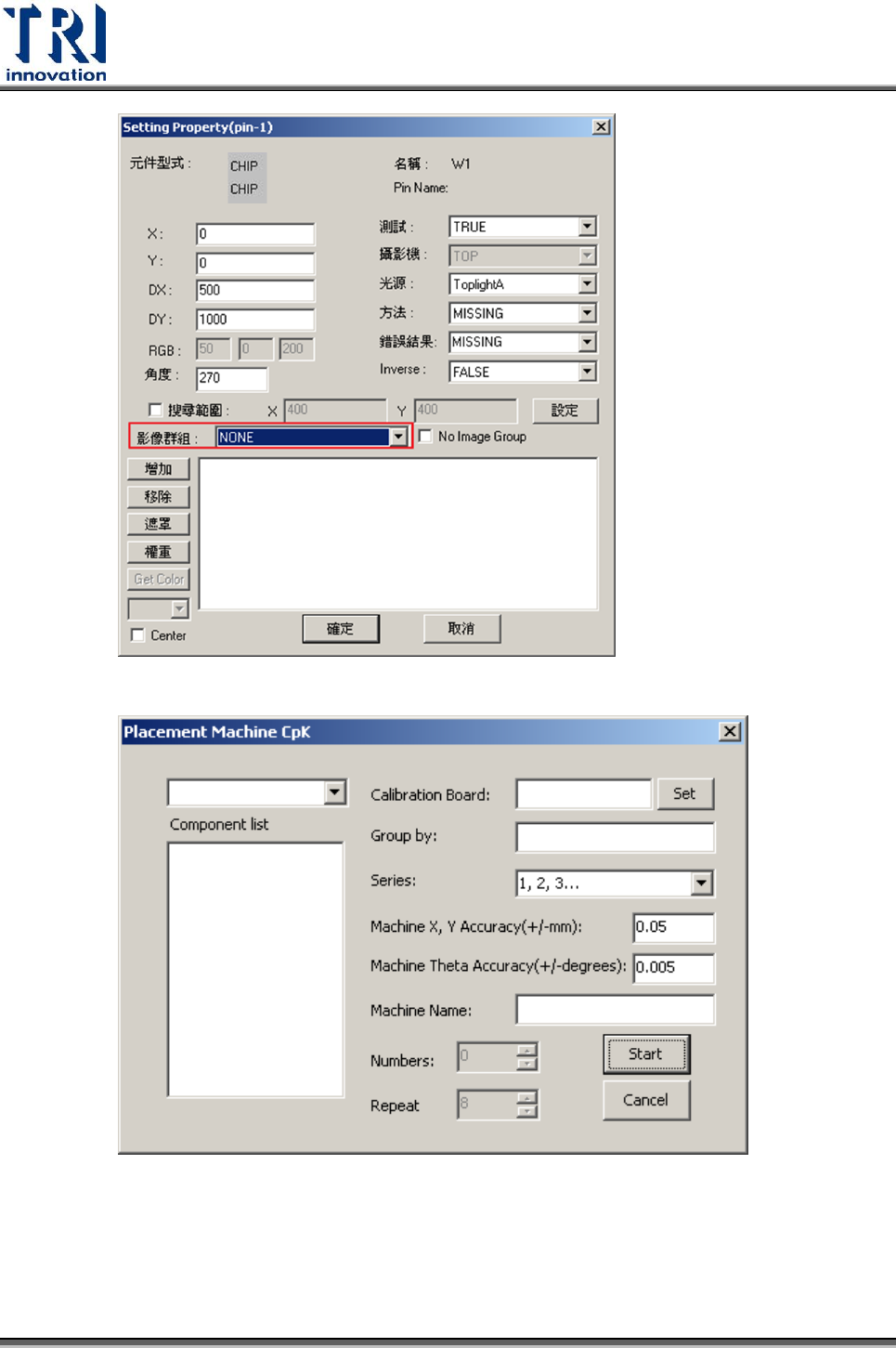

(4) 如果群組(Group)數目大於一個，在建立檢測框 Library 時，在設定屬性對話
框中的影像群組欄位選擇“None”，再增加代料影像。
Test Research Inc.
TR7500 Series User Guide–Software 251
2. 開啟 Cpk 輸出、統計功能：
(1) 選取 [工具] > [貼片機 Cpk]，會出現以下視窗。
(2) 先選取 Type。
(3) 在 Series 選擇【123…】或【ABC…】。此設定會影響輸出報表名稱為
HeadA，Head1，SpindleA 等等。
(4) 填滿所有空格資料(註 1，2，3)。
(5) 按下[Start]。
