3.8.9 燒機測試資料收集
進行燒機測試的相關設定。為內部機台校正功能，一般使用者不須使用此功能。
3.8.10 XY 平台補償
進行自動化 XY 平台的補償動作。為內部機台校正功能，一般使用者不須使用此功
能。
3.8.11 運動系統自我診斷
比較機台 Motion、CCD Trigger 與機構是否與出機前狀態相符合。為內部機台校正功
能，一般使用者不須使用此功能。
3.8.12 AOI 安全檢查
比較機台 CCD、定位與光源是否與出機前狀態相符合。為內部機台校正功能，一般使
用者不須使用此功能。
3.9 輔助
3.9.1 說明主題
顯示 AOI 機台操作手冊。
3.9.2 有關 TRAOI
顯示 AOI 機台目前使用版本。
Test Research Inc.
264 TR7700 SII User Guide–Software
4 ATPG 功能介紹
4.1 編輯與載入元件資料(CAD)
4.1.1 開啟元件資料檔案
1. 轉檔工具：將 CAD 檔案轉換成 AOI 檔的工具。詳細說明請參閱 4.1.2。
2. AOI 檔案：輸入所欲開啟的 AOI 檔案的路徑，或按下 按鈕瀏覽。可載入的檔案
類型為 AOI 檔案及 SPI 檔案。載入 SPI 檔案後會自動在
[C:\AOI\PACKAGELIBRARY_SPI]資料夾下產生元件資料庫(Library)檔案(*.pgl)，
在製作 Library 時，可以將載入資料庫的路徑指到該資料夾來載入 Library 檔案。
載入 AOI 檔案時，系統會自動將[類型(Type)]欄位複製到[料號]欄位內，料號欄位
為隱藏欄位且載入後無法修改。使用者在程式製作過程中，可因為製作程式方便
修改[類型]欄位的內容，而不會影響到料號的值；可在[參數(Paremeter)/電路板
(Panel)/維修站(Repair Station)]功能中選擇要傳[類型]或是[料號]到維修站進行資
料收集統計。
3. BOM 檔案：輸入所欲開啟的 BOM 檔案的路徑，或按下 按鈕瀏覽。可自行選擇
是否要輸入 BOM 檔案，若輸入 BOM 檔案，系統會自動將有列在 BOM 檔中的元
件列為“TEST”，而不在 BOM 檔中的元件列為“UNTEST”。BOM 檔案可以自行編
輯，也可以使用[轉檔工具]協助轉出 BOM 檔案。

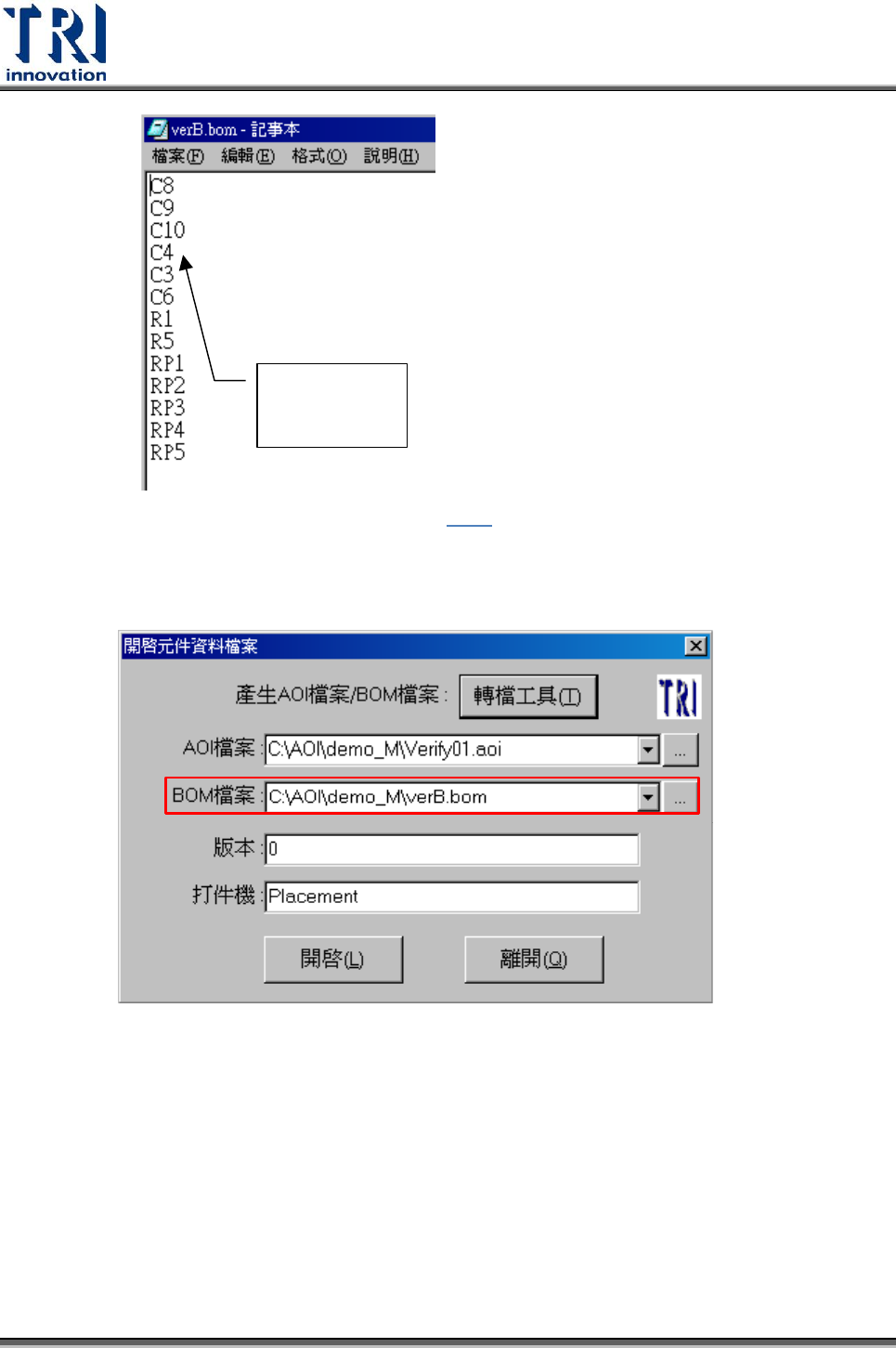

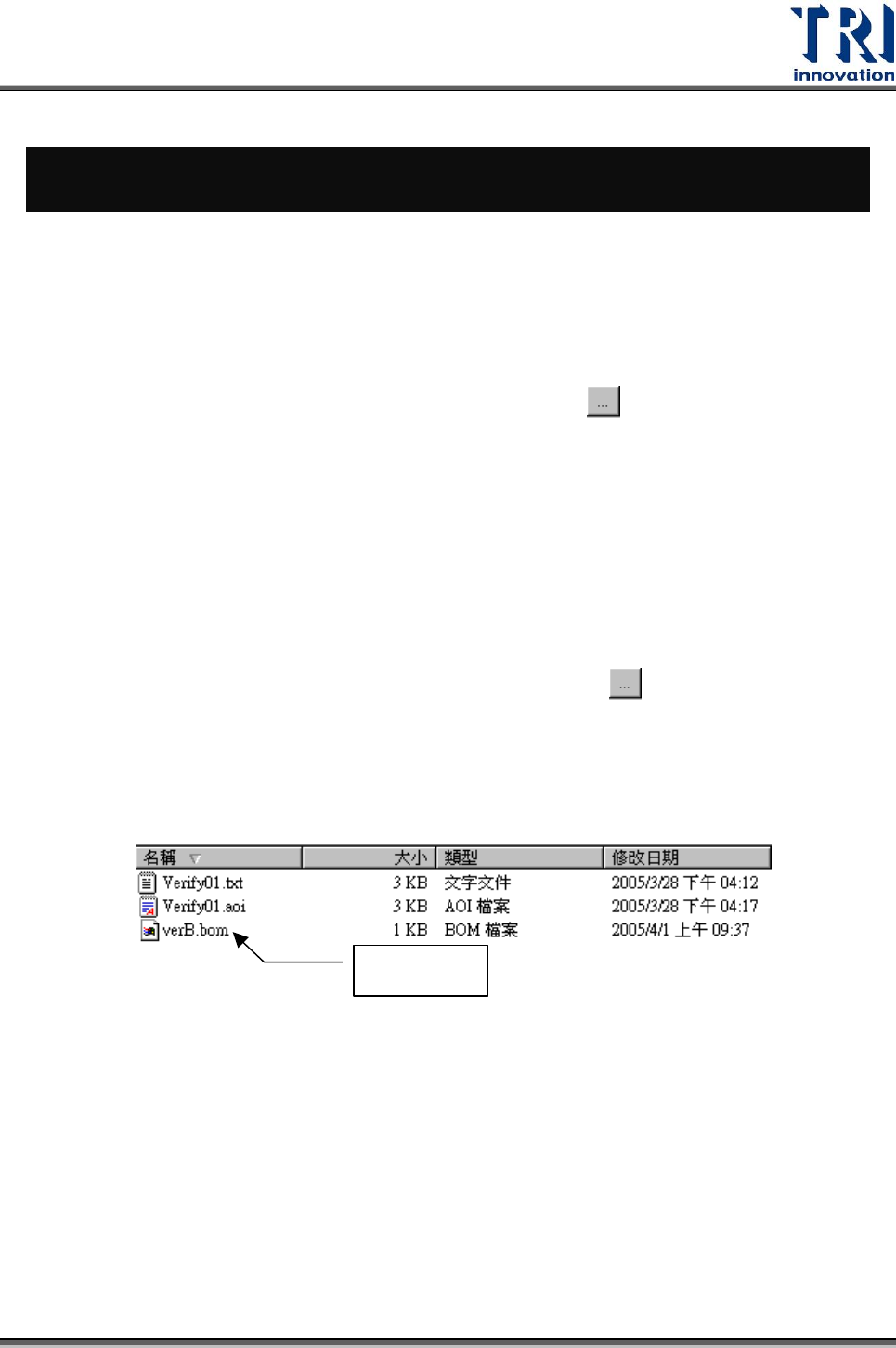

自行編輯 BOM 檔案–可自行以記事本編輯元件列表後改副檔名為 bom。
BOM 檔案
