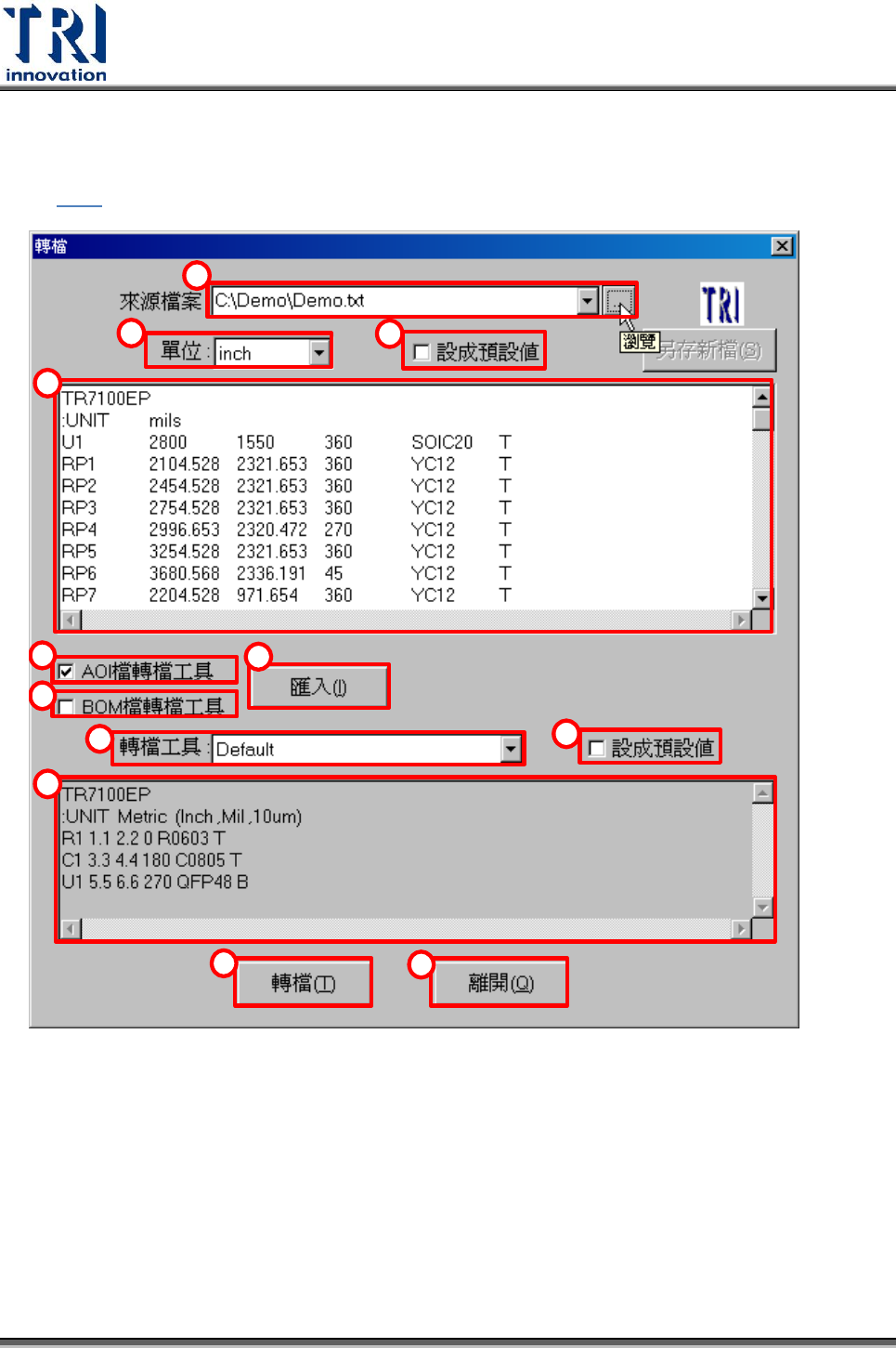

Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 267 4.1.2 轉檔工具 在 4.1.1 [ 開啟元件資料檔案 ] 對話框中，按下 [ 轉檔工具 ] ，會出現以下視窗。 1 2 3 4 5 6 7 8 9 10 11 12

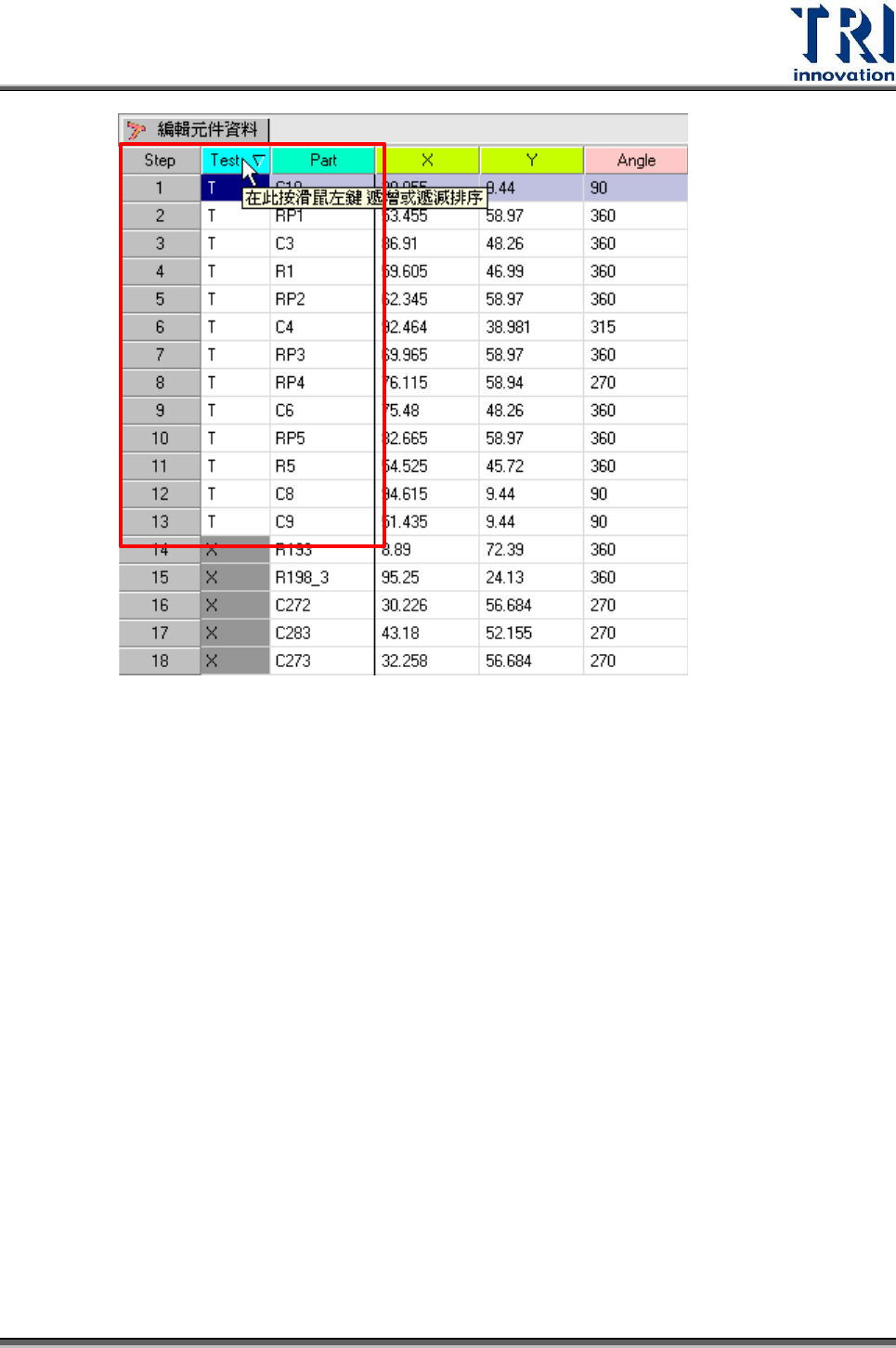

Test Research Inc.
266 TR7700 SII User Guide–Software
4. 版本：可輸入目前使用元件的版本
5. 打件機：輸入所使用之打件機編號
6. 開啟：按下可以將所有資訊載入
7. 離開：按下表示關閉此對話方塊且不載入任何檔案
Test Research Inc.
268 TR7700 SII User Guide–Software
1. 來源檔案：輸入來源檔案的路徑，或按下 按鈕瀏覽
2. 單位：下拉式選單選擇來源檔案中座標的單位
3. 設成預設值：勾選以目前所設定的單位為預設值
4. 來源訊息視窗：將來源檔案的內容顯示在此視窗當中
5. AOI 檔轉檔工具：若要轉出的檔案為 AOI 檔案則須勾選此選項，系統會在[8 轉檔
工具]下拉選單中列出轉 AOI 檔的工具。
6. BOM 檔轉檔工具：若要轉出的檔案為 BOM 檔案則須勾選此選項，系統會在[8 轉
檔工具]下拉選單中列出轉 BOM 檔的工具。由於各家廠商所使用的來源 BOM 表
格式不同，系統預設的 BOM 檔轉檔程式不一定適用。若不適用建議可使用 4.1.1-
3 的方式自行產生 BOM 檔案。
7. 匯入：匯入轉檔工具程式，若[8 轉檔工具]下拉選單中沒有所需的轉檔工具，可使
用此功能來匯入，詳情參閱 4.1.3。
8. 轉檔工具：經由此下拉式選單選擇所需的轉檔工具。
9. 設成預設值：勾選可設定目前使用的轉檔工具為預設值。
10. 轉檔工具訊息視窗：將轉檔工具所需的來源資料格式顯示在此視窗當中。
11. 轉檔：根據視窗內所有設定值進行轉檔。
12. 離開：關閉此對話視窗。
4.1.3 匯入轉檔工具
在 4.1.2[轉檔]視窗中，按下[匯入]，會出現以下視窗。
