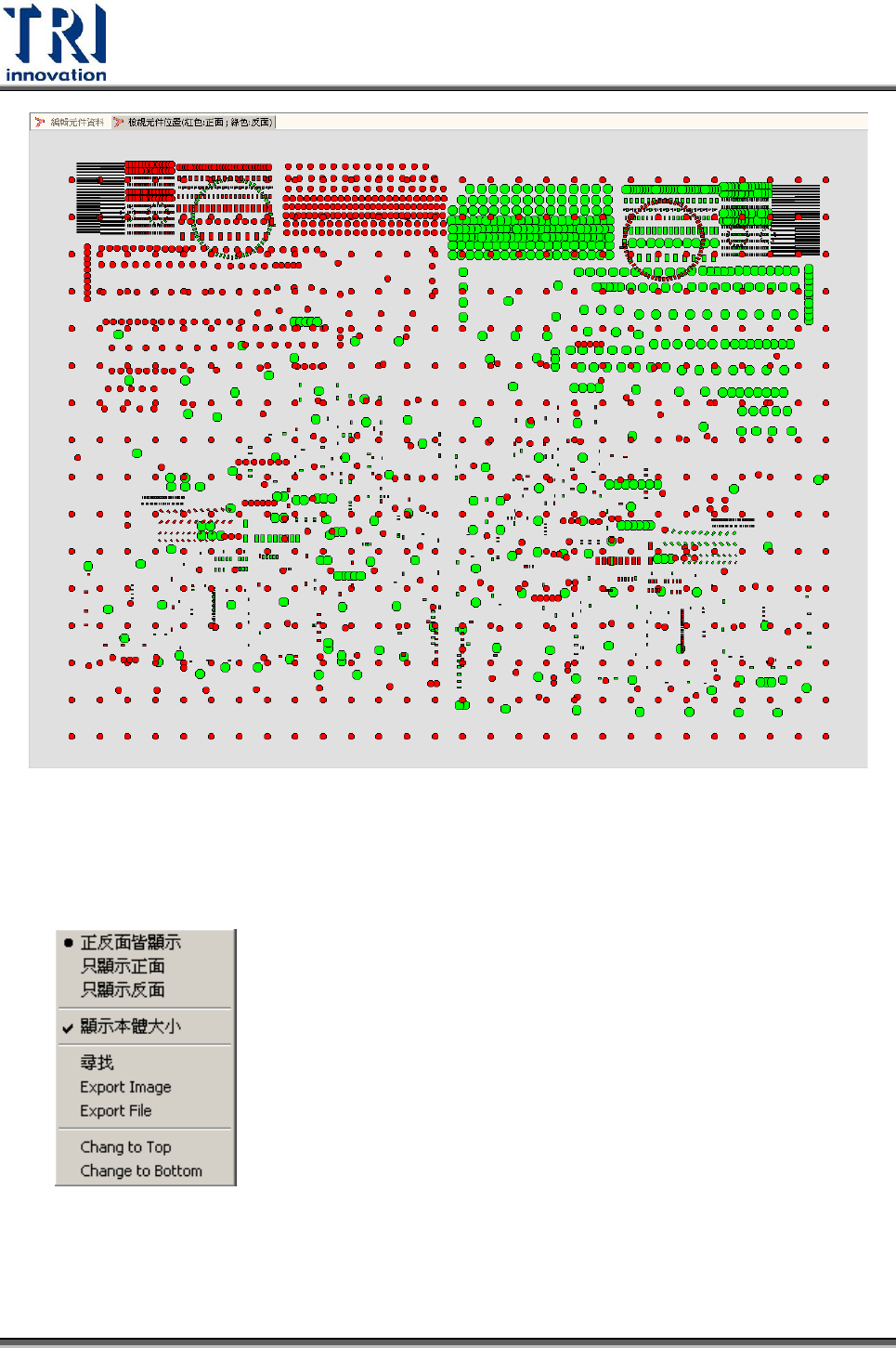

在繪圖區域按一下滑鼠右鍵，會出現以下工具列。
使用者可以選擇僅顯示板子正面或者反面的元件座標。
勾選[顯示本體大小]時，在圖中會以元件在資料庫中[Body]框的大小顯示，若不
勾選擇表示以圓點顯示件位置。
Test Research Inc.
272 TR7700 SII User Guide–Software

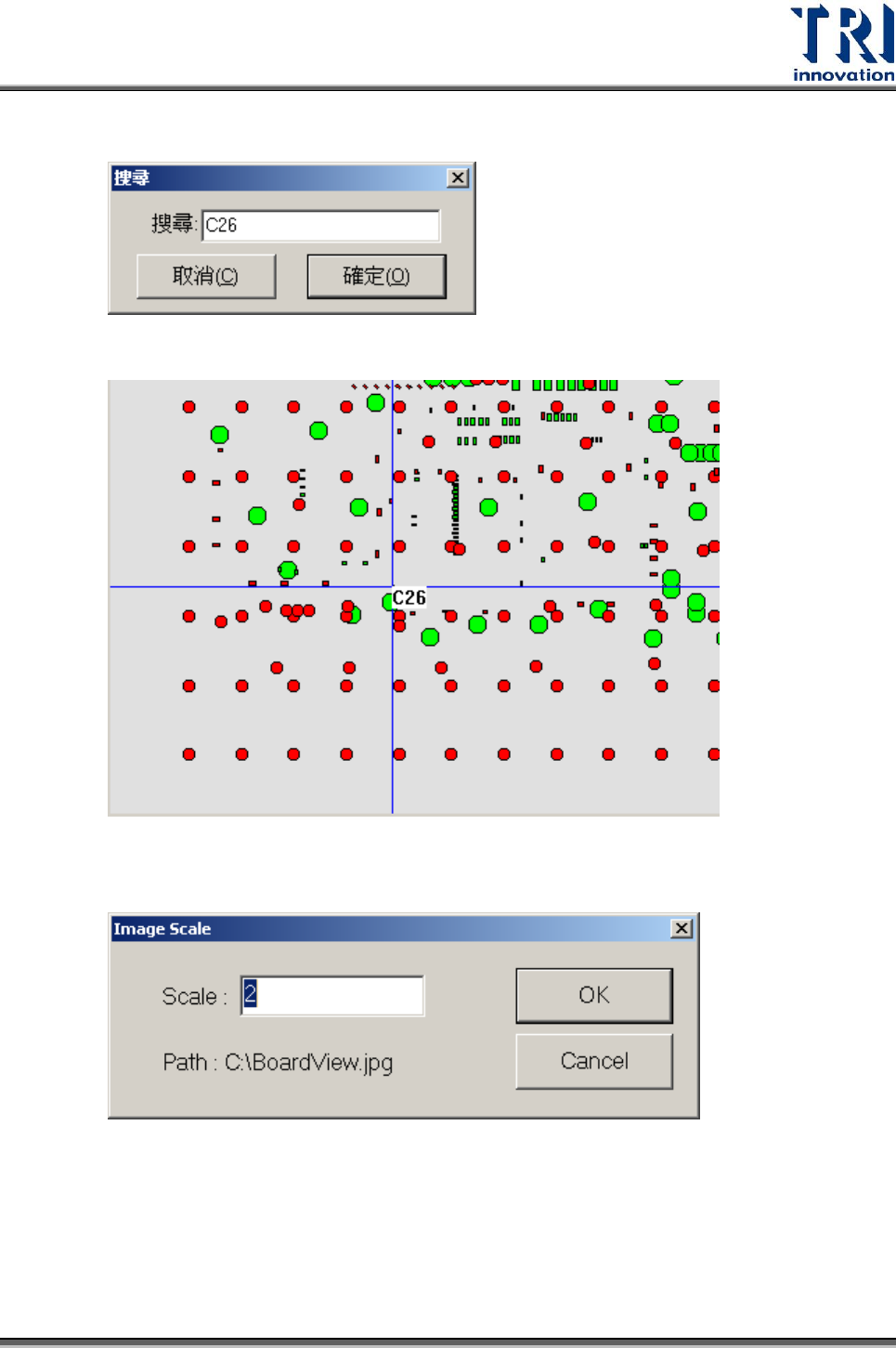

按下[尋找]後，會出現以下視窗。輸入欲搜尋的元件名稱後，按下[確認]。
在元件座標圖上會標示出尋找的元件位置。
按下[Export Image]，可輸出元件位置的圖檔，Scale 欄位表示要選擇幾倍大小
輸出。

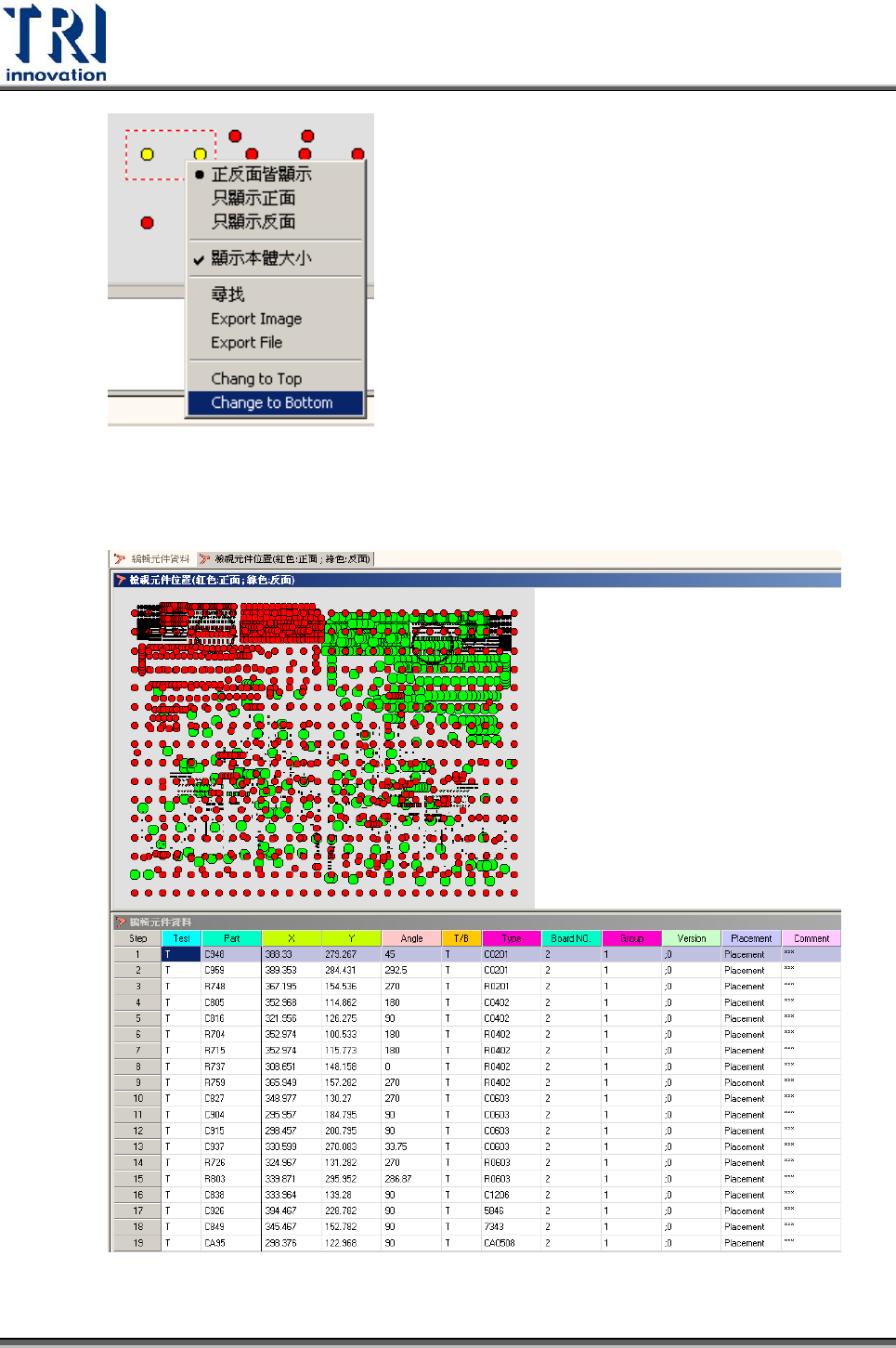

可以用滑鼠框選元件標示後，按滑鼠右鍵，選擇 Change to Top/ Change to
Bottom 來變更選取元件至板子的正面或反面。
Test Research Inc.
TR7500 Series User Guide–Software 273
為了方便找尋或對應元件位置資料，可選擇[視窗]>{並排視窗]，將[編輯元件資
料]以及[檢視元件位置]兩視窗並列，無論在任何一視窗中點的選元件，都會在
另一視窗中被找出其相對應的位置或資料。
