Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 15 按下 [ 檢視元件位置 ] 來協助確認元件資料是否正確 確認元件資料無誤後按 [ 下一步 ] 進行下一步驟。
Test Research Inc.
14 TR7700 SII User Guide–Software
2.3 編輯元件資料
需將資料做編輯，使其符合多連板中左上角電路板之資訊。

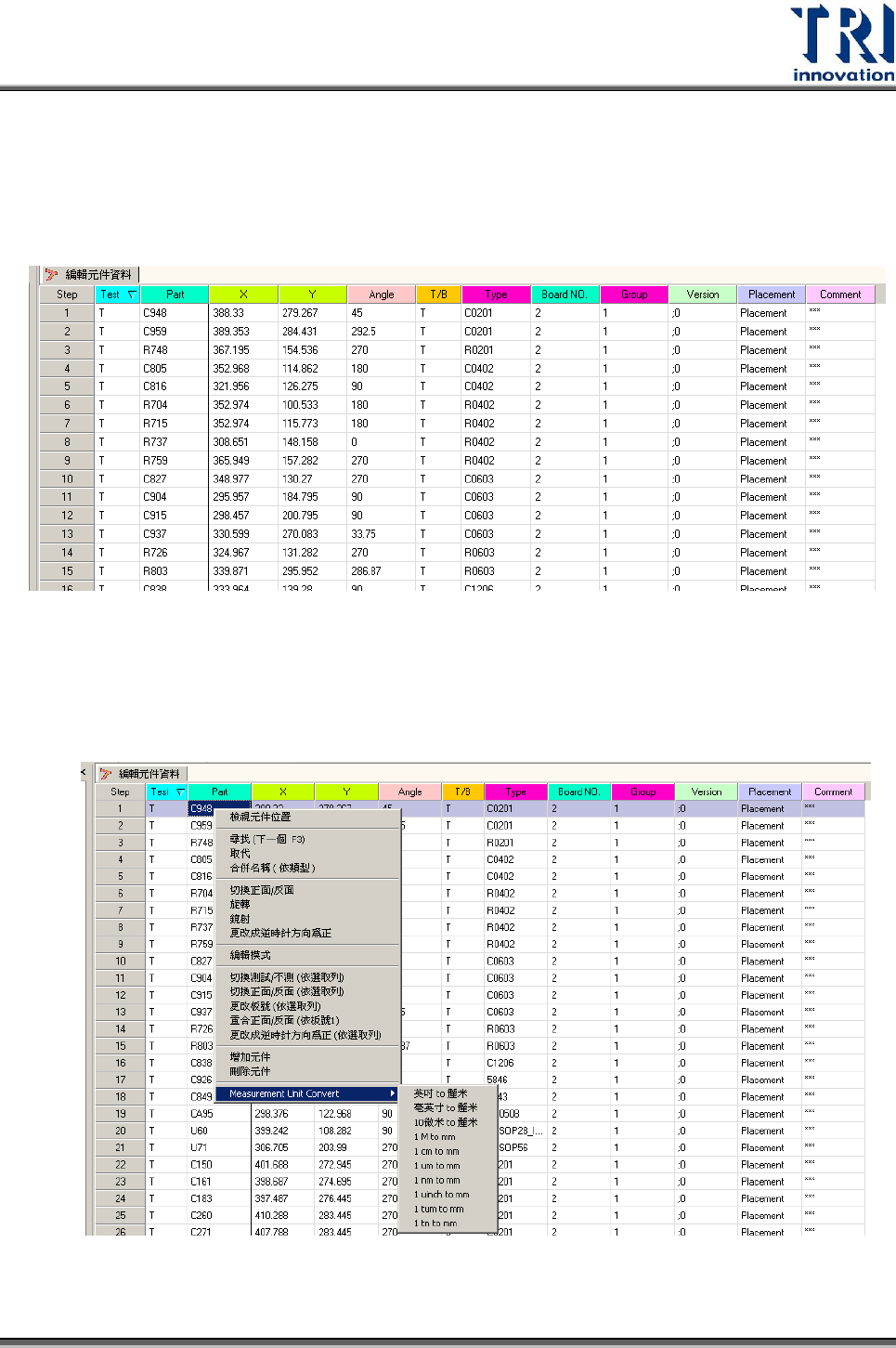

1. 出現元件資料表。
在元件資料表區域按下滑鼠右鍵，會出現編輯資料表之工具列。可利用這些工具將元
件資料進行編輯，直到資料符合實際資料為止。若為待測板為多連板則需將此元件資
料編輯成與左上角之機板資料一致即可。
如需要 CAD 單位轉換，可按右鍵使用 [ Measurement Unit Convert ] 功能。
Test Research Inc.
TR7500 Series User Guide–Software 15

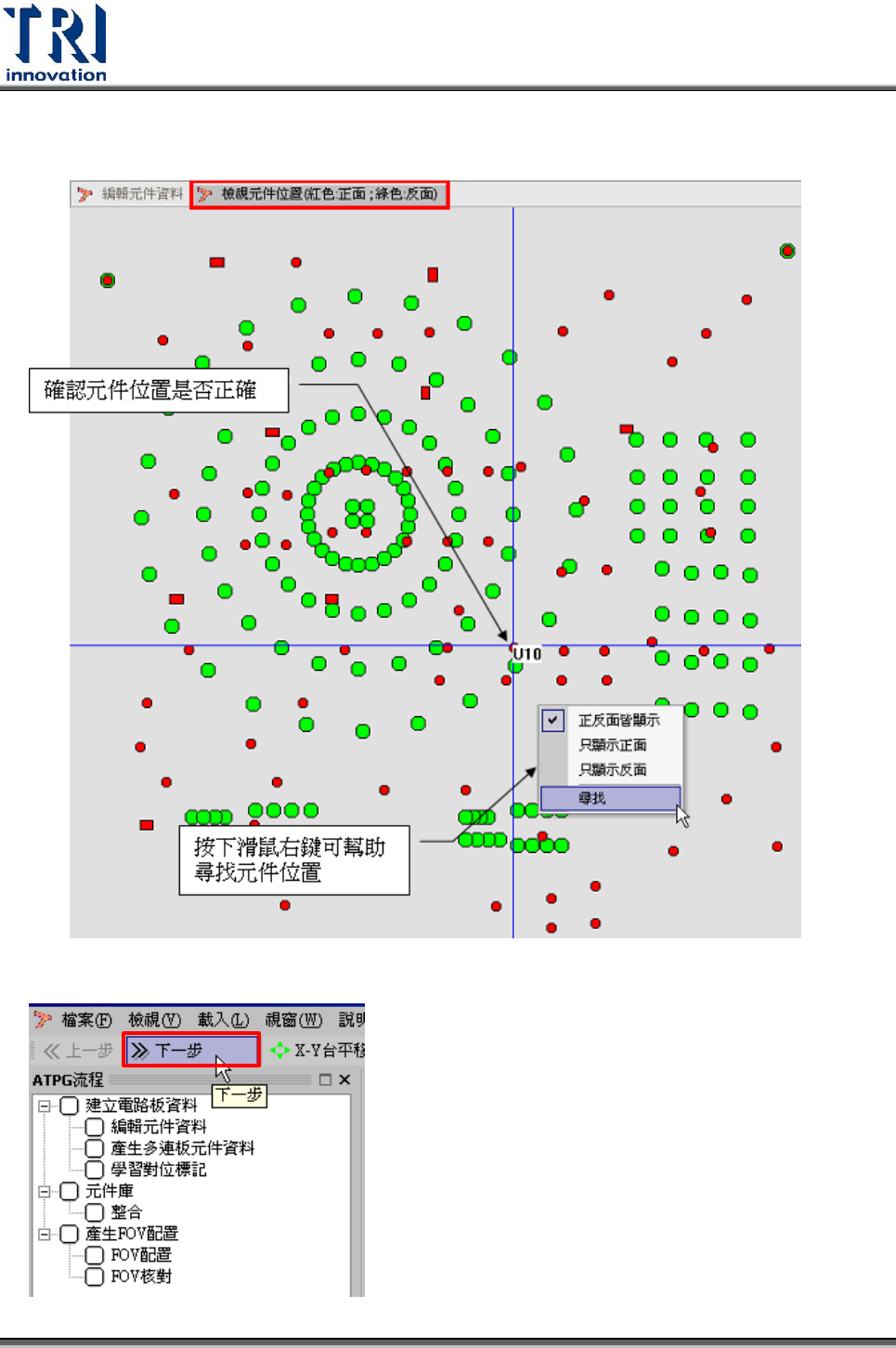

按下[檢視元件位置]來協助確認元件資料是否正確
確認元件資料無誤後按[下一步]進行下一步驟。
Test Research Inc.
16 TR7700 SII User Guide–Software
按下[下一步]後，系統會出現以下視窗，按下[確定]後；按下[取消]，可返回確認元件
資料。
當按下[確認]後，ATPG 流程裡編輯元件資料前的空格會顯示笑臉圖案，表示此步驟已
經完成。
產生 記號表
示此步驟完成
