Test Research Inc.
TR7500 Series User Guide–Software 279

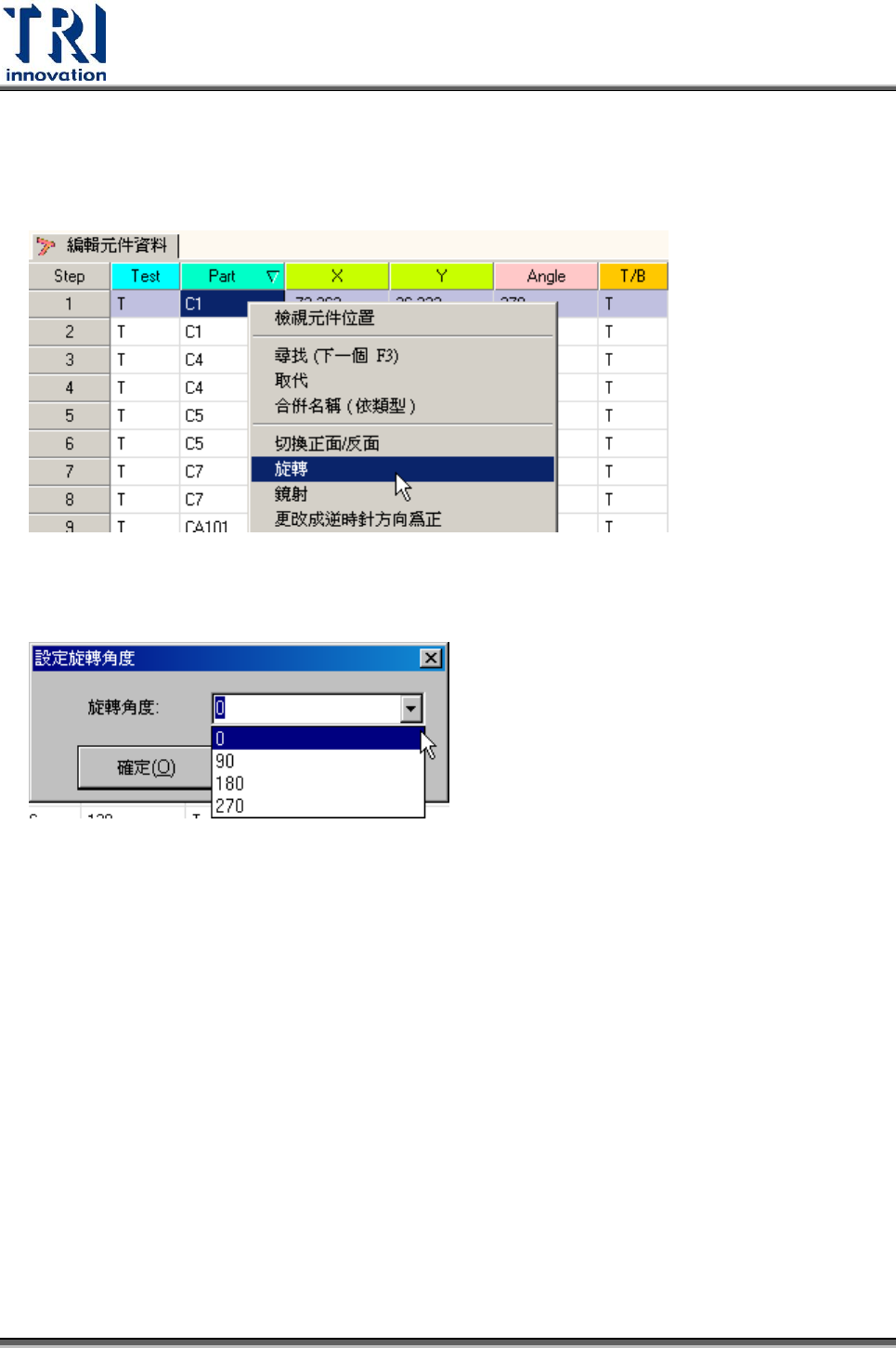

4.2.6 旋轉
將整片電路板依指定的角度(0 度~360 度)旋轉。
可以從下拉式選單中選擇角度或自行輸入特殊角度，輸入後按下[確定]即可。
4.2.7 鏡射
此功能可以將整片電路板以上下或左右方向進行鏡射。
左右鏡射：以板子的正中央之縱軸為準，將位於中央縱軸左方的元件投射到右方，
位於右方的元件投射到左方，進行此動作元件之 Y 軸方向座標並不會改變。
上下鏡射：以板子的正中央之橫軸為準，將位於中央橫軸上方的元件投射到下方，
位於下方的元件投射到上方，進行此動作元件之 X 軸方向座標並不會改變。
Test Research Inc.
280 TR7700 SII User Guide–Software
選擇鏡射方向視窗，可選擇[左右鏡射]或[上下鏡射]，同時需選擇欲進行鏡射的板號，
選擇後按下[確定]系統即開始進行鏡射動作。
鏡射後原先位於正面的元件會被設定至被面，而反面會移至正面，所以鏡射後須注意
正反面是否設定正確。
4.2.8 更改成逆時針方向為正
系統中認定元件角度的設定是以逆時針方向為準，如果原先拿到的 CAD 檔案是以順時
針來定義元件角度，則可按下此選項，系統將自動更改所有元件之角度為逆時針方向
定義。若原先之角度是以逆時針為準，就不用再做這個動作了。
Test Research Inc.
TR7500 Series User Guide–Software 281
逆時針
順時針
確定要更改請按下[是]
