4.2.12 更改板號
此功能可以手動更改特定元件所位於的連板號碼。一般而言對於多連板的電路板，建
議使用[產生多連板元件資料]步驟來產生多連板資料。

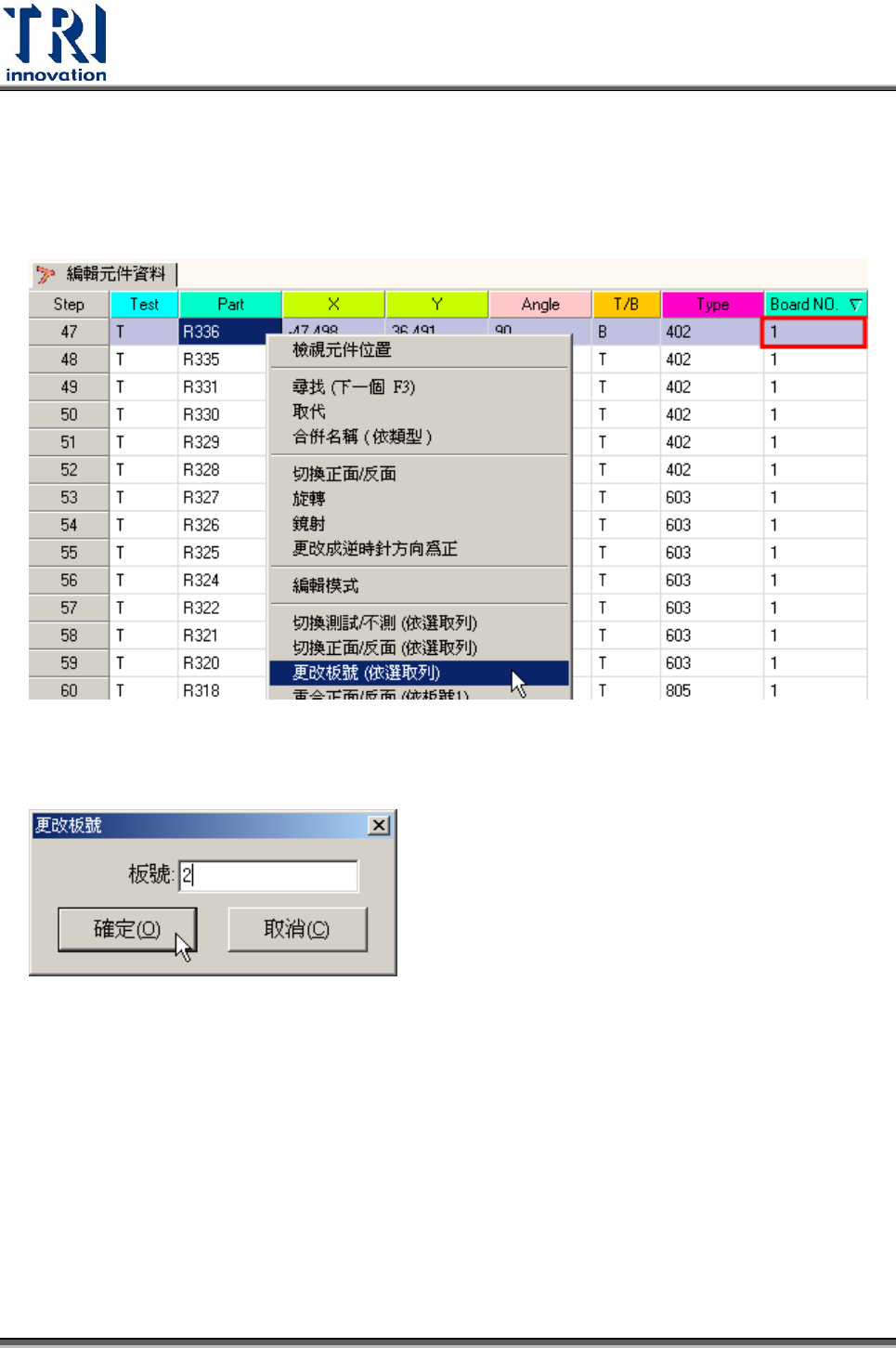

在[更改板號]視窗中輸入欲更改之板號，接著按下[確定]按鈕即可更改板號。
4.2.13 重合正反面(依板號 1)
本功能可將展開的 CAD 整理成穿透式 CAD。需將原始的格式整理成單板，且含有正面

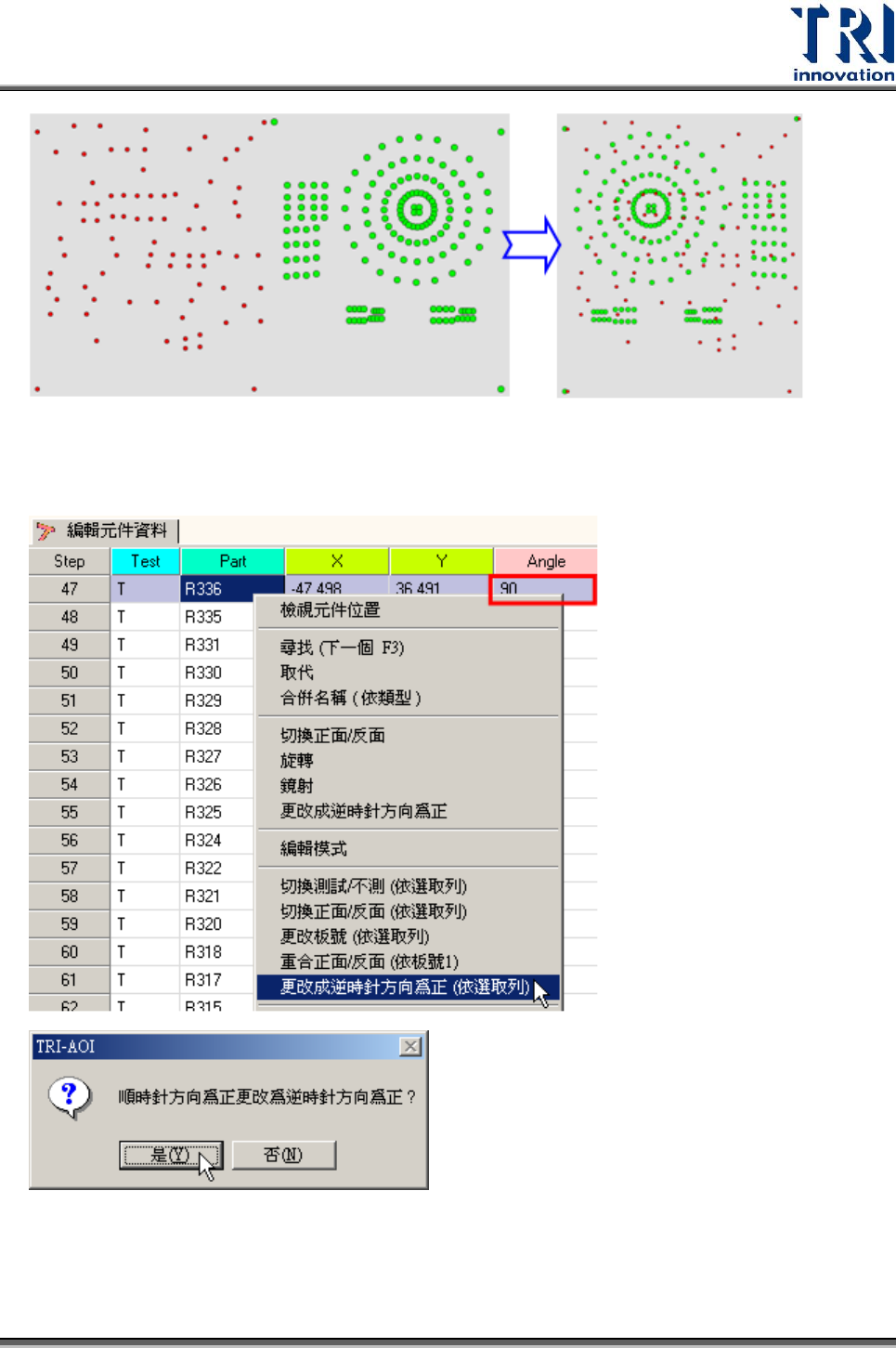

以及反面的元件位置。如下圖所示，當按下本按鈕後，系統會自動把反面的 CAD 自動
鏡射到正面板元件位置的後方。
Test Research Inc.
286 TR7700 SII User Guide–Software
4.2.14 更改成逆時針方向為正(依選取列)

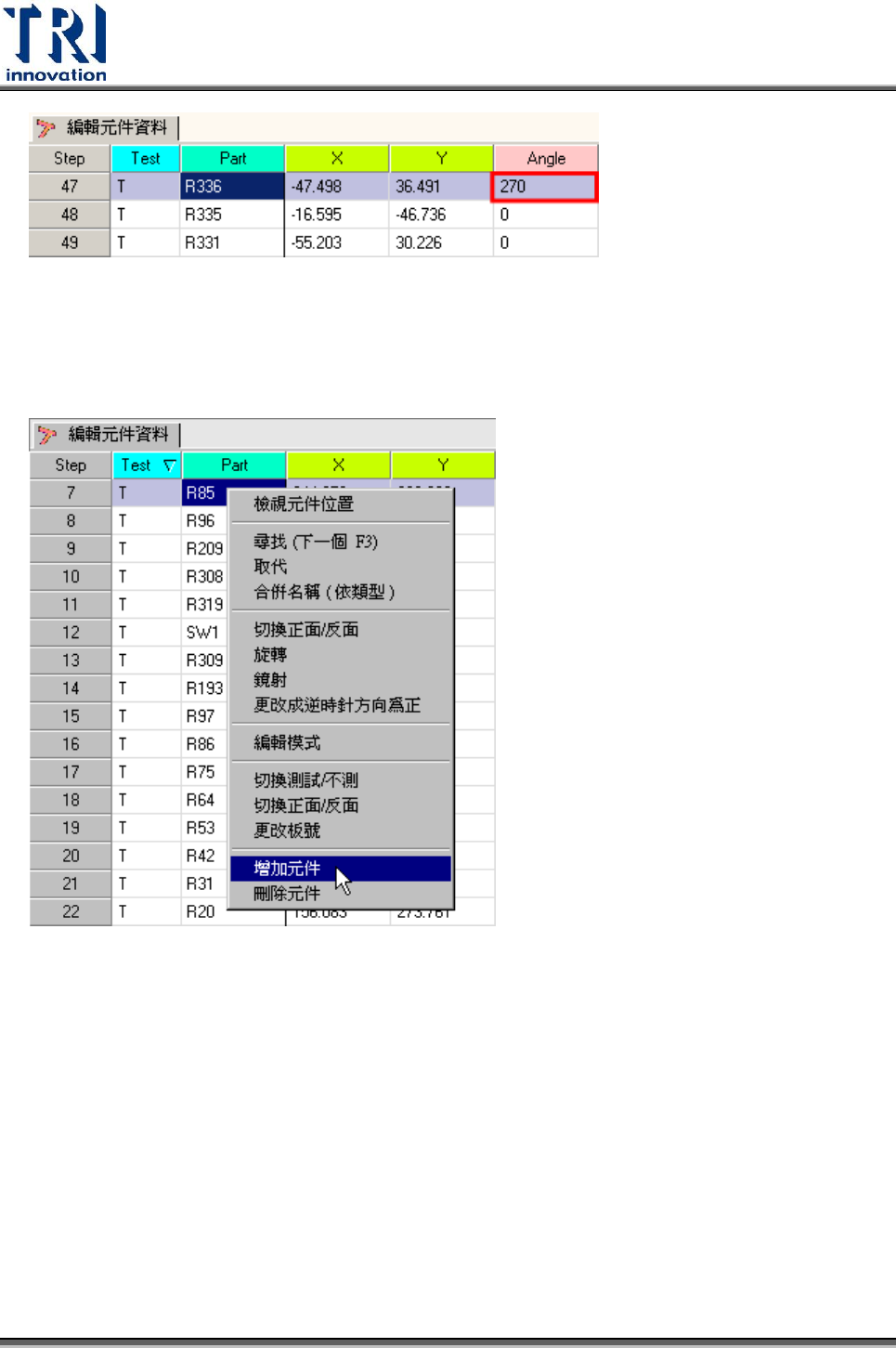

勾選表示將目前選取的元件角度重新以逆時針定義。
Test Research Inc.
TR7500 Series User Guide–Software 287
4.2.15 增加元件
可使用此功能增加新元件資料至本片電路板上。
選擇上述[增加元件]功能後，會出現以下[新增元件]視窗，將視窗內的資料填妥後按下
[確定]，即可新增一個元件。
