4.4 學習對位標記
4.4.1 設定
4.4.1.1 更改對位標記(FM0)搜尋範圍

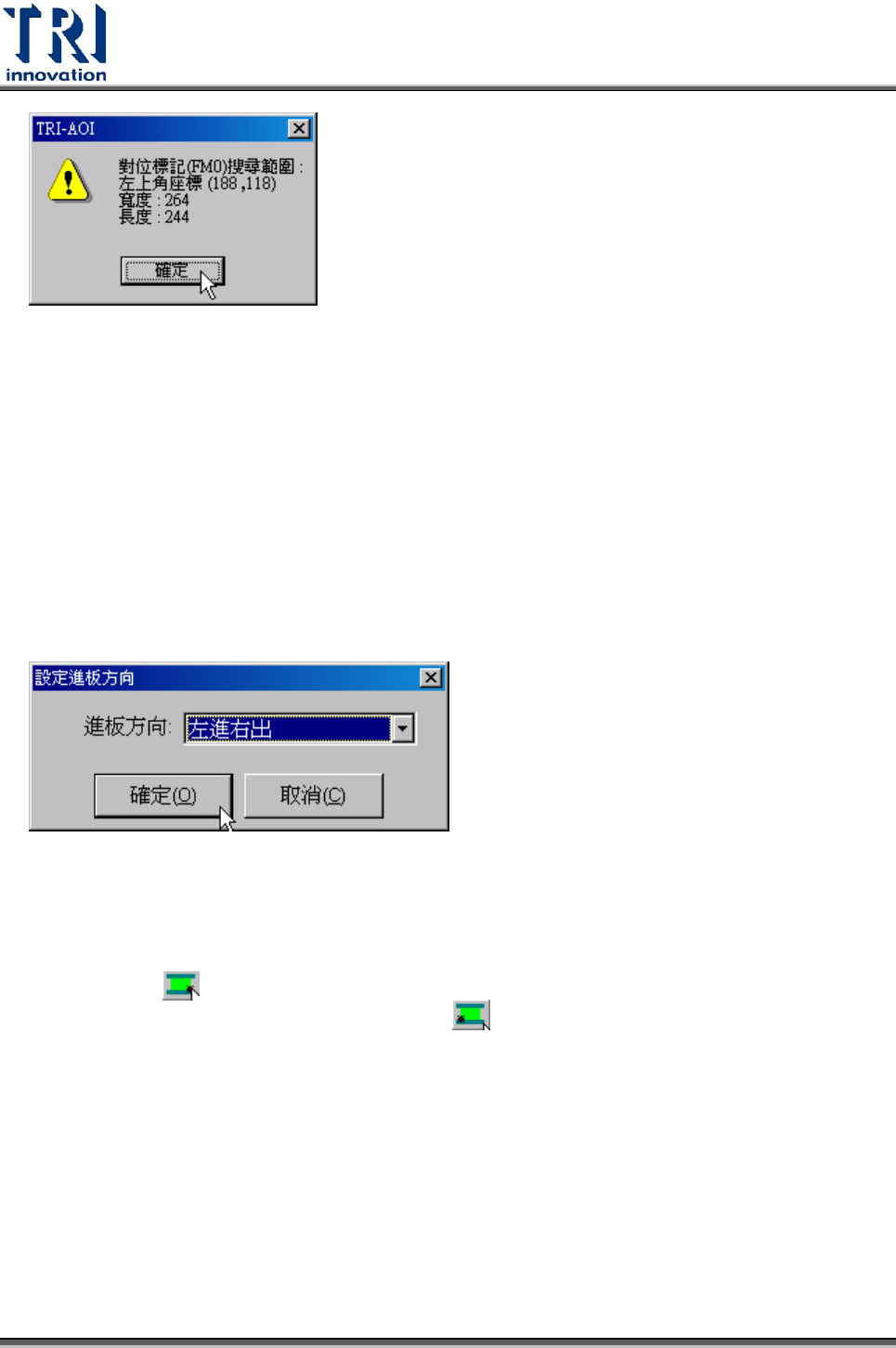

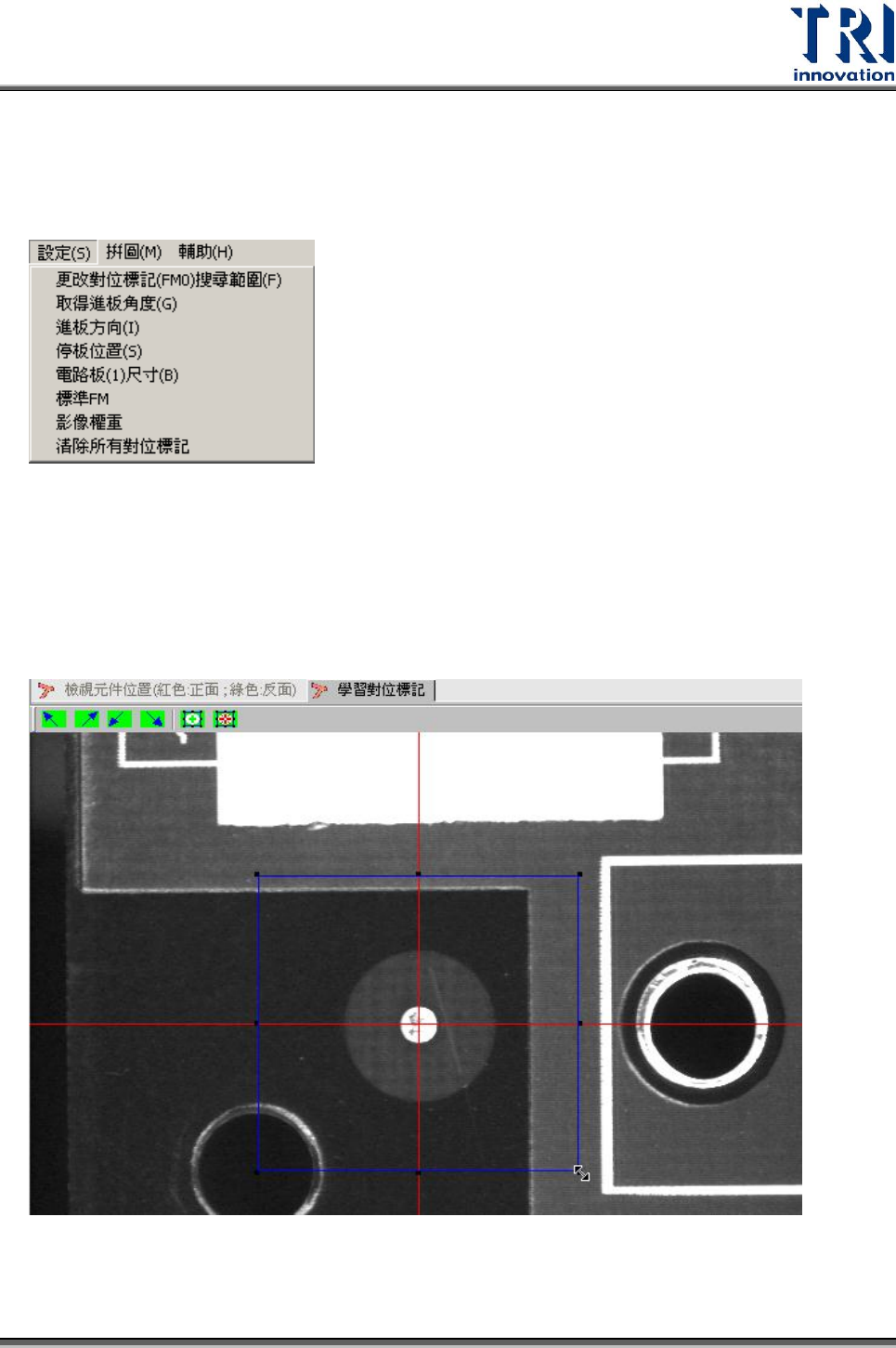

此功能可以手動設定第一對位標記的搜尋範圍，不設定代表使用系統預設值。先使用
滑鼠將藍色萬用方塊調整至與設定搜尋的位置及範圍，接著按下此按鈕，會出現搜尋
範圍的位置及大小視窗，確認無誤後請按[確定]即可。
Test Research Inc.
TR7500 Series User Guide–Software 297
4.4.1.2 取得進板角度(Get Rotate Angle)
按下[取得進板角度]，會出現[取得進板角度]視窗，在此可以重新進行計算進板角度的
五個步驟。在學習對位標記前電路板若有重新進出板，已無法使用上次進板時所計算
的進板角度，就必須在此重新計算一次進板角度，接下來找的對位標記才會準確。
4.4.1.3 進板方向(In-Line Direction)
設定進板方向為左進或是右進。
4.4.1.4 停板位置(Stop Position)

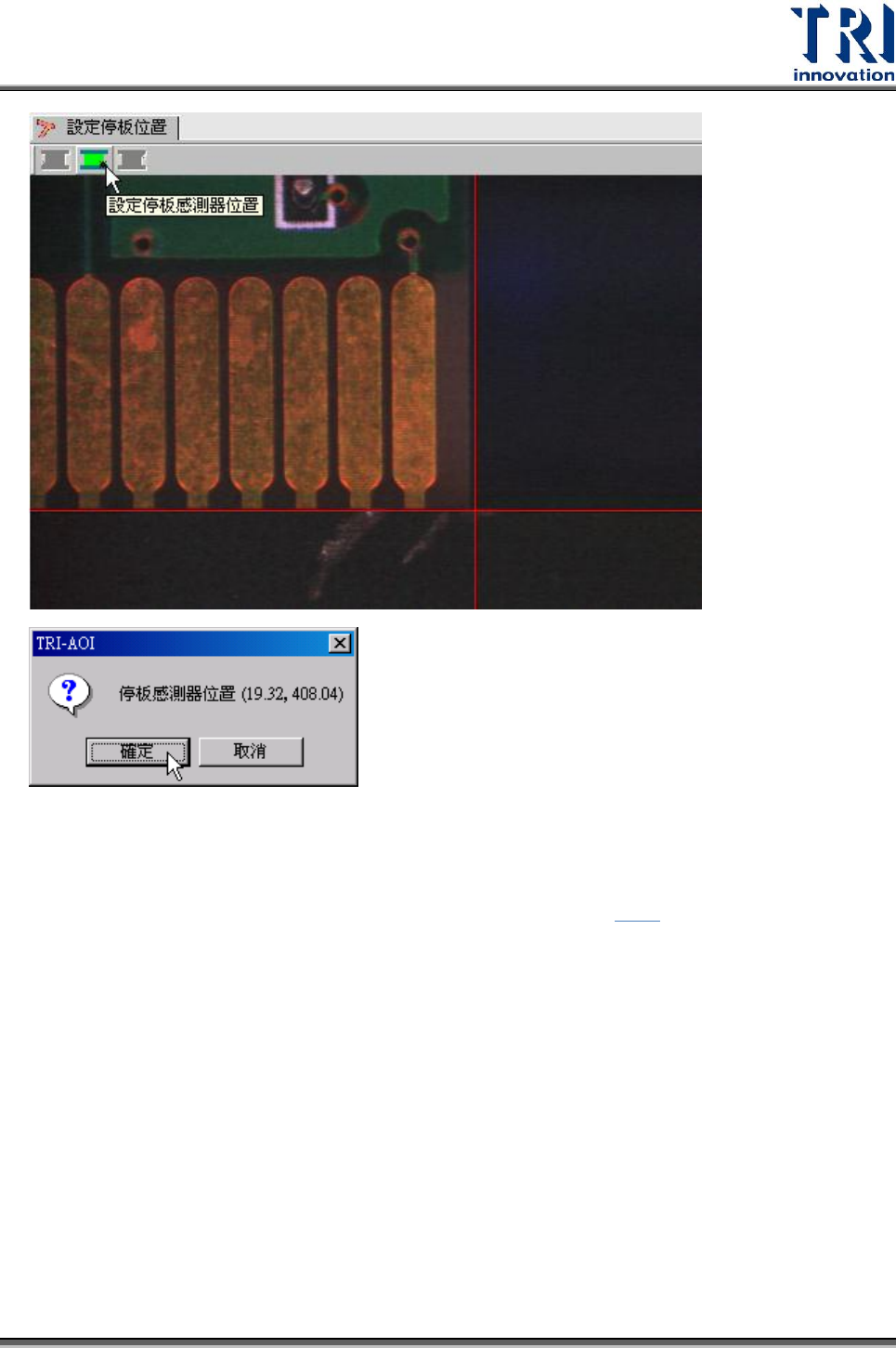

設定停板的位置。若進板方向為從左邊進板，需先將攝影機移動至電路板之右下角位
置，接著按下 按鈕，設定停板感測器位置。若進板方向為從右邊進板，需先將攝
影機移動至電路板之左下角位置，接著按下 按鈕，設定停板感測器位置。
