298 TR7700 SII User Guide–Software

4.4.1.5 電路板(1)尺寸(Board 1 Size)

按下此功能可以進入[設定電路板(1)尺寸]視窗，步驟請參閱 2.4.4。

4.4.1.6 標準 FM(Standard FM)

學習標準對位標記影像功能。先調整控制框的大小及位置至標準物件上後，執行本功

能，則影像會被儲存為標準對位標記影像。影像會被儲存在[C:\TRI_STANDARD_FM]資

料夾下。

4.4.1.7 影像權重(Image Weighting)

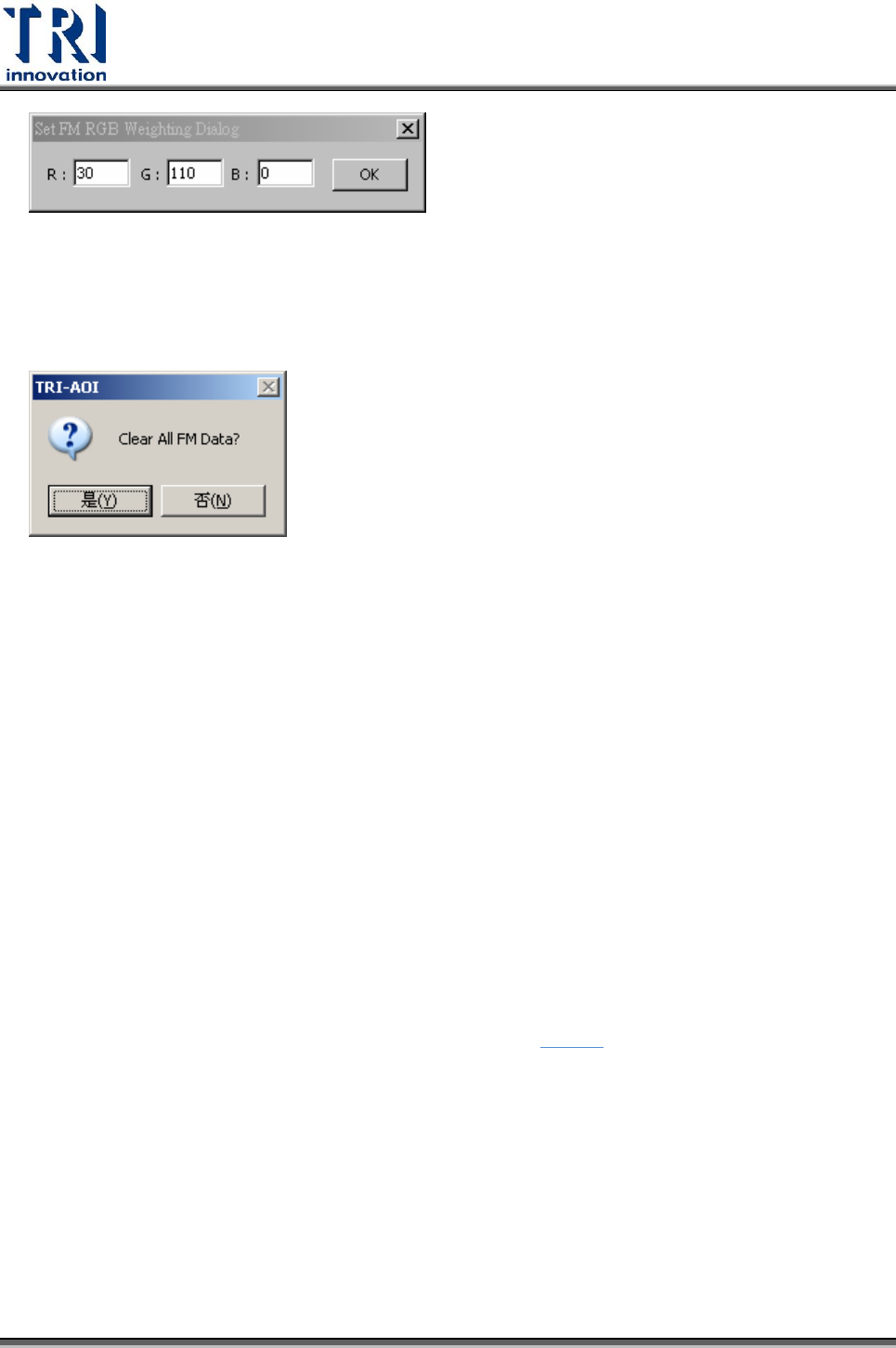

可調整對位標記的 RGB 權重。

Test Research Inc.

TR7500 Series User Guide–Software 299

4.4.1.8 清除所有對位標記(Cear All FM Data)

按下表示將所有已設定的定位標記資訊清除。

4.4.2 拼圖

按下此按鈕來擷取電路板彩色大圖影像。若不在此處擷取大圖影像，系統在[產生 FOV

配置]之前，也會自動詢問是否要擷取大圖影像。

4.5 元件庫

4.5.1 核對

4.5.1.1 元件庫

點選此選項可以進入微調視窗。

4.5.1.2 名稱索引

點選此選項可開啟[名稱索引]視窗，詳細設定請參閱 4.9.7.1。

4.5.2 合併

合併的意義是對於所有位在電路板上的元件，依據其類型的不同，將該元件資料庫中

所有資訊，包含件測框、參數、影像等等，分別套用在每一顆元件上。

Test Research Inc.

300 TR7700 SII User Guide–Software

4.5.2.1 合併

按下此選項可以將在右側列表中選取的形式元件進行合併動作。

4.5.2.2 全部合併

按下此選項可以將在右側列表中所有的形式元件進行合併動作。

4.5.2.3 擷取離線程式製作資料

擷取離線編輯器所需 ATPG 資料，請參考 9.3.3 新版遠端編輯系統流程。

4.6 FOV 配置

4.6.1 功能

4.6.1.1 產生

按下次選項後系統會重新計算 FOV 的配置

4.6.1.2 釋放

按下此選項後先前計算的 FOV 資料將全部清除

4.6.1.3 掃描以取得全部影像

按下此選項後系統會根據所計算的 FOV 配置資料來擷取 FOV 影像
