4.5.2.1 合併
按下此選項可以將在右側列表中選取的形式元件進行合併動作。
4.5.2.2 全部合併
按下此選項可以將在右側列表中所有的形式元件進行合併動作。
4.5.2.3 擷取離線程式製作資料
擷取離線編輯器所需 ATPG 資料，請參考 9.3.3 新版遠端編輯系統流程。
4.6 FOV 配置
4.6.1 功能

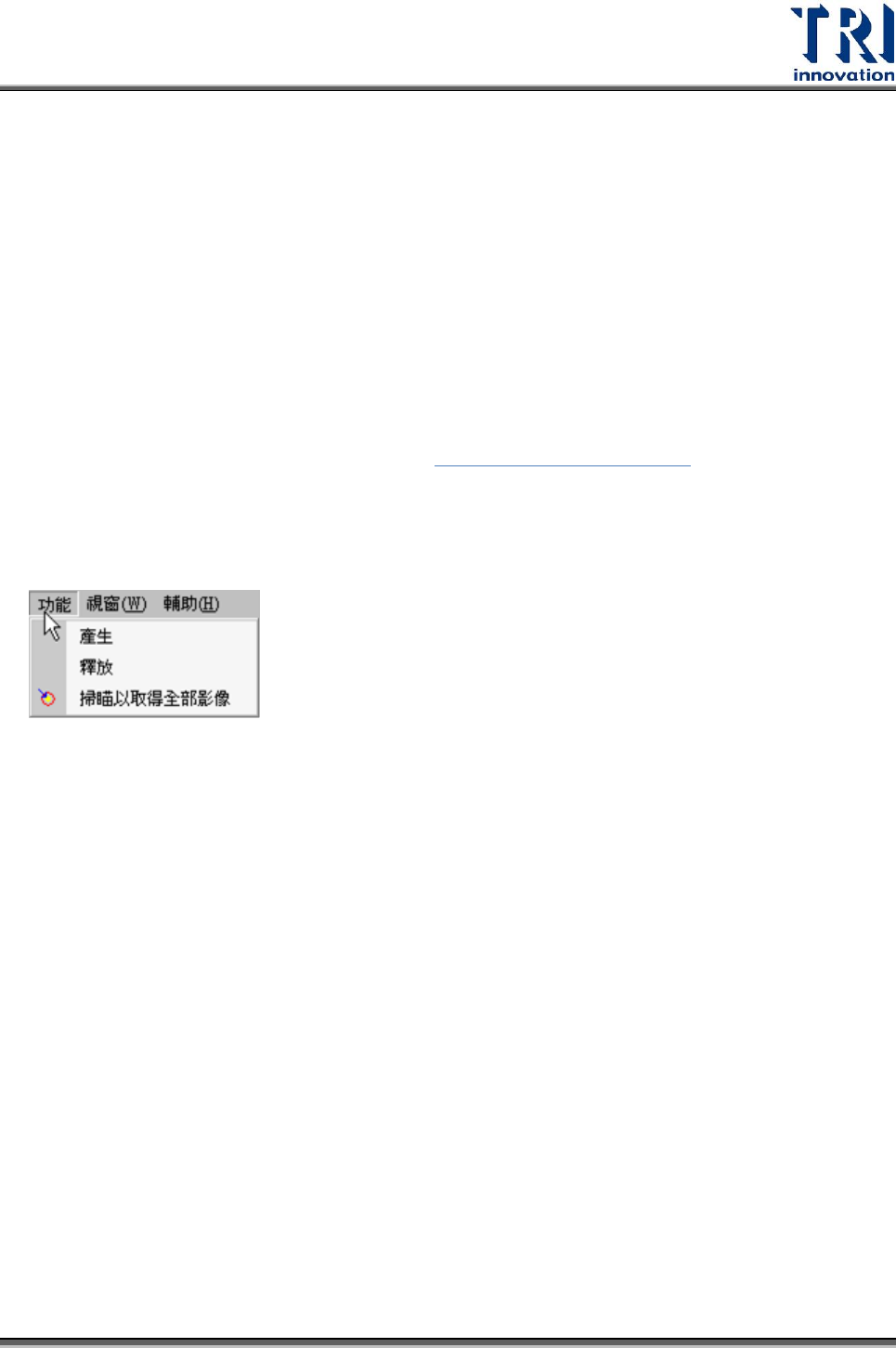

4.6.1.1 產生
按下次選項後系統會重新計算 FOV 的配置
4.6.1.2 釋放
按下此選項後先前計算的 FOV 資料將全部清除
4.6.1.3 掃描以取得全部影像
按下此選項後系統會根據所計算的 FOV 配置資料來擷取 FOV 影像
Test Research Inc.
TR7500 Series User Guide–Software 301
4.7 運動控制

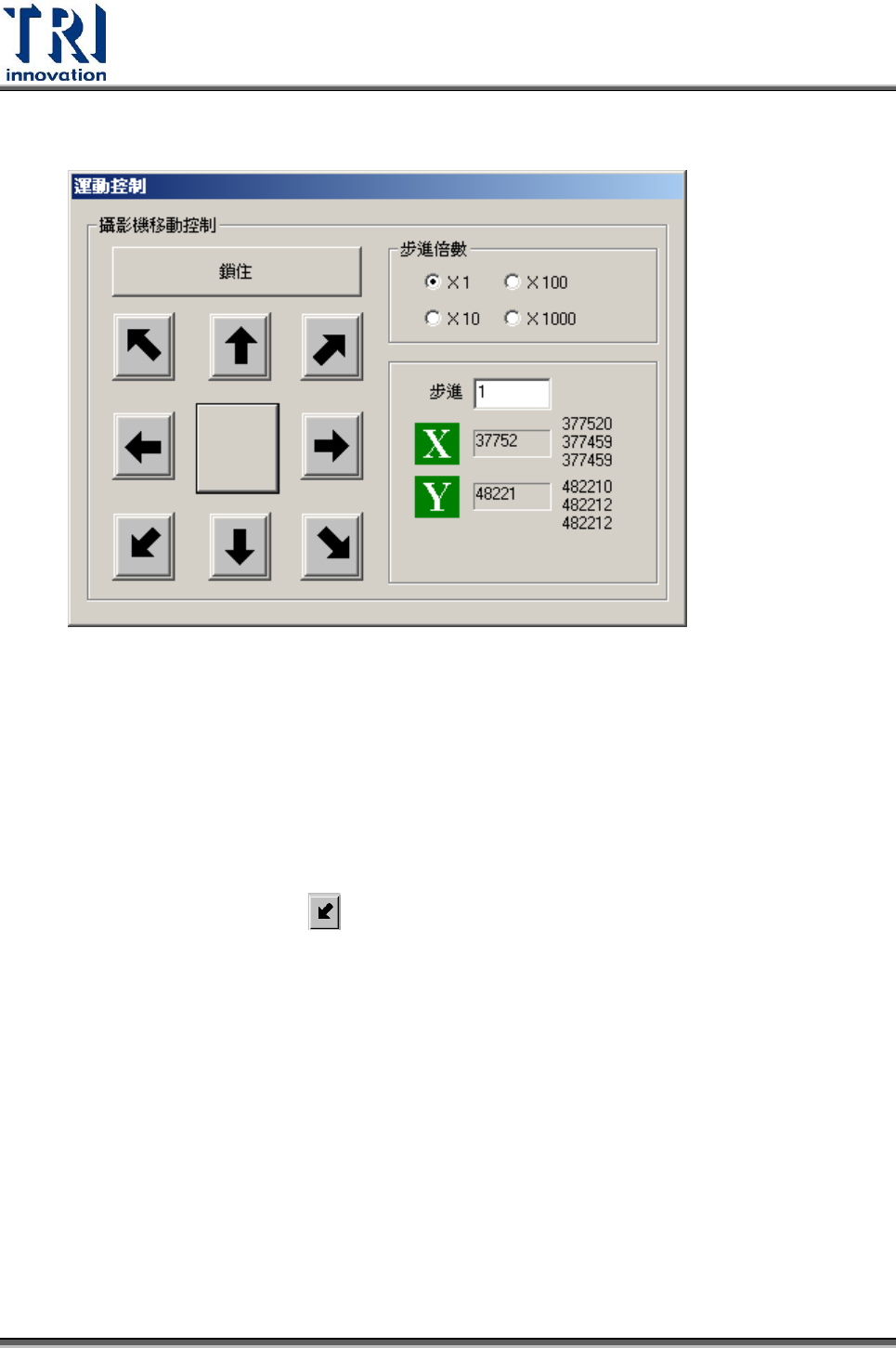

1. 步進倍數：可選擇步進數值的倍數來作移動有 1、10、100 及 1000 倍可選擇
2. 步進：輸入 Table 移動的步進數目
3. X、Y：顯示目前攝影機所在的座標位置
4. 鎖住/釋放：為了安全的理由可按下[鎖住]按鈕將 Table 鎖定，若按下[釋放]鈕可
解除鎖定。
5. 箭頭按鈕：按下箭頭按鈕可將攝影機移致箭頭所指的方向，移動的距離為[步
進]x[步進倍數]。若按下
5
2
3
1
4
6
按鈕，攝影機會從現在的位置往左方及下方各移動
1(1x1)步。
6. 中央按鈕：按下此按鈕後，[運動控制]視窗將會縮小到畫面左下方位置，若要恢
復可在縮小的圖示上雙擊滑鼠左鍵即可。
Test Research Inc.
302 TR7700 SII User Guide–Software
4.8 光源設定
按下[光源設定]按鈕會出現[光源控制編輯視窗]，在本程式中若需更改光元都須經由此
視窗做調整。
4.8.1 光源控制編輯視窗
