Test Research Inc.
TR7500 Series User Guide–Software 305
14. 刪除：刪除目前所選擇的燈光。
15. 內定值：按下後會以圖示顯示內定的一些燈光設定。只有在第(5)點切換至[All]時
此按鈕才有效。可自行新增一燈光且將燈光名稱設定為“自訂名稱 1_自訂名稱 2”
則在此內定值圖示將會新增一[自訂名稱 1]的頁籤，內容就含有一名稱為[自訂名
稱 1_自訂名稱 2]的燈光。
舉例說明 ：新增兩燈光各命名為[Copy_Tuningset]以及[Copy_Test]，則按下內定
值按鈕後會出現[定義光源區段]視窗，其中一個頁籤即為[Copy]，且內含
[Copy_Tuningset]以及[Copy_Test]兩組燈光。
16. 儲存：儲存目前所選取燈光的所有參數設定。
17. 另存：將目前所選取燈光與所有參數以其他名稱儲存。
18. 匯入：將已存在的燈光檔(*.LED)匯入到程式中使用。
19. 匯出：將目前編輯的燈光設定匯出到指定的目錄下，其副檔名為[*.LED]。
開新檔案時，系統會使用光源的預設值[C:\AOI\ DEFAULTLED7700.led]。
在程式中對於燈光設定所作的任何修改只會被儲存在目前的程式當中，若希望將修
改過的燈光與其他程式共用，則可使用[匯出]功能將燈光匯出，開啟另外的檔案時
再將燈光檔案[匯入]即可。
Test Research Inc.
306 TR7700 SII User Guide–Software
4.8.2 特殊光源設定
檢測時預設會使用到的光源，包含軟體條碼系統讀取條碼時使用的光源
[Barcodelight]、尋找第一定位點的燈光[Fiducial0]、尋找第二定位點的燈光
[Fiducial1]、擷取大圖影像的[Maplight]以及製作程式時上方攝影機的預設燈光
[ToplightA]等等。
燈光的設定視電路板顏色、吃錫等等狀況不同而定。
Test Research Inc.
TR7500 Series User Guide–Software 307
4.9 編輯元件資料庫
4.9.1 元件資料庫(LIBRARY)簡介
Library 格式是將資料庫檔案分為[系統的資料庫檔案(System Library)]、[機種的資
料庫檔案(Project Library)]以及[使用者的資料庫檔案(User Library)]三種。
系統的資料庫檔案(System Library)：由 TRI 出廠時提供的元件資料庫檔，使用者可直
接使用但不能自行變更，路徑為[C:\AOI\TRI_SYS_LIB]。
機種的資料庫檔案(Project Library)：可將指定的 Library 設定為本機種用的 Library
檔案，檔案會儲存在為 Projct 所在資料夾中的[TRI_PRJ_LIB]資料夾。
使用者的資料庫檔案(User Library)：可將指定的 Library 設定為使用者的 Library 檔
案，使用者可將本資料夾複製到其他機器上使用。
編輯 Library 檔案時，系統會依據[Project Library]、[User Library]、[System
Library]順序尋找是否有該類型的元件資料庫，若有則會自動載入，若無則須使用
者手動編輯。若載入的資料庫是從[Project Library]中載入的，則按存檔時，檔案儲
存的路徑是在[Project Library]，其他情況下按下存檔時，資料庫儲存的路徑是
[User Library]的路徑。在存檔時系統亦會顯示儲存的路徑。

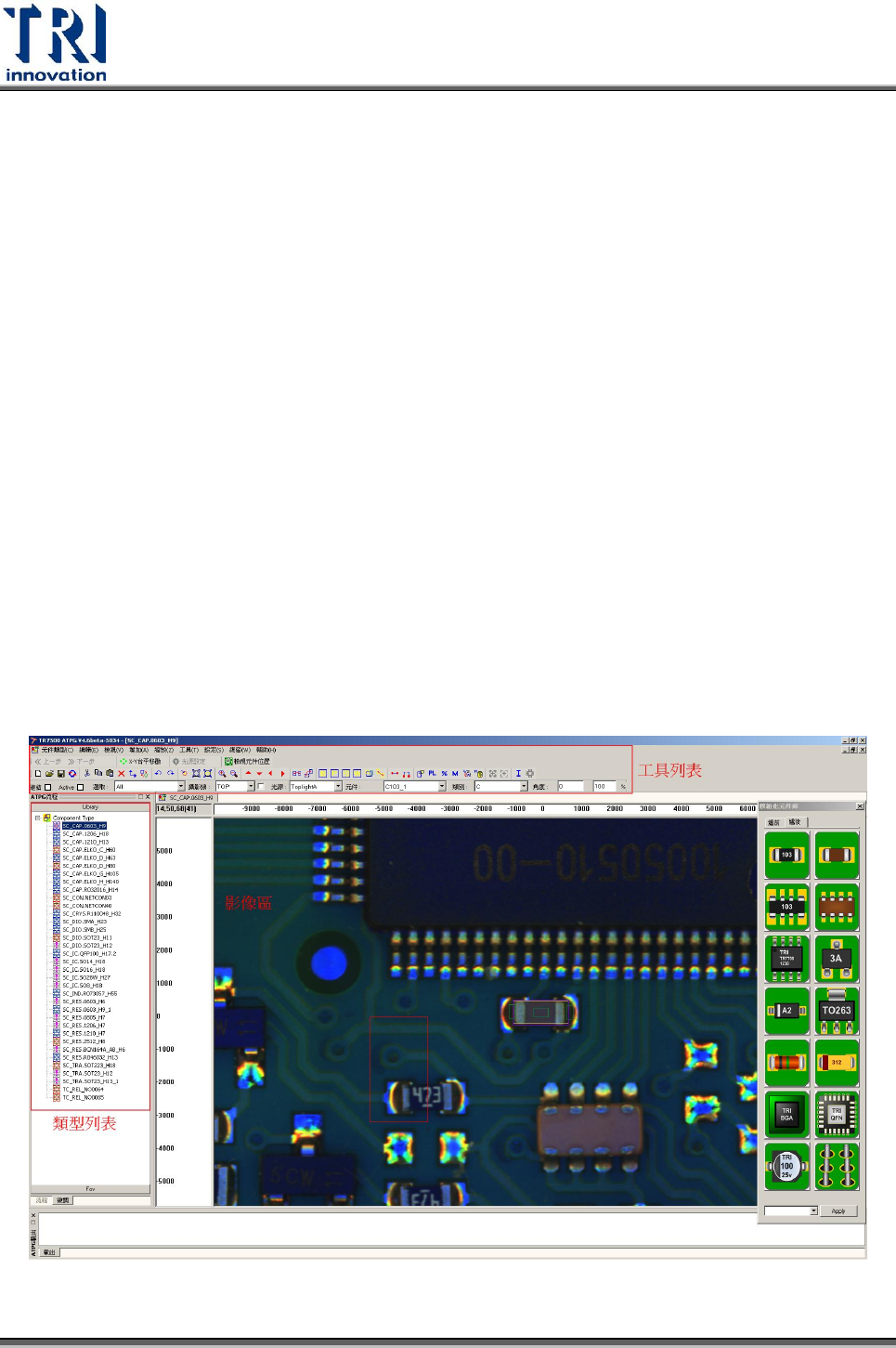

編輯元件資料庫的主畫面：
