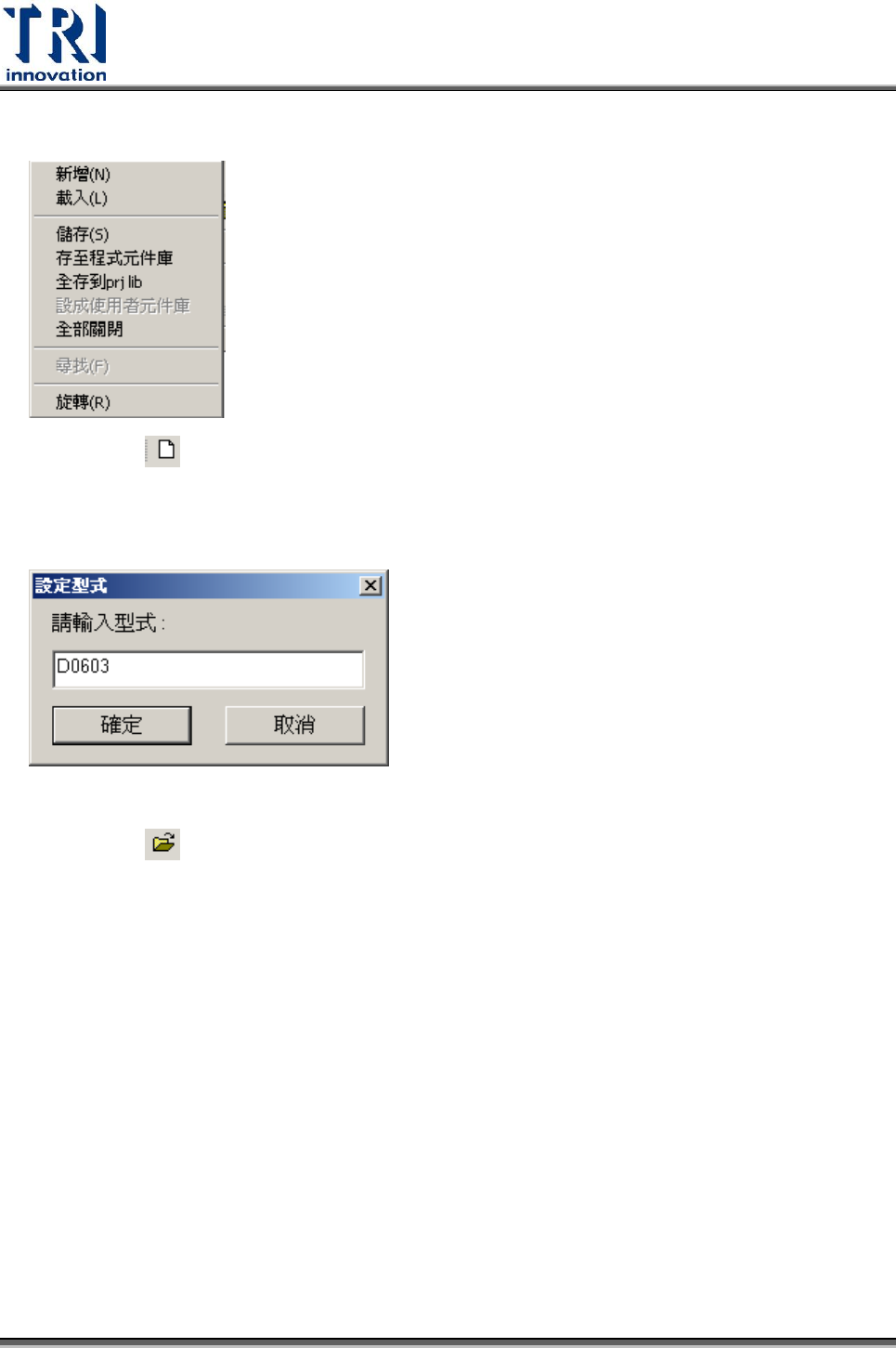

4.9.2 元件類型
4.9.2.1 新增
新增一個元件類型，可供進行資料庫編輯。選擇此功能後，會出現以下視窗。輸入型
式後，按下[確定]即可增加。
4.9.2.2 載入
將已存在的元件資料庫匯入供現有的元件使用。
Test Research Inc.
310 TR7700 SII User Guide–Software
Test Research Inc.
TR7500 Series User Guide–Software 311
1. 圖形選擇區：以圖形表示各形式的資料庫圖形。
2. 類型區：將所有存放的元件資料庫列出來。
3. 尋找功能區：輸入條件後按下[尋找]按鈕，可找出所需的元件資料庫。
種類：系統自動將各種形式元件區分為 IC、CHIP、Other 等等的種類，可以根據此分
類尋找或選擇[ALL]在所有種類中尋找。
名稱：輸入形式的名稱來尋找資料庫檔案。
腳位：IC 腳的總數。
腳距：單位為 um。
Pad：PAD 外露部分的長度。單位為 um，在元件資料庫中有建立[焊盤(PAD)]框的元
件才會有此資訊。
元件尺寸 –勾選表示搜尋時會以 Body 框的大小為標準，將長寬差距在 200um 以內的
元件顯示出來。
路徑：可選擇只從指定的路徑中尋找合乎條件的資料。
尋找：按下後系統會依照所輸入條件尋找。
4. 重新載入：按下此按鈕可將元件資料庫更新至最新狀態。在程式開啟後若元件資
料庫的資料有被變更時可按此鈕更新。
5. 上一個、下一個、Page：按下按鈕可分別跳至前一頁及後一頁，Page 表示目前的
頁數以及總頁數。
6. 確定：按下後可將選取的元件資料庫套用到目前的形式上，若在圖形表示區域雙
擊滑鼠左鍵亦有相同效果。
7. Icon：若該類型的元件資料庫有儲存圖示，則勾選此項目時，會以圖示取代檢測
框配置圖形。儲存圖示方式請參見 4.9.7.6。此功能目前不適用於 7700。
8. 取消：按下後關閉此對話方塊。
