TR7500 Series User Guide–Software 317
4.9.3.5 貼上
貼上剪下或者複製的框。
4.9.3.6 刪除
將所選擇的框刪除。
4.9.3.7 拷貝到全部的腳

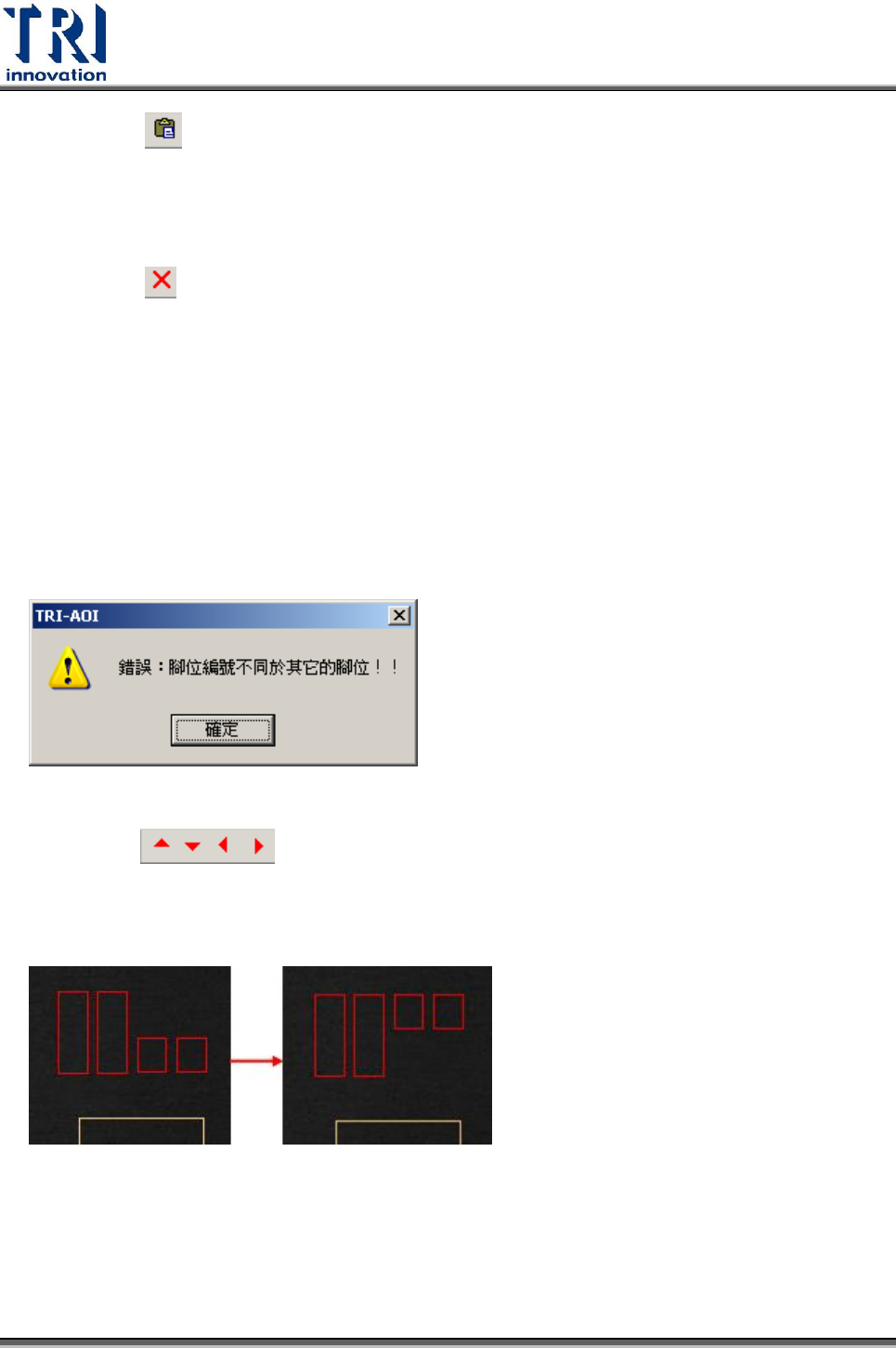

將與[Pin]框有相關的檢測框，全部複製到其他有[Pin]框的位置上。此功能主要目的是
將與單一 IC 腳相關的檢測框，複製到其他的 IC 腳上。透過此步驟，可以省去調整其
他 IC 腳的檢測框大小與參數設定。若選擇的檢測框與[Pin]框沒有連結，則會出現以下
警告訊息。
4.9.3.8 對齊
可將多個框往指定的方向對齊，以[向上對齊]為例，所有選取的框會向上移動至框的
上緣切齊最上方的框的上緣為止。
Test Research Inc.
318 TR7700 SII User Guide–Software
4.9.3.9 連結
此功能可以將有從屬關係之檢測框連結起來。由於某些檢測框本身不具有定位的功
能(void 及 pin 等)，所以必須依靠與有定位功能的檢測框(Missing、Lead 與 Align
等)連結來做定位。
若具有從屬關係之檢測框是經由[增加所有檢測框]功能一次增加的，則系統會自動
將其連結起來，不需要再經手動連結。
使用方法:

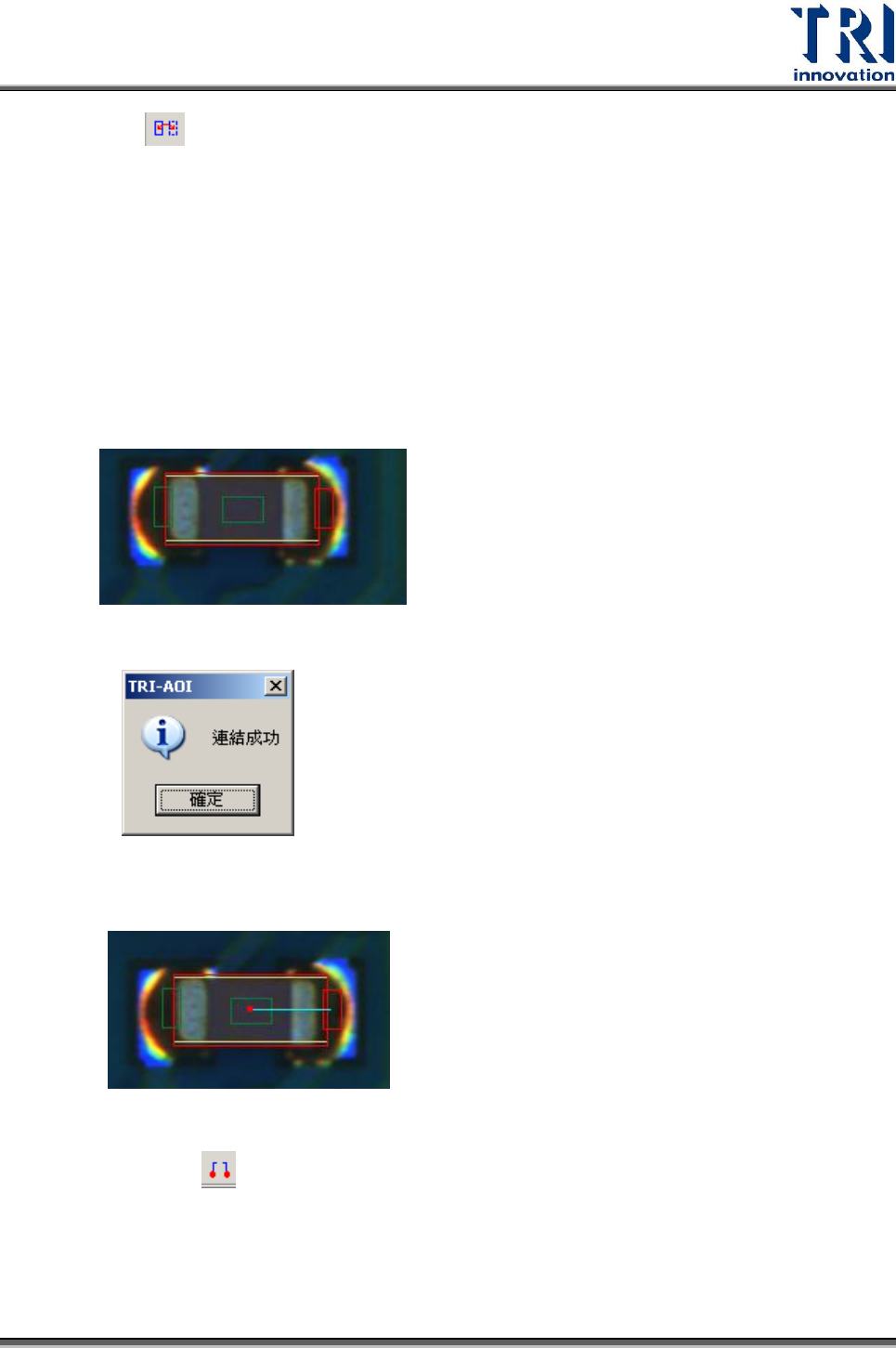

(1) 框選想要連結在一起的檢測框，然後點選此功能。
(2) 連結成功的話會出現如下圖的訊息視窗，按下[確定]。
(3) 連結成功的框，在有勾起[連結]檢視的方式下，可以看出其從屬關係，如下圖
所示。
4.9.3.10 取消連結

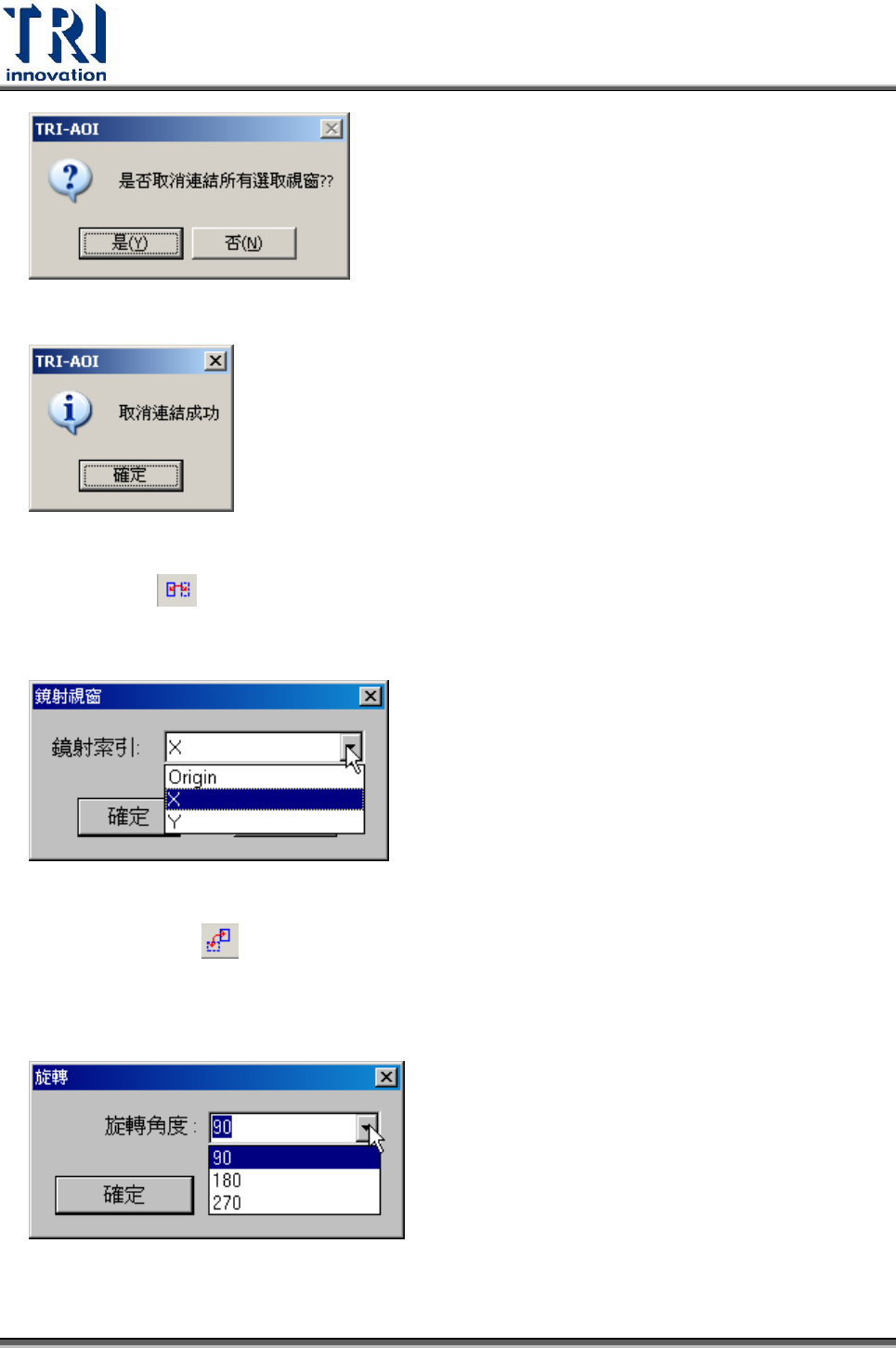

解除有從屬關係的檢測框連結。當選擇完有從屬關係的檢測框後，選擇此功能，會出
現以下視窗。選擇[是]，會消除所有的連結。
Test Research Inc.
TR7500 Series User Guide–Software 319
消除成功後，會出現以下視窗。
4.9.3.11 鏡射
此功能可將選取的框作鏡射複製的動作，可選擇以原點、X 軸或 Y 軸為鏡射的基準。
4.9.3.12 旋轉複製
此功能可將選取的框往指定的角度作複製，旋轉時是以元件本體框的中心點為圓心。
可選擇的角度限制在 90、180 即 270 度三個選項。
以 90 度旋轉複製為例
