Test Resear ch Inc. 320 TR 7700 S II User Guid e – Softwar e 4.9.3.13 旋轉方向性 按一次可將所選擇腳位的方向逆時針旋轉 90 度。 4.9.3.14 改變形狀 將選擇的 [Void] 或 [Solder] 框改變形狀，可由矩形改變為圓形或由圓形改變為矩形，如 下圖所示。
Test Research Inc.
TR7500 Series User Guide–Software 319
消除成功後，會出現以下視窗。
4.9.3.11 鏡射
此功能可將選取的框作鏡射複製的動作，可選擇以原點、X 軸或 Y 軸為鏡射的基準。
4.9.3.12 旋轉複製
此功能可將選取的框往指定的角度作複製，旋轉時是以元件本體框的中心點為圓心。
可選擇的角度限制在 90、180 即 270 度三個選項。

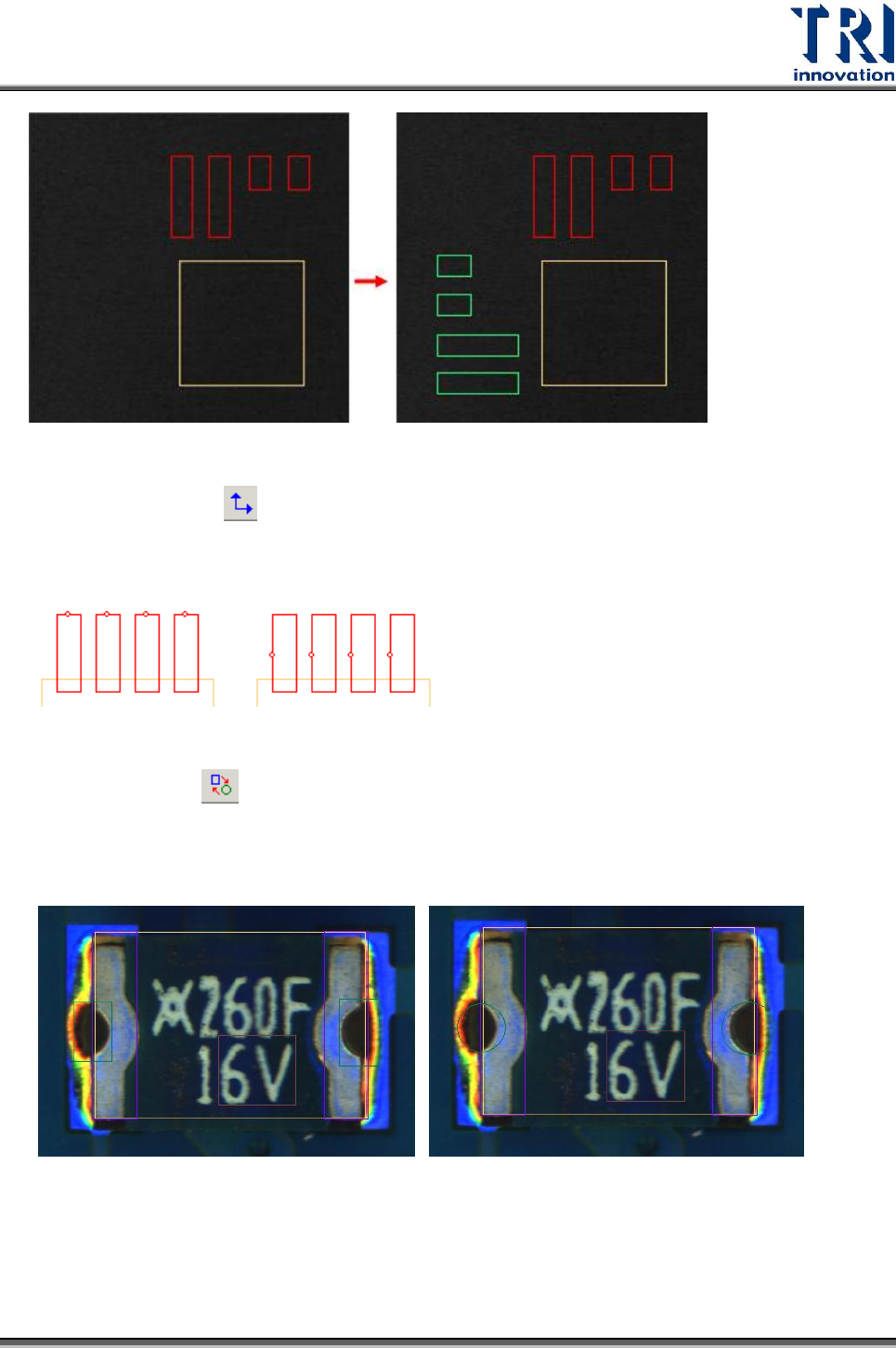

以 90 度旋轉複製為例
Test Research Inc.
320 TR7700 SII User Guide–Software
4.9.3.13 旋轉方向性
按一次可將所選擇腳位的方向逆時針旋轉 90 度。
4.9.3.14 改變形狀
將選擇的[Void]或[Solder]框改變形狀，可由矩形改變為圓形或由圓形改變為矩形，如
下圖所示。
Test Research Inc.
TR7500 Series User Guide–Software 321

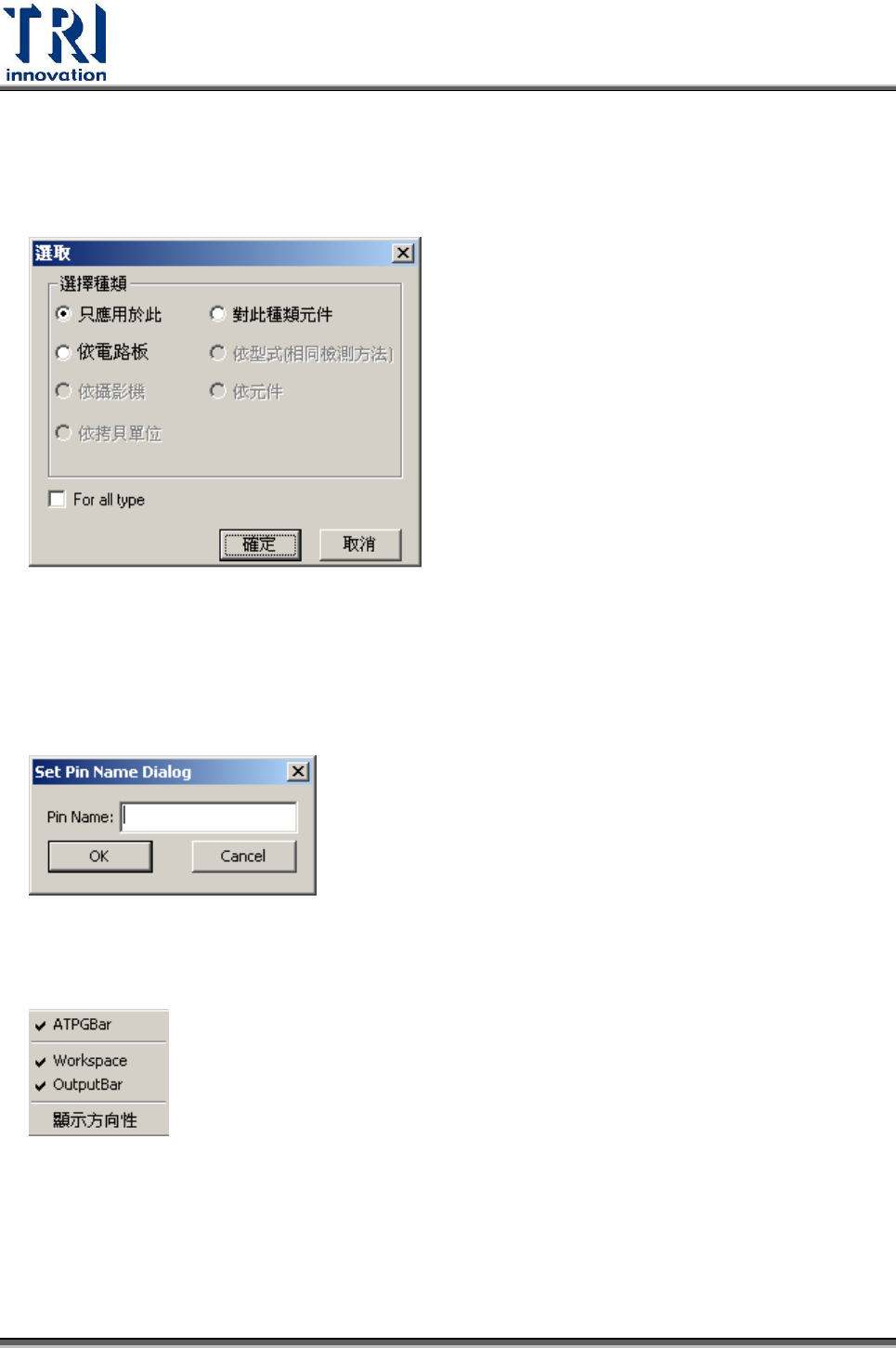

4.9.3.15 改變順/逆時針
改變元件角度順時針或逆時針定義。可選擇套用在本顆元件，同類型的元件或是所有
元件。
4.9.3.16 編輯腳位名稱
選擇一個 Pin 框後，按下本按鈕，可自行指定 Pin 的編號，此編號在 Repair Station 中
可以顯示出來。
4.9.4 檢視
4.9.4.1 ATPGBar
顯示 ATPGBar 功能列。
