Test Resear ch Inc. 328 TR 7700 S II User Guid e – Softwar e 4.9.6.2 縮小 按下此按鈕後畫面會以繪圖區形式顯示所有檢測框縮小的畫面，每按一次會縮小 10% 。
Test Research Inc.
TR7500 Series User Guide–Software 327
4.9.6 縮放
4.9.6.1 放大
按下此按鈕後畫面會以繪圖區形式顯示所有檢測框放大的畫面，每按一次會放大
10%。
Test Research Inc.
328 TR7700 SII User Guide–Software
4.9.6.2 縮小
按下此按鈕後畫面會以繪圖區形式顯示所有檢測框縮小的畫面，每按一次會縮小
10%。
Test Research Inc.
TR7500 Series User Guide–Software 329

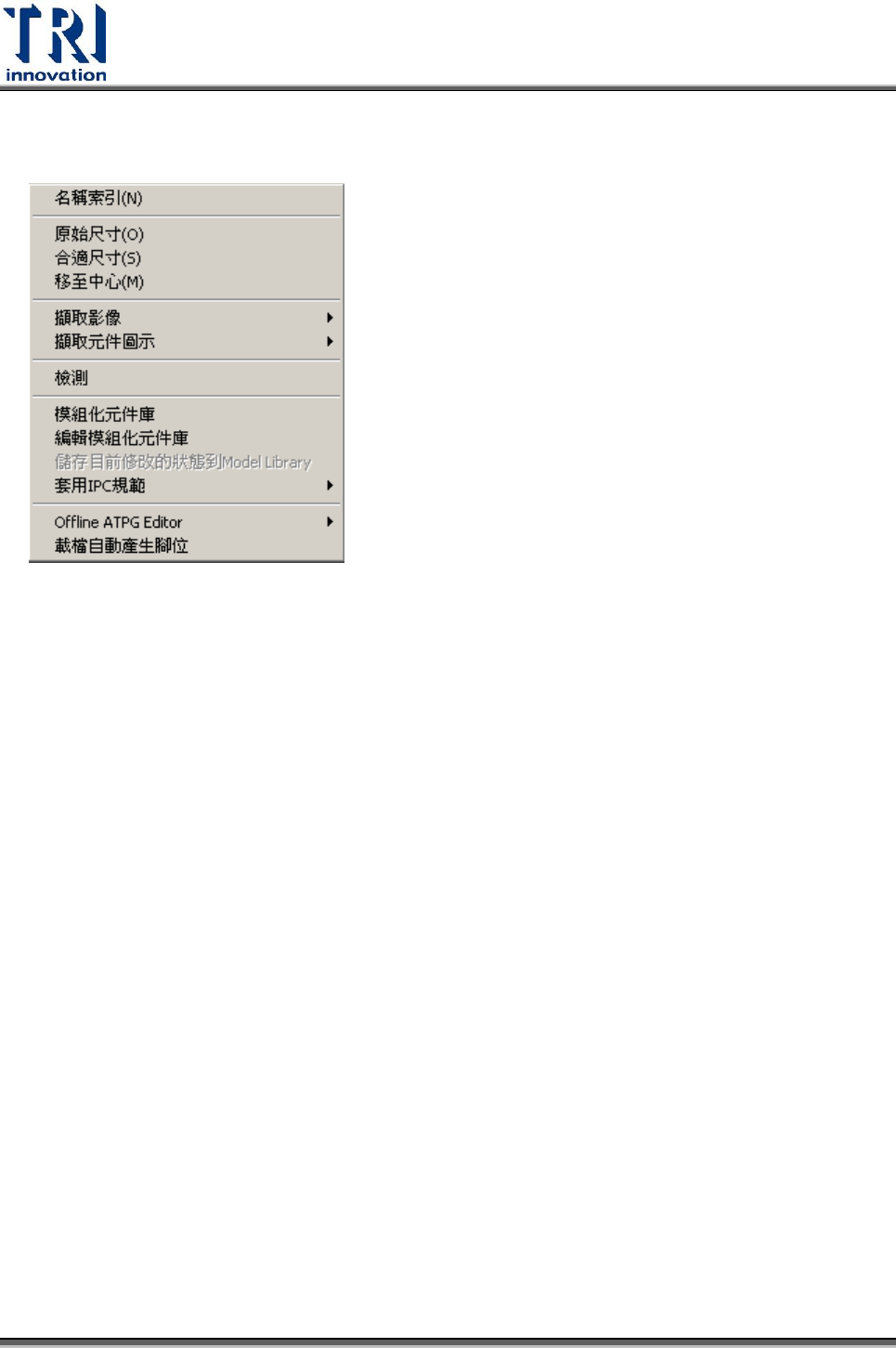

4.9.7 工具
4.9.7.1 名稱索引
主要功能是將元件的形式作更有效的分類。在作業中常遇到元件的形式實際上相
同，但我們所取得的 CAD 檔中卻以其他名稱(可能為別稱或料號)來作為它的型式名
稱，此時就可以使用此功能來將實際上為相同形式的元件分在同一類。若元件形式
能完整用索引方式做分類，將可以節省建立元件資料庫的時間。
其中主名稱表示此形式的代表名稱，儲存在元件資料庫(library)中的名稱就是以此
命名，主名稱之下可以有許多個次名稱，每一次名稱所代表的形式與主名稱所代表
的完全相同。舉例而言，主名稱[0402]之下有兩個次名稱，分別為[0402]以及
[402]，所代表的意義是在元件資料庫中只會儲存[0402]這個資料庫，但若一個新的
CAD 檔中有[402]形式的元件的話，系統會直接對[402]套用[0402]的資料庫。
此名稱索引檔案儲存在「C:\AOI\name.idx」
