Test Research Inc.
TR7500 Series User Guide–Software 333
若元件大小超出一個 FOV 影像的範圍，在擷取影像前須先將元件的 Body 框拉大，則
系統在 Top Camera 取像時會擷取 Body 框範圍內的影像且拼圖至完整。

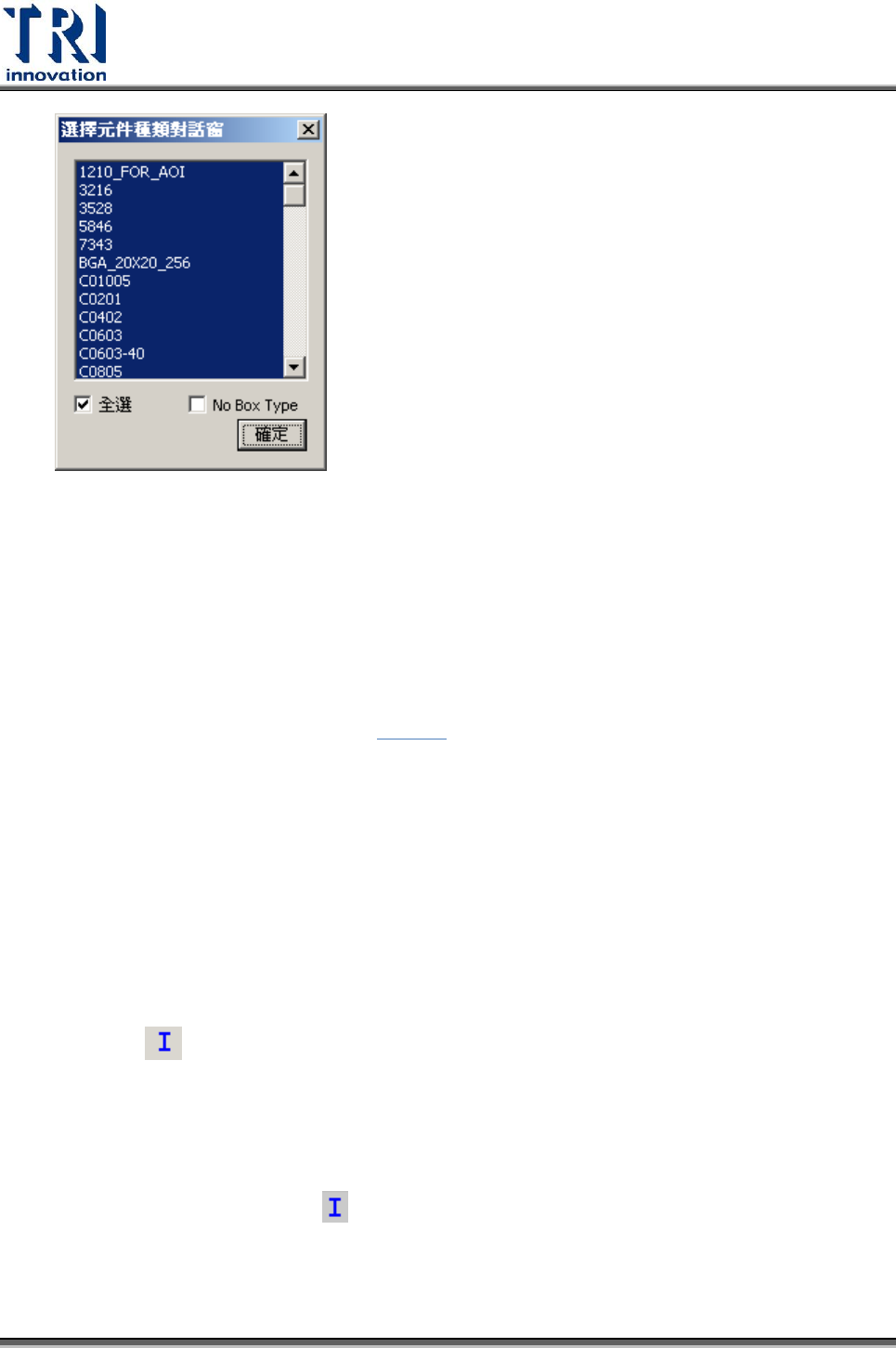

4.9.7.6 擷取元件圖示
可針對選擇的元件擷取影像並存成該元件的圖示。當載入某個影像時，可把擷取的圖
示直接當成該元件的圖示。有儲存圖示的元件類型，在載入元件資料庫時，可以看到
相對應的圖示供參考(詳細說明請見 4.9.2.2-7)。
目前的元件：按下此按鈕表示只抓取目前畫面中這顆元件類型的影像作為圖示影
像。
所有的種類：按下此按鈕表示對本程式中每個元件類型，抓取影像作為圖示影像。
匯入元件圖示：可使用本功能對於此類型元件載入指定的圖示，作為圖示影像。
此功能目前不適用於 7700。
4.9.7.7 檢測
可對檢測框進行預檢動作。使用者可根據檢測結果進行參數的調整。一次只能選擇
一個檢測框進行檢測的動作。目前只有[Missing]、[Lead]、[Void]、[Extra Blob]以
及[Color Window]五種檢測框可在此被檢測。
先選擇一個檢測框後，按下 ，系統即會以目前設定的參數對現在的影像進行檢
測，並顯示檢測結果。
Test Research Inc.
334 TR7700 SII User Guide–Software
4.9.7.8 模組化元件庫
在 Library 建立新的元件類別時，使用預先建立的模組化元件資料庫，可以快速的產
生出該元件類別的相關檢測框，以節省製作 Library 的時間。
1. 建立元件資料庫
需將模組化元件資料庫的資料儲存在以下兩個路徑中。爐後用的 Library 資料儲存
在[C:\ AOI\ ModelSuite \PostFlow]資料夾中；爐前用的 Library 資料儲存在[C:\
AOI\ ModelSuite \PreFlow]資料夾中。
在上述目錄下，放置各模組相關文件。一般來說，共有兩種文件類型，分別是副檔
名為 XML 及副檔名為 BMP 的文件。XML 與 BMP 文件形成一個模組，並且擁有相
同的主檔名。XML 用來定義模組之中所要建立出來的檢測框類型、參數、位置及大
小，以及在 Model Library 上的位置及 Hint 說明；BMP 則是要用來顯示在工具列上
面的圖示。
模組化元件資料庫檔案一般由 TRI 原廠提供，客戶亦可自行修改功能，請見
4.9.7.9。
2. 使用模組化元件資料庫
進入 Library 視窗後，在類型列表內選擇一個元件類型後，選擇[工具]>[模組化元件資
料庫]，則會出現模組化元件資料庫視窗，如下圖所示。
Test Research Inc.
TR7500 Series User Guide–Software 335
3. 製作流程：
Step1. 進入 Library 視窗，選擇一個類型後，移動該類型元件的
Body 框至元件位置，並調整其他小符合元件大小。
Step2. 在模組化元件資料庫點一下，使得本視窗為最上層視窗時，
點選所對應的模組。範例為晶片電容，因此點下相對應的模
組圖形。如圖所示，當滑鼠移動到模組化圖形時，下方會出
現說明，標示出此模組圖形所代表的元件類型。
