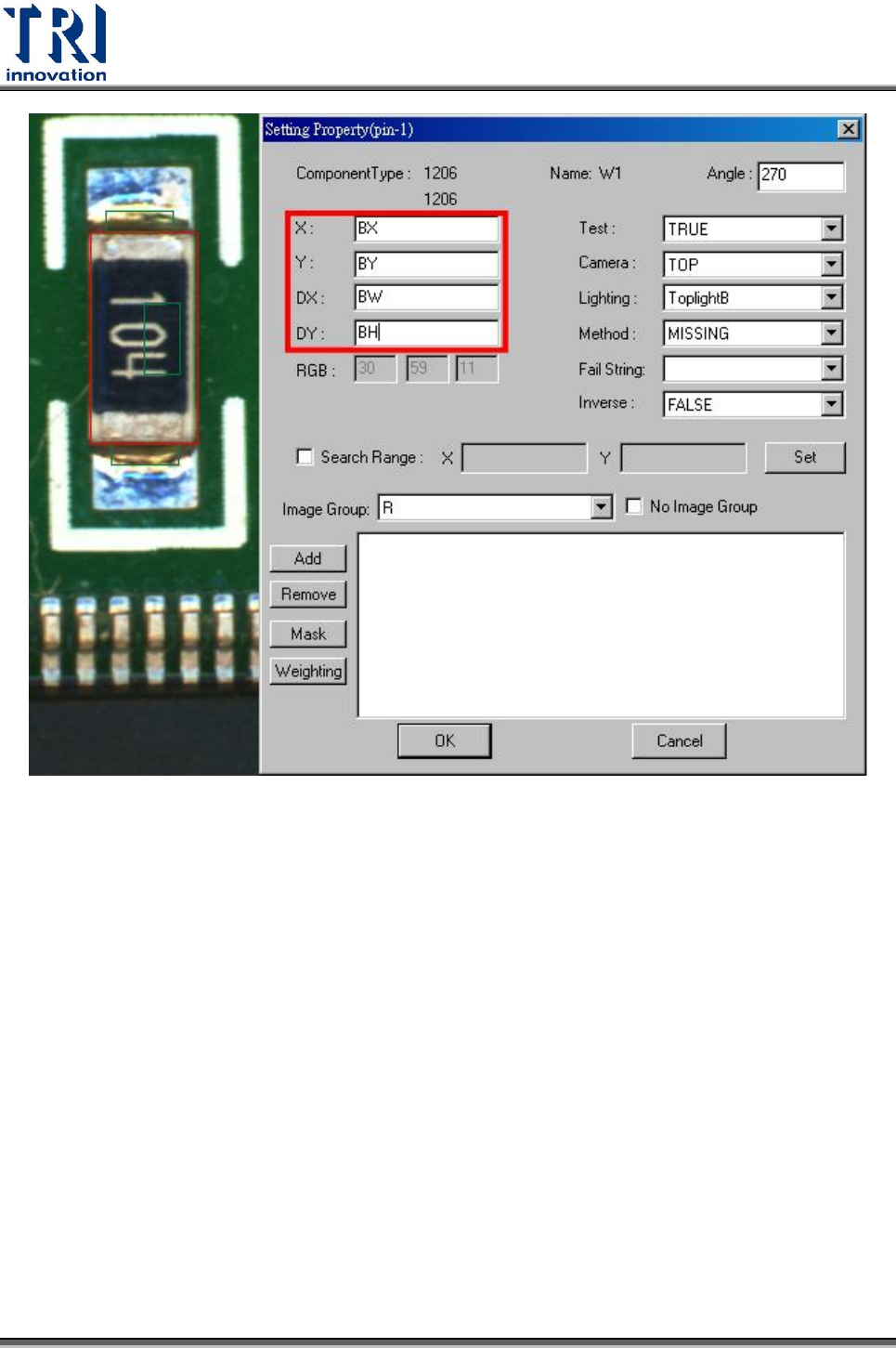

Test Resear ch Inc. 338 TR 7700 S II User Guid e – Softwar e Step3. 選擇檢測框進行參數編輯。檢測框位置及大小參數值的修改 方法於 0 說明，舉例說明如下。修改後按下 [OK] 。 CHIP – Missing 框
Test Research Inc.
TR7500 Series User Guide–Software 337
Step5. 套用完成後，使用者需自行檢查調整各檢測框位置及大小。
Step6. 完成後需自行擷取元件標準影像。
4.9.7.9 編輯模組化元件庫
本功能是用以新增 Model Library 套用的類型，或修改已存在的類型中預設的參數。
修改過後，點選 Model Library 套用的檢測框及參數就會以修改後的為準。
1. 新增類型

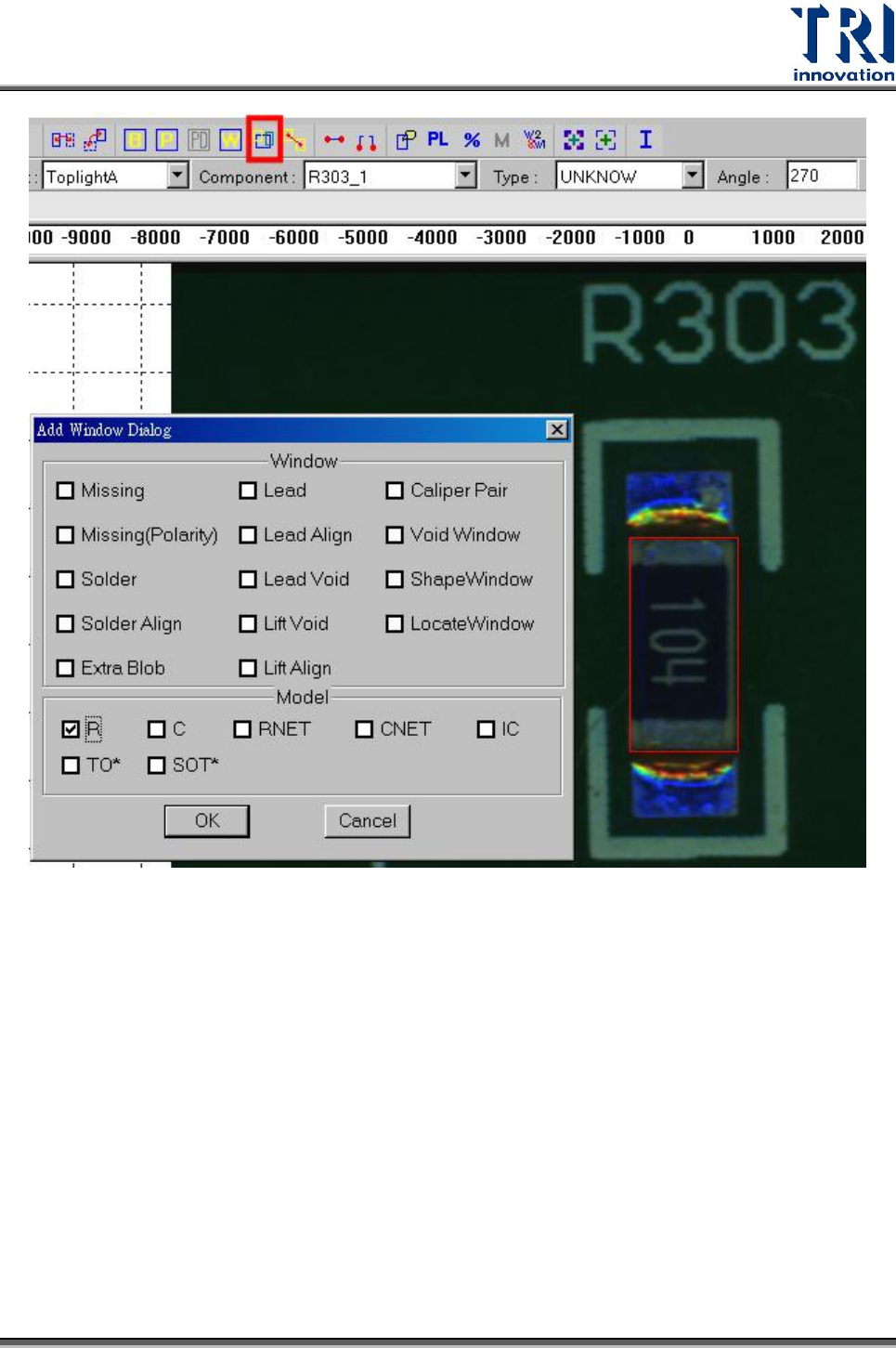

Step1. 勾選[編輯模組化元件庫(Edit Model Library)]。
Step2. 對於選定的元件以一般方式進行 Library 的編輯。
Test Research Inc.
TR7500 Series User Guide–Software 339
CHIP–Void 框
