22 TR7700 SII User Guide–Software
2. 按下[Set Component 1]按鈕以獲得第一定位元件座標。
3. 當按完[Set Component 1]後，選項會自動跳到[Find Component 2]並跳出以下視

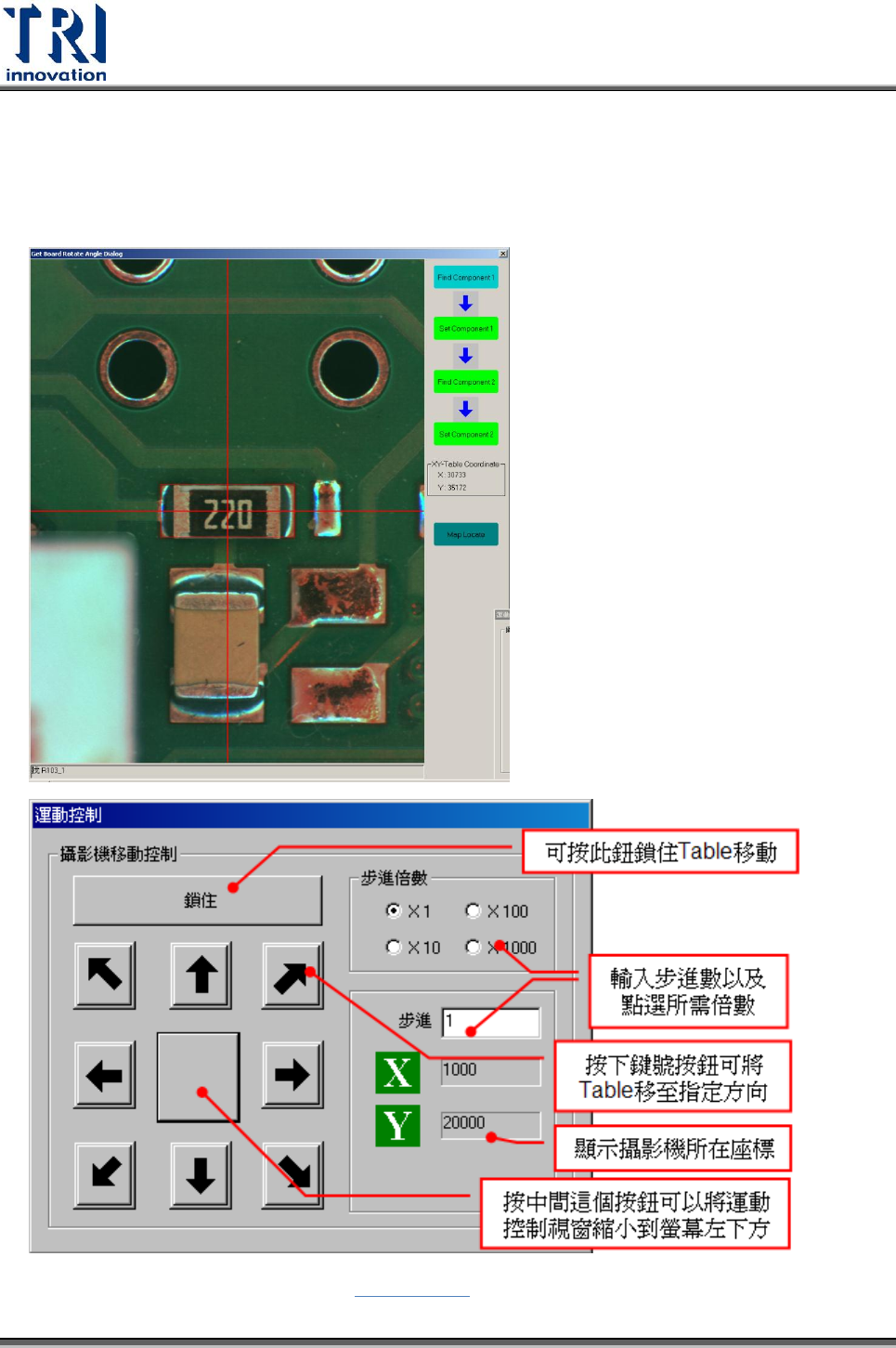

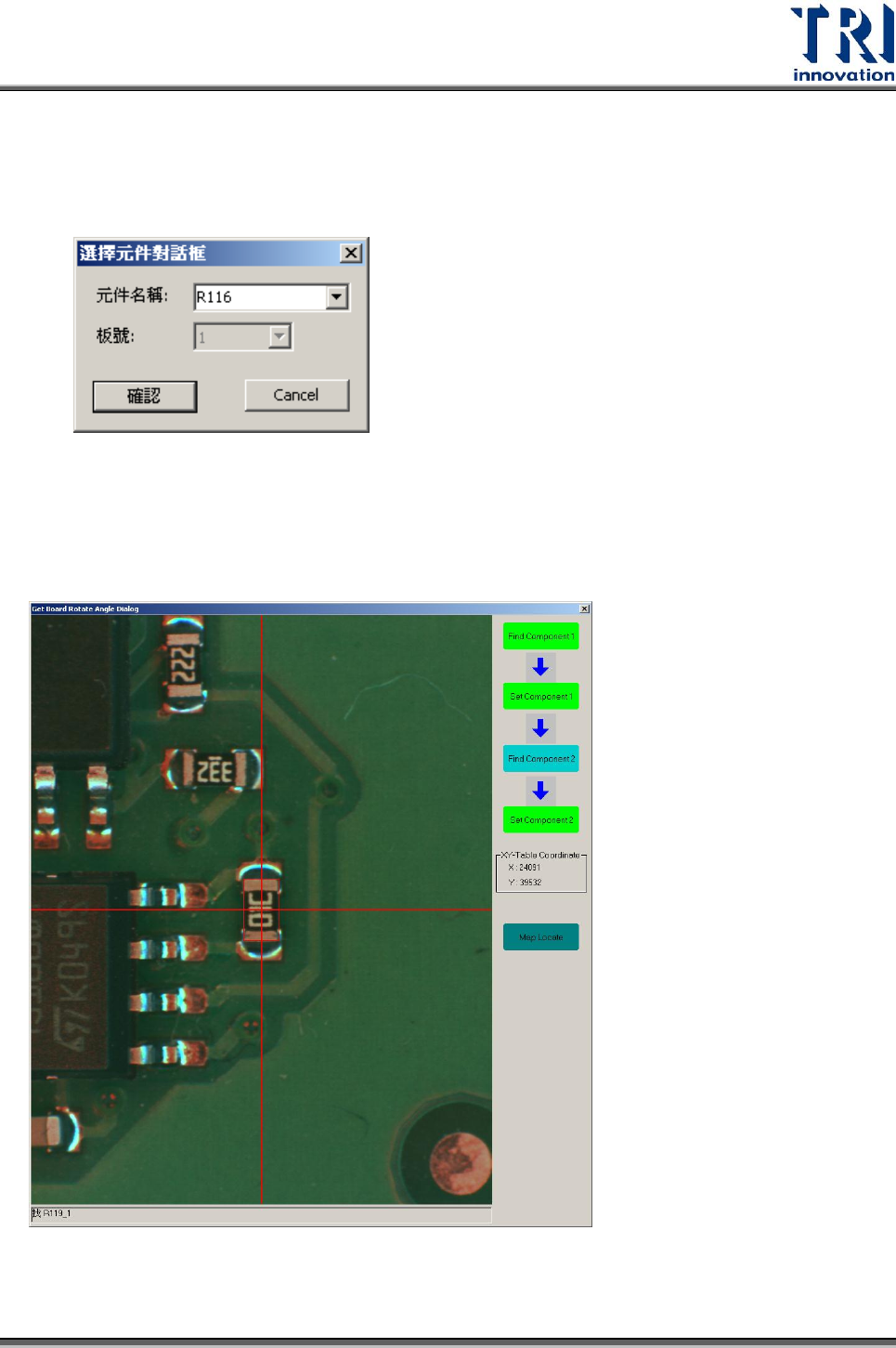

窗。使用者需自行指定第一子板的另一元件作為定位點 R2。
4. 與設定定位點 R1 一樣的方式，將攝影機中心位置移動至第二定位點元件中心位
置，並按下[Set Component 2]按鈕以獲得第二定位點元件座標。到此，R1、R2
的設定已經完成。
Test Research Inc.
TR7500 Series User Guide–Software 23
5. 若想要重新設定 R1 與 R2，可以選擇[設定]>[板子旋轉角度]或者點選圖示 。
2.4.3 設定定位元件(DUMMY)
利用每一片單板上的定位元件得知多連板間的距離。定位方式為在指定的元件上按
右鍵，選擇[定位]，並按系統指定定位。1 號板不需進行定位動作。
對多連板而言，當設定完第一子板後，接下來需設定與第一子板同角度的其他子
板，最後再設定有旋轉角度的子板。經過這樣的步驟，通常最後一塊板子可以經由
計算其他子板的定位元件座標，而完成自動定位動作。
1. 對於 3 號板中，代表欲定位的元件的圖示按右鍵，並選擇[定位]。(在此範例中，
先設定 3 號板是因為此板與 1 號板的元件配置方向是一致的。如果先設定不同方
向的 2 號板，將會導致 4 號板定位無法自動生成。)
