Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 371 8) 點選新增的待料影像，然後在權重視窗調整影像權重。 (Rhase 1 代表 R ， Phase 2 代表 G ，而 Phase 3 代表 B 。使用者可以直接輸入想要的數值或者拉動右邊的調 節桿，然後按下 [ 確定 ] 按鈕確認權重設定。 )
Test Research Inc.
370 TR7700 SII User Guide–Software
5) 點選 上方工具列的 (屬性)、 (比對條件)與 (權重)來開啟各個參數設定視
窗。

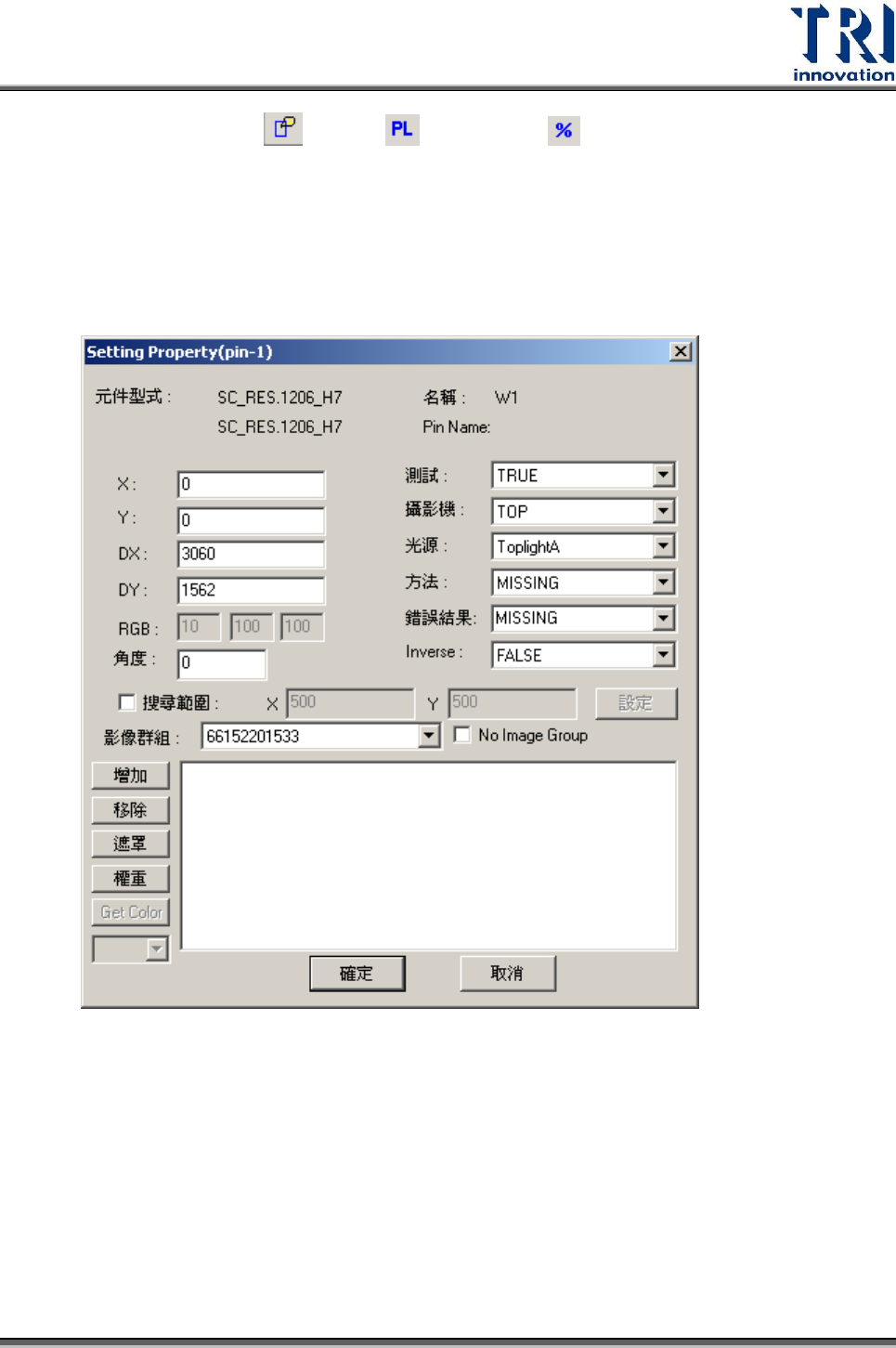

6) 接著，我們要開始設定每個檢測框的檢測參數。首先，在影像中點選包含元件本
體大小的[Missing]框，此時，在屬性視窗內會顯示出目前所選擇框的屬性，如下
圖所示。一般來說，所套用的框是來自模組元件資料庫，所以使用上不須調整屬
性視窗內預設的參數。
7) 在屬性視窗內按下[增加]按鈕，來增加元件的待料影像，以作為以後比對上的標
準，如下圖所示。
Test Research Inc.
TR7500 Series User Guide–Software 371

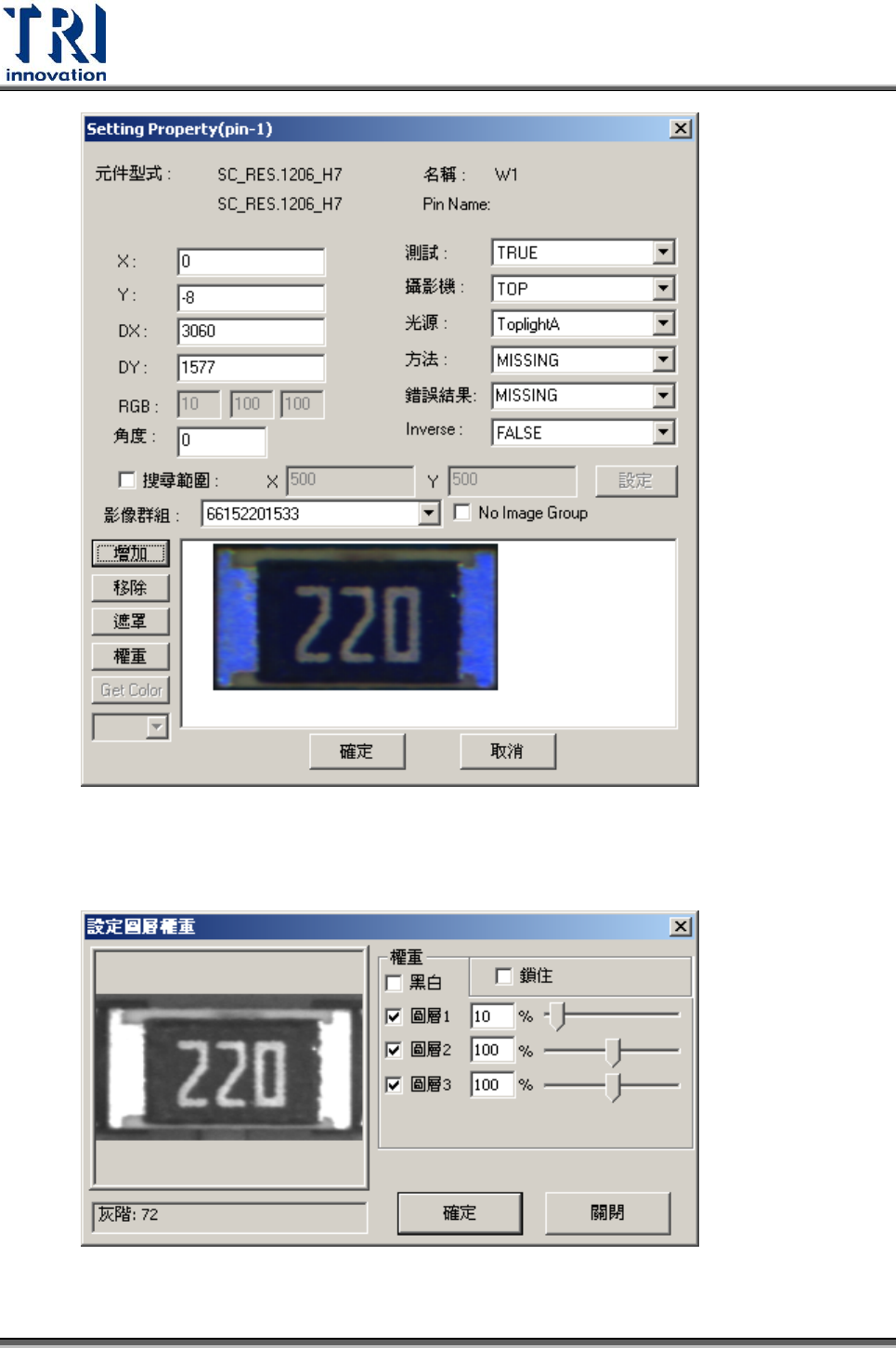

8) 點選新增的待料影像，然後在權重視窗調整影像權重。(Rhase 1 代表 R，Phase 2
代表 G，而 Phase 3 代表 B。使用者可以直接輸入想要的數值或者拉動右邊的調
節桿，然後按下[確定]按鈕確認權重設定。)
