Test Resear ch Inc. 26 TR 7700 S II User Guid e – Softwar e 1. 將攝影機中紅色十字中心 移動到第一子板左上角位置後，按下 [Set Left Top] 按 鈕，取得其座標位置。
Test Research Inc.
TR7500 Series User Guide–Software 25
4. 接著以相同的方法設定第二子板。設定完成後，四個子板都會以反灰顯示定位元
件設定完成，如下圖所示。到此，定位元件步驟已經完成。(板子跟板子之間有間
距是因為尚未告知其電路板尺寸，所以系統無法估計實際的距離。)
5. 按[下一步]按鈕， 系統會跳出以下視窗，表示使用者需要設定子板的尺寸。按下
[確定]，可以進行電路板尺寸的設定。
2.4.4 設定電路板尺寸
若為單板，所設定的板子尺寸為全板的大小；若為多連板，設定的板子尺寸為第一子
板的大小。以下所展示的是四連板的設定。
Test Research Inc.
26 TR7700 SII User Guide–Software

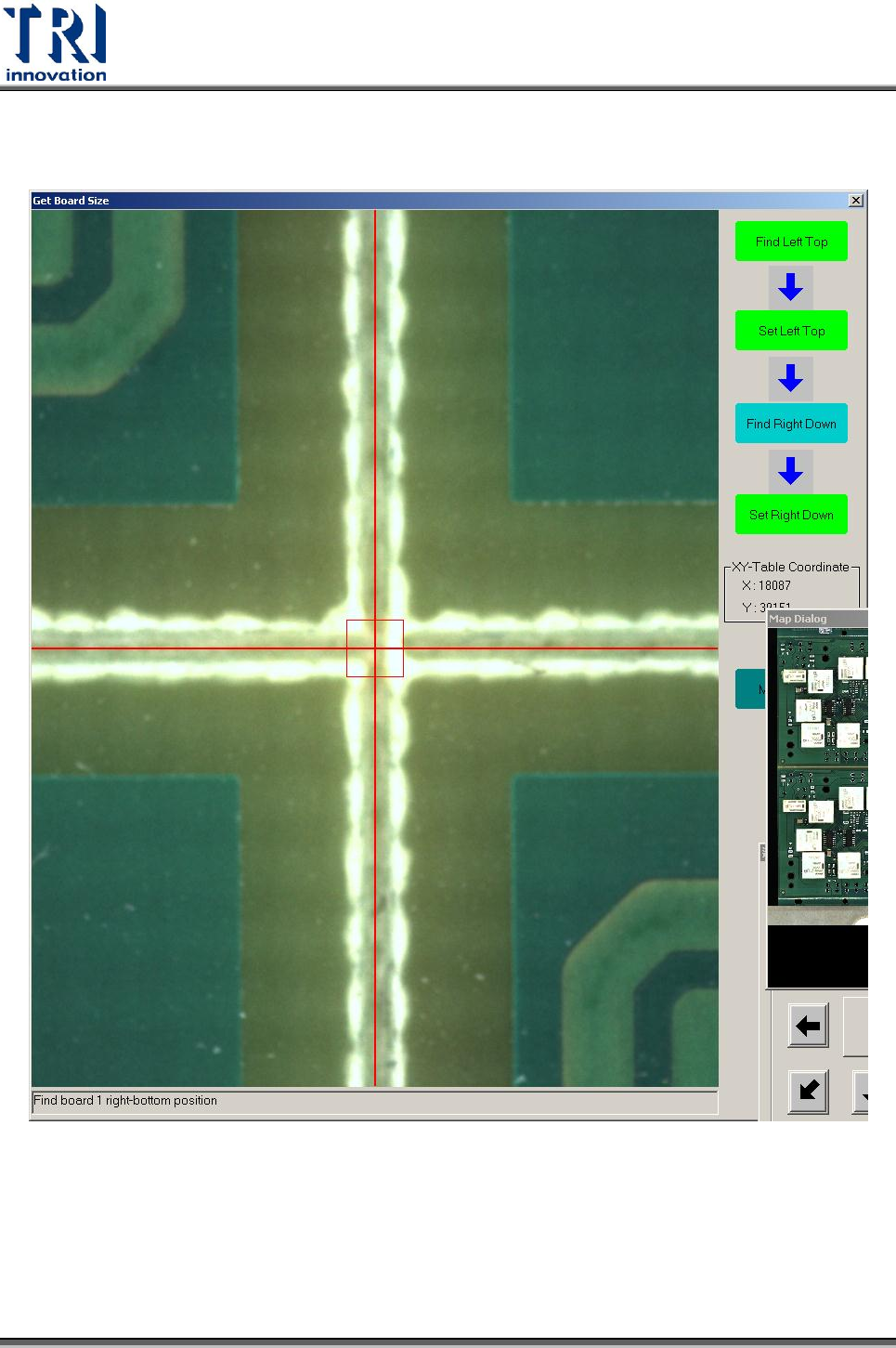

1. 將攝影機中紅色十字中心移動到第一子板左上角位置後，按下[Set Left Top]按
鈕，取得其座標位置。
Test Research Inc.
TR7500 Series User Guide–Software 27
2. 將攝影機紅色十字中心移動到第一子板右下角位置後，按下[Set Right Down]按
鈕，取得其座標位置。
3. 點選[下一步]按鈕進入下一個步驟設定。
