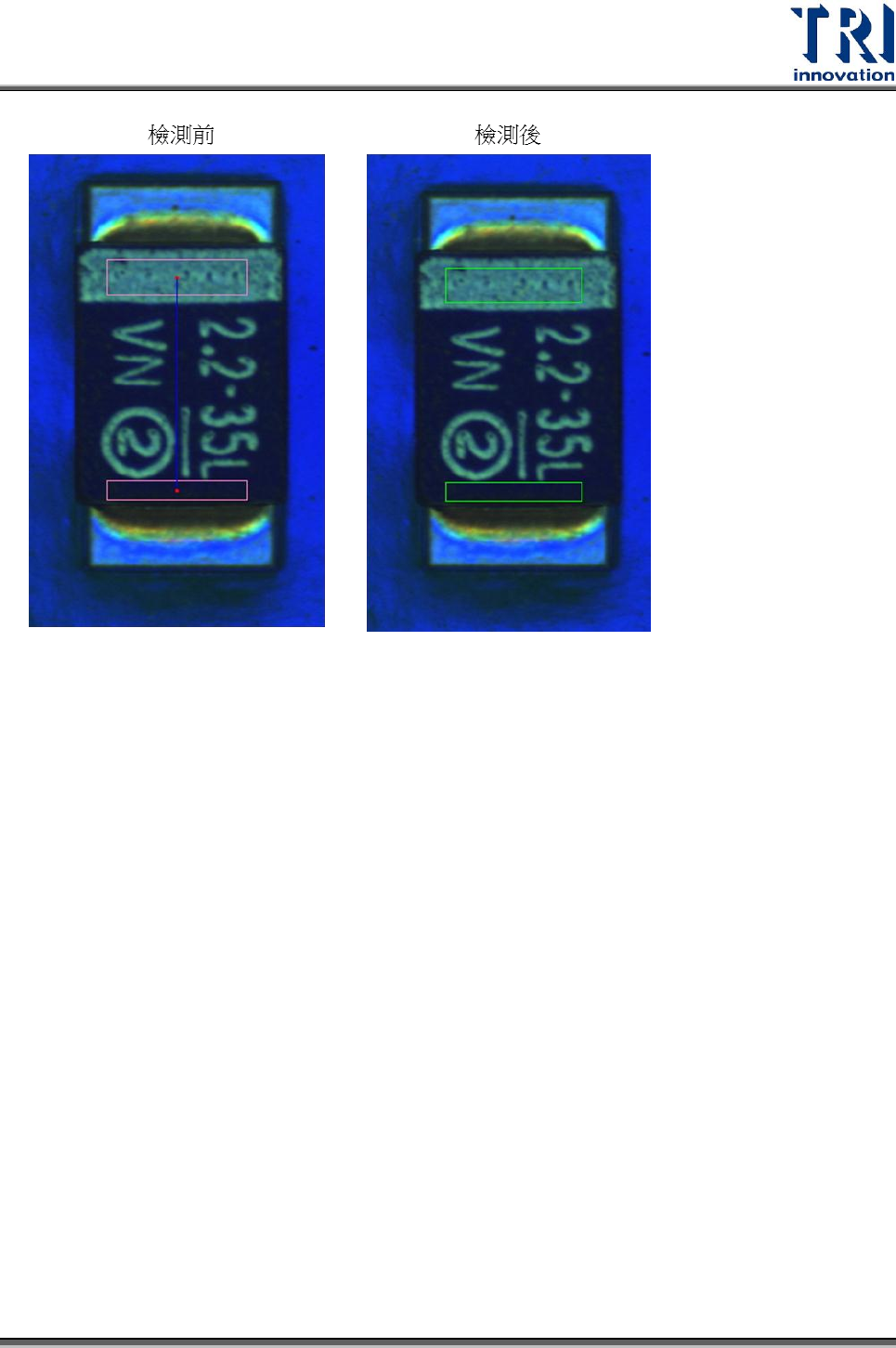

Test Resear ch Inc. 390 TR 7700 S II User Guid e – Softwar e 4.10.2.8 Align 用來定位板彎造成零件之偏移，僅若分數不足表示此檢測框失去定位功能，但並不代 表電路板上的缺點。其原理是用 X 及 Y 方向的灰階特徵值來做定位 ( 方法三 ) ，通常應 用在 IC 腳或 QFN 之上。
Test Research Inc.
TR7500 Series User Guide–Software 389

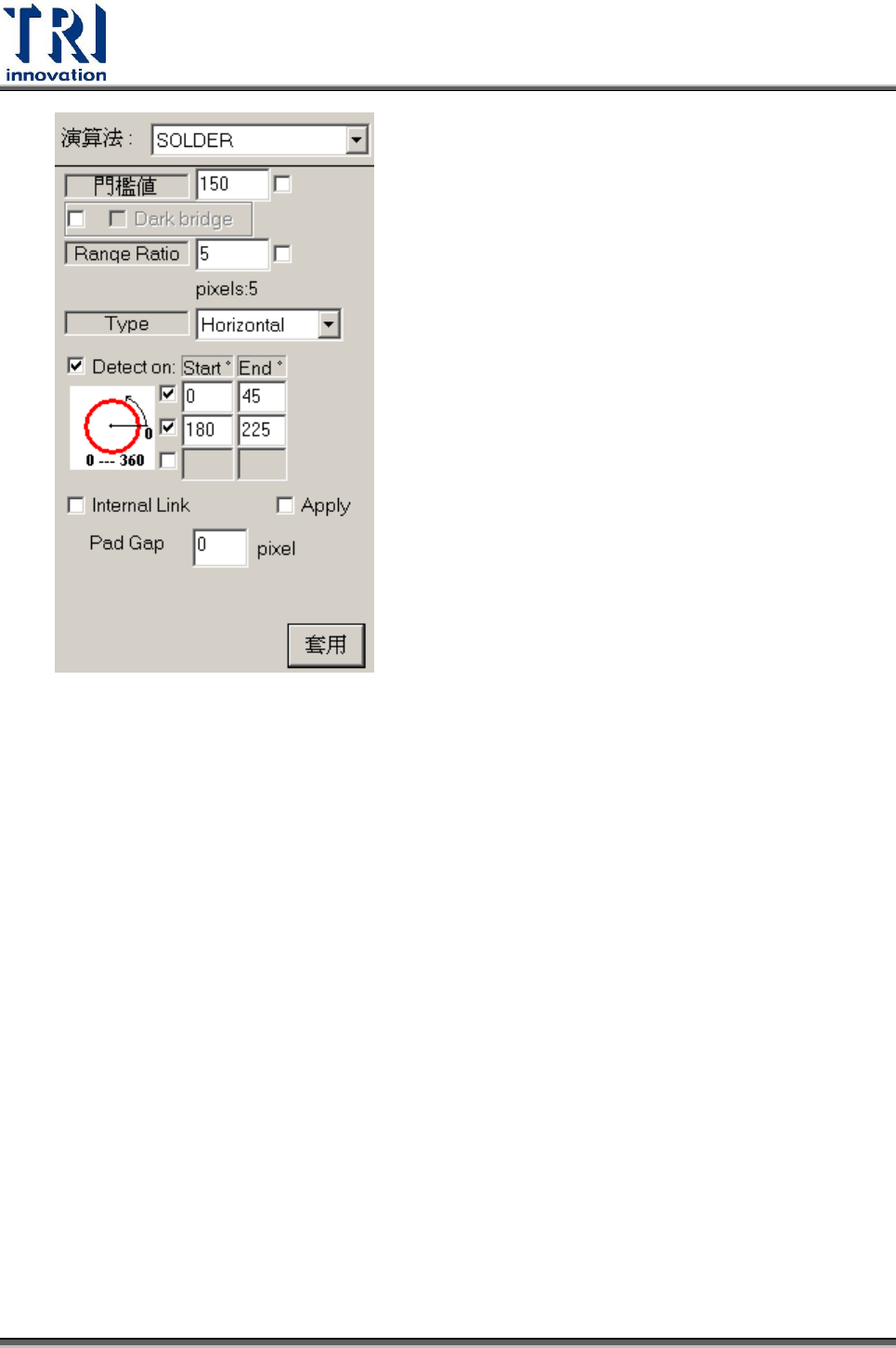

Dark bridge：若短路的影像為黑色時，勾選[Dark bridge]表示抓黑色，即檢測從檢
測框邊緣開始有連續多個 pixel 的灰階值皆低於其門檻值(Bridge Threshold)即視為
短路。
Internal Link：此功能尚在研發中。
4.10.2.7 Polarity Pair
用來檢測元件極反。是兩個為一組的檢測框，需調整其位置至有灰階值差異的兩個位
置上後，按下[教導]進行設定。當檢測時，若原本兩個檢測框的灰階值與教導時的灰
階相反時，則會判定 Fail。
Test Research Inc.
390 TR7700 SII User Guide–Software
4.10.2.8 Align
用來定位板彎造成零件之偏移，僅若分數不足表示此檢測框失去定位功能，但並不代
表電路板上的缺點。其原理是用 X 及 Y 方向的灰階特徵值來做定位(方法三)，通常應
用在 IC 腳或 QFN 之上。
Test Research Inc.
TR7500 Series User Guide–Software 391

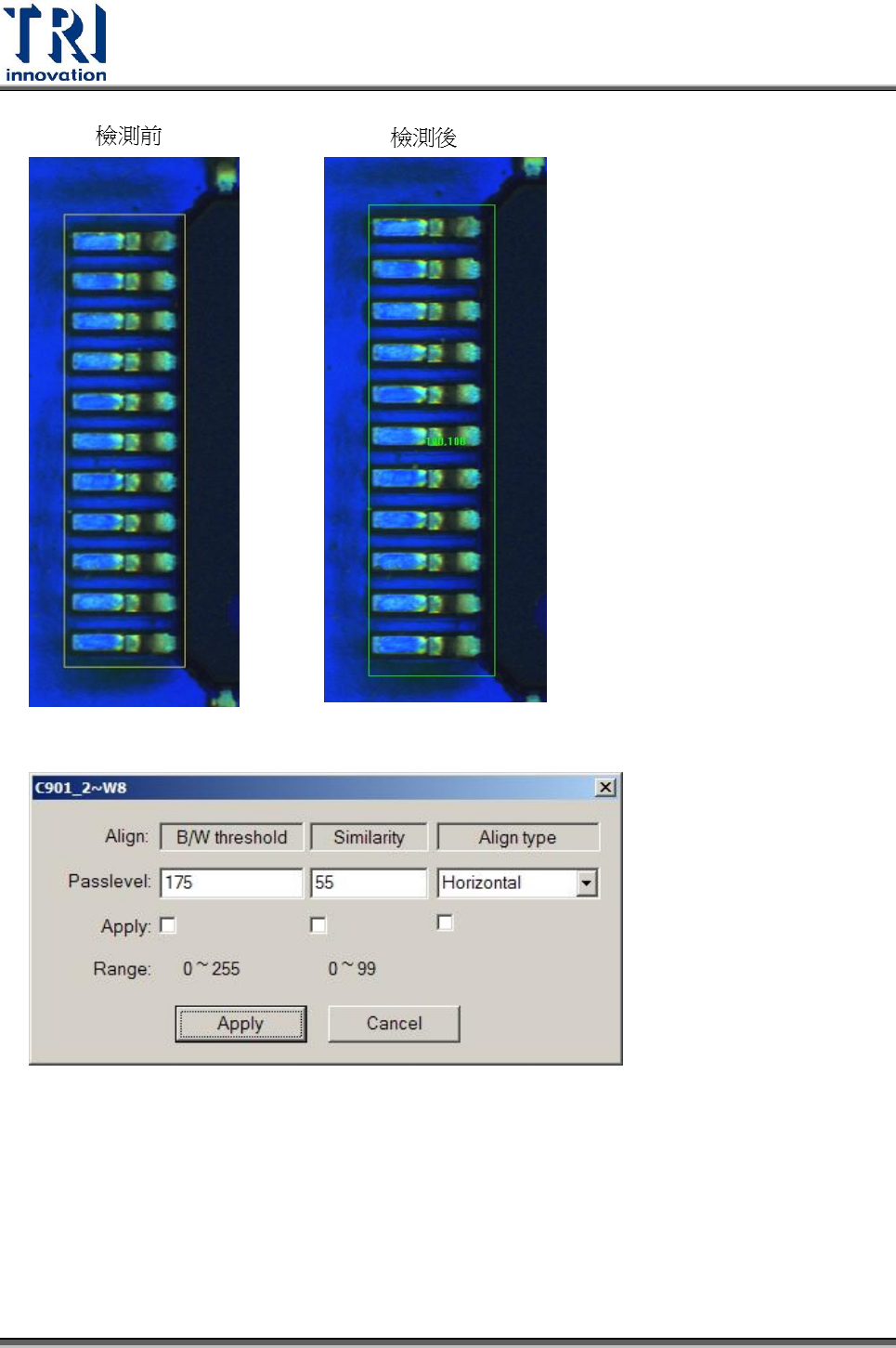

[Train]模式下的檢測參數設定畫面：
B/W Threshold：設定區分暗與亮的門檻值。
Similarity：設定相似度容許值。
Align type：設定校對的方式。可選擇水平或者垂直方向。
