Test Research Inc.
TR7500 Series User Guide–Software 395
Defect Size(um)：設定判定為 Fail 的 Defect 長邊數值(um)。需搭配 DefectNumner
使用。
DefectNumber ：設定在設定 Defect Size 內的缺陷數量容許值。需搭配 Defect
Size(um) 使用。
Short-Side Size：將 Defect Size 群組計算由長邊改為短邊長度計算。
4.10.2.12 Edge Window

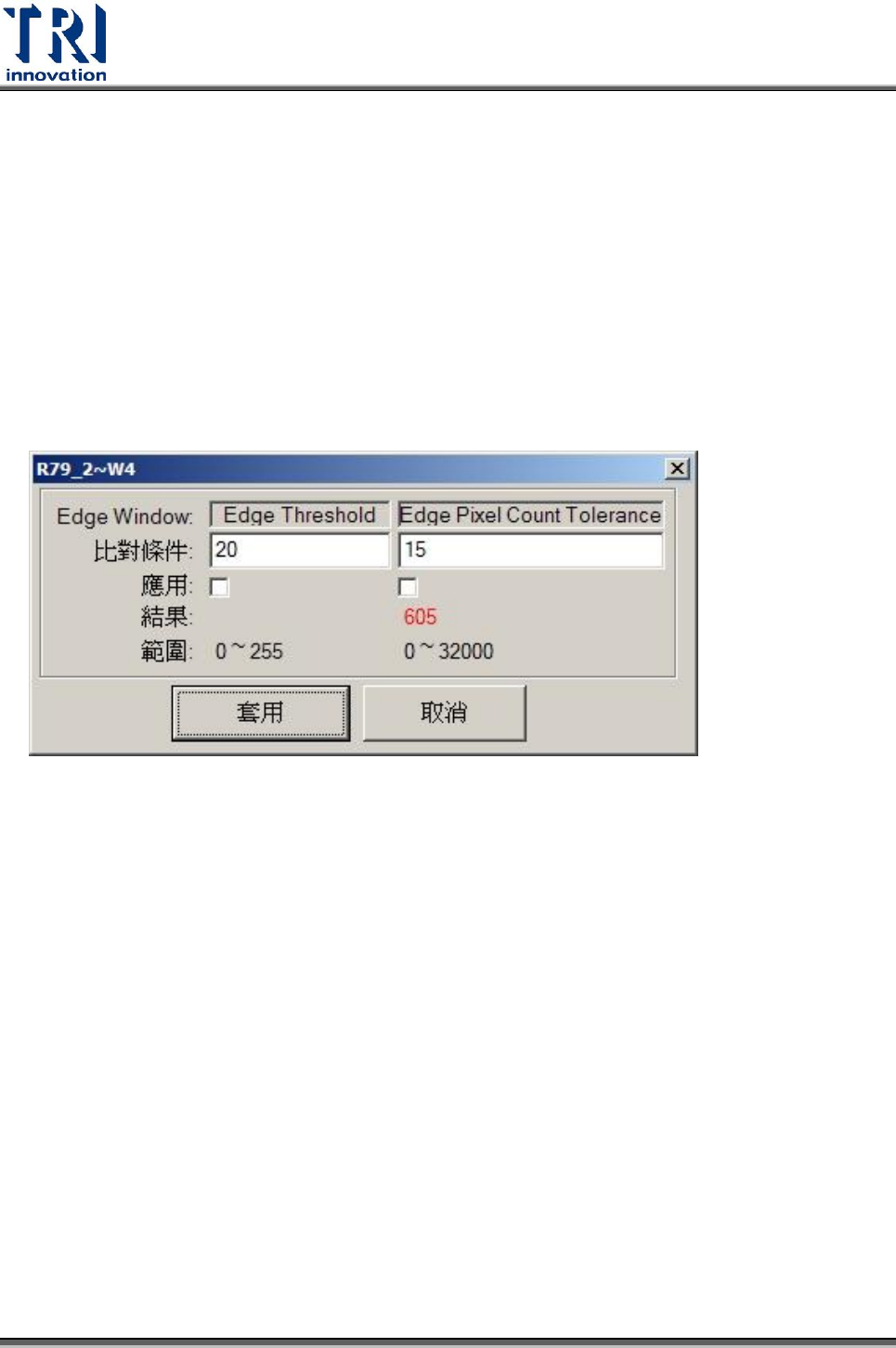

[Train]模式下的檢測參數設定畫面：
門檻值：相臨 pixel 之灰階差異門檻值。
Pixel Count：設定畫素門檻值。當檢測框範圍內合乎條件的畫素總數大於這個值，
則顯示 Fail。
4.10.2.13 Color Window
檢測所選取的範圍內是否達到所設定的 RGB 灰階分布比例。可用來檢測灰階差異不明
顯但某一 RBG 顏色差異大的位置，例如銅箔，元件的空焊及缺件。
Test Research Inc.
396 TR7700 SII User Guide–Software

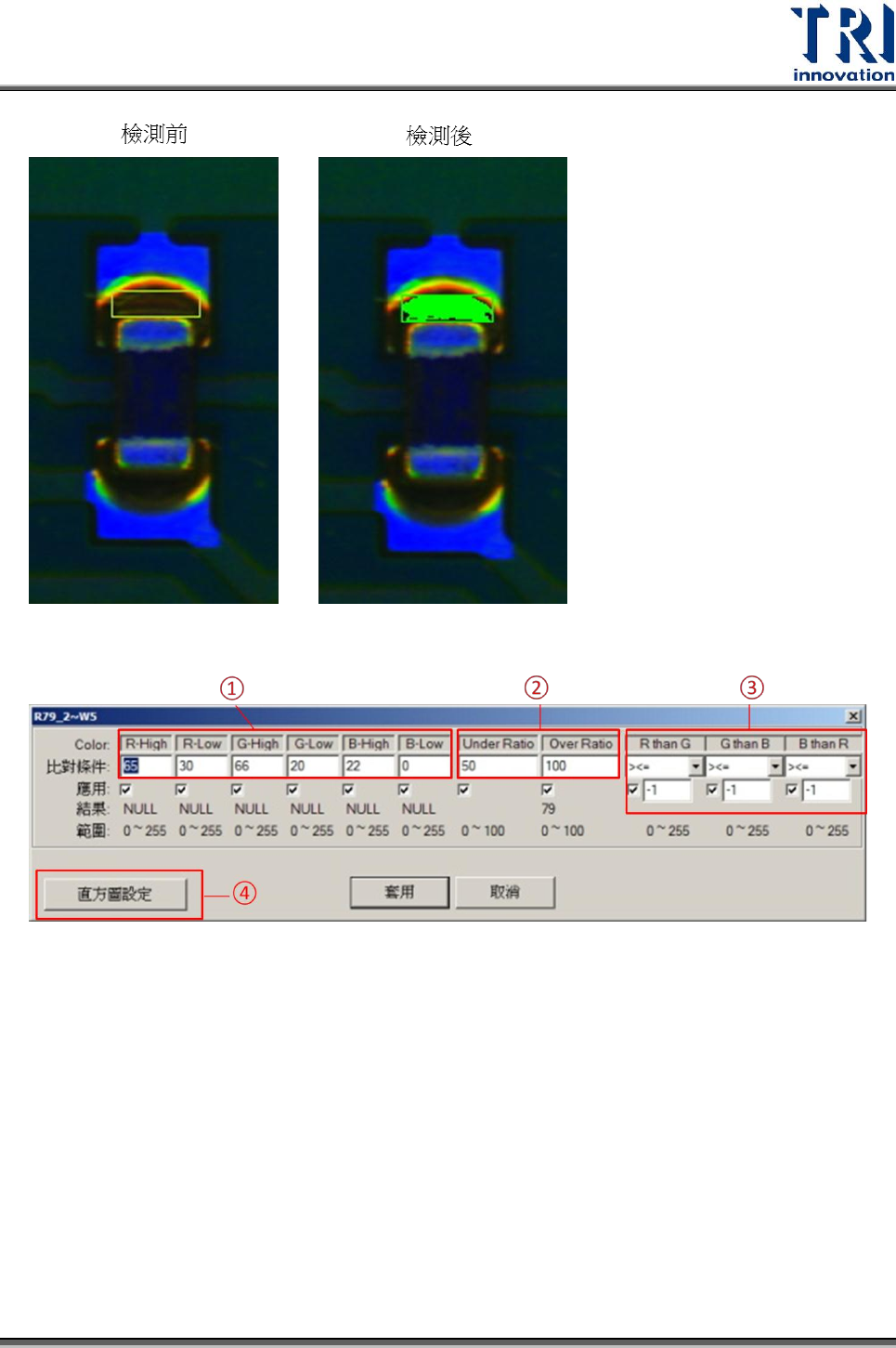

[Train]模式下的檢測參數設定畫面：
1. 設定 RGB 三色門檻值範圍的上限(High)及下限(Low)。
2. 設定檢測框內符合 RGB 門檻值範圍的比例容許上限(Over Ratio)及下限(Under
Ratio)。即當檢測框內符合 RGB 門檻值範圍的比例低於下限或者高於上限時，判
定為 Fail。
3. 設定 RGB 三色的關係式(等於、大於或者小於) ，並設定差異值。(也輸入負值)

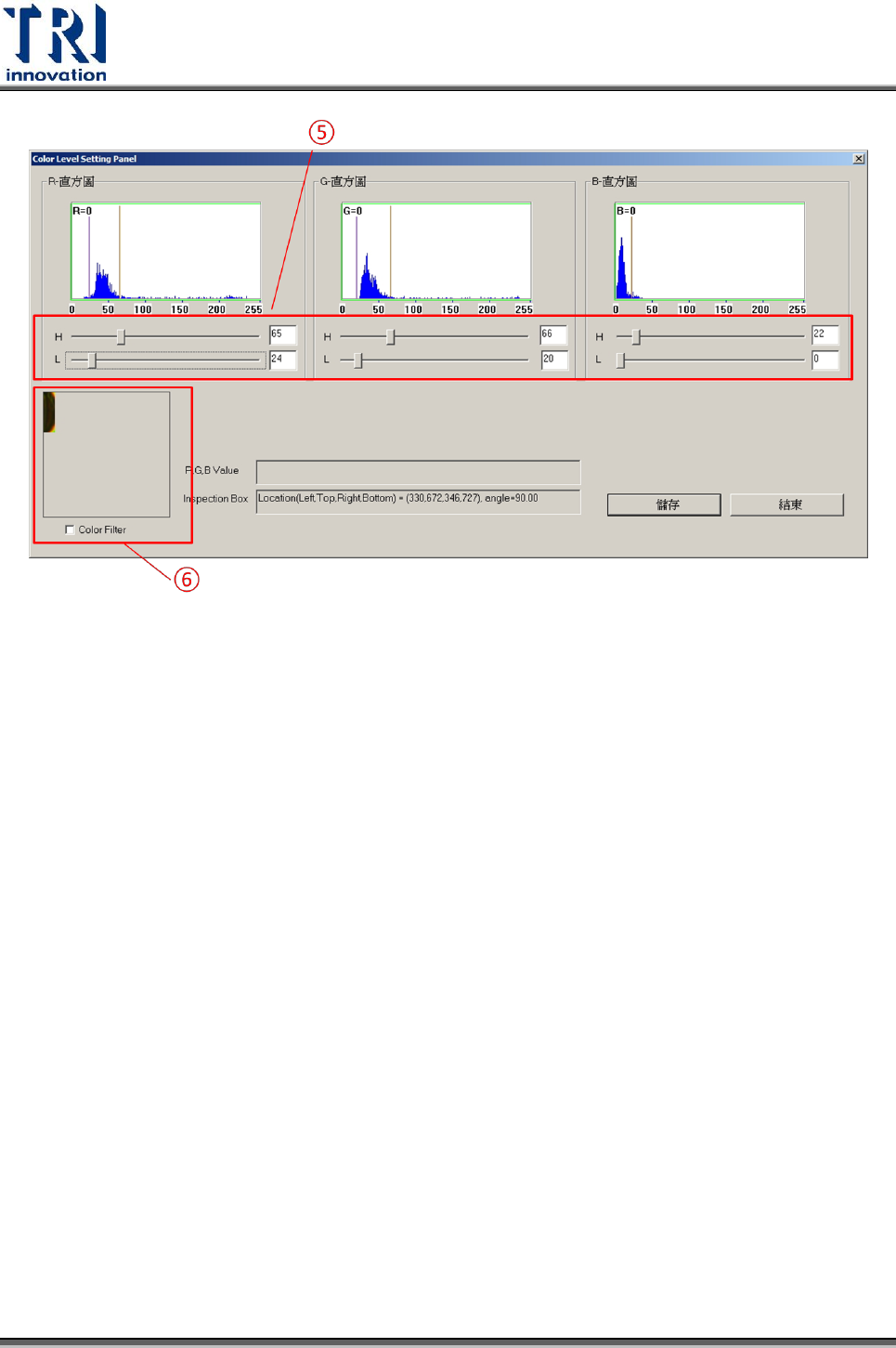

4. 點選進入 RGB 直方圖設定介面。直方圖設定介面顯示如下：
在直方圖中，橫軸代表該色的灰階度(從 0 到 255)，而縱軸代表其檢測框內該顏色灰
階分布的累積量。
Test Research Inc.
TR7500 Series User Guide–Software 397
5. 可直接輸入 RGB 的上下限或用滑鼠拖曳上下限。
6. Color window 所在位置的影像。
以圖中的例子來說，檢測框的位置為正常爬錫的狀況。因此，可在直方圖上用滑鼠拖
曳來設定 RGB 門檻值的上下限，使三色灰階分布強度最明顯的位置落於上下限之間
(代表檢測框內的顏色被選取) 。然後，按下[儲存]，在按[結束]，把參數套用到檢測參
數設定畫面裡的 RGB 上下限。最後，按下[套用]後，檢測框即可根據設定做判定。
4.10.2.14 Caliper Pair
用來檢測 BGA 類型元件的偏移。要新增此框需在[Train]模式下，在 FOV 影像畫面上
按右鍵，選擇 [新增檢測框]>[Caliper Pair]後(或按熱鍵 B 選擇[Caliper Pair])，會產生
一組兩個的檢測框。設定此框的步驟如下：
1. 將兩個檢測框移至適當的位置，如下圖所示：
