Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 403  Angle ： Train 之後的標準角度。目前此功能沒有開放手動輸入，由系統自動判斷。 Horizontal 的框自動設為 0 度， Vertical 的框自動設為 9000 度，單位為百分之一度。  Rotate ：旋轉角度的 passlevel 。量測超過此設定角度為 FAIL ，不超過為 PASS …

Test Research Inc.

402 TR7700 SII User Guide–Software

3. Angle

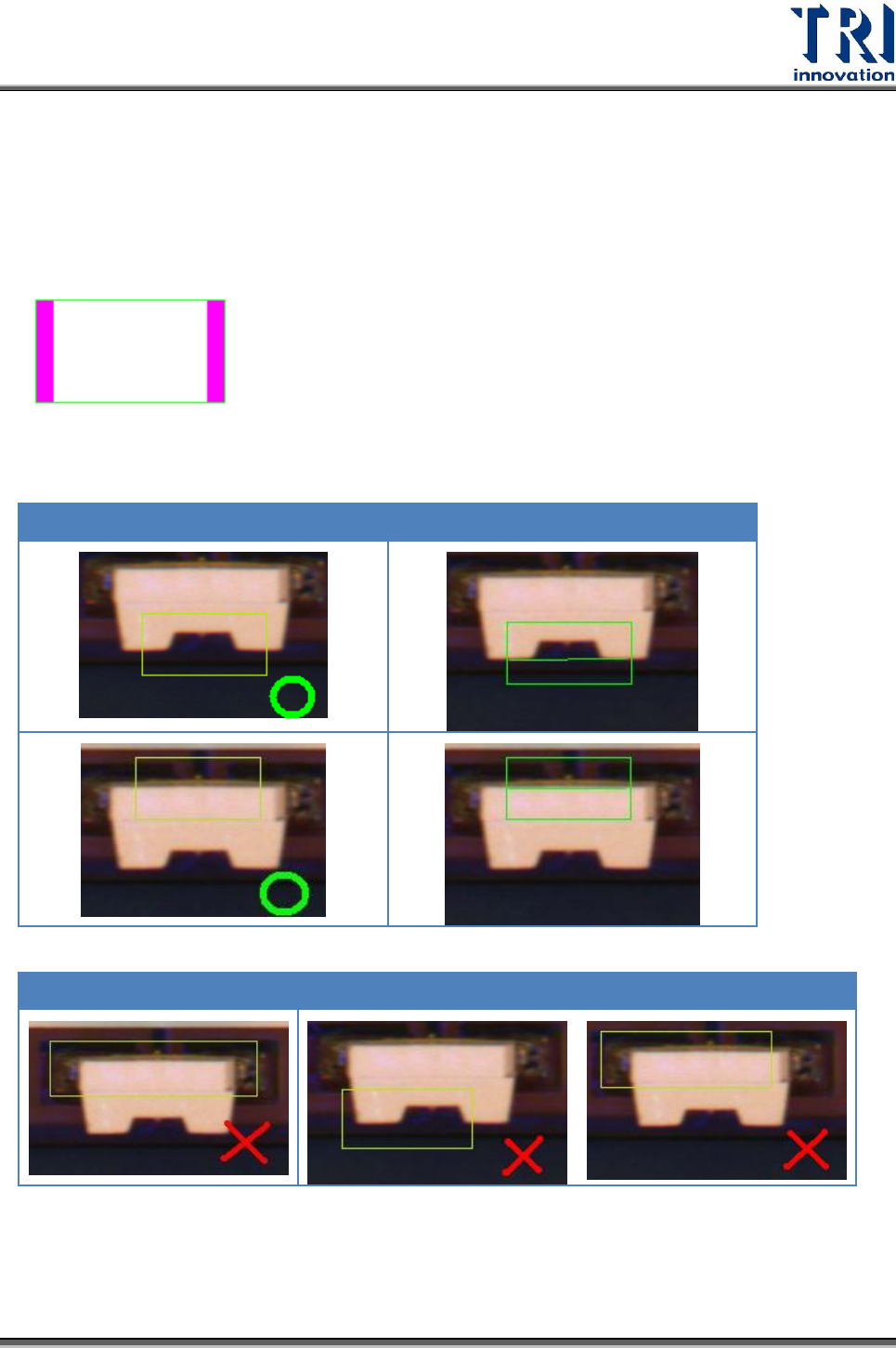

將搜尋邊的有效範圍縮小為約檢測框長邊的十分之一，如圖所示，綠色部分代表框，

紫色部分為搜尋邊的兩有效區域。設定時請讓檢測的邊落入兩紫色區域，才不容易發

生誤判。方法是找出灰階變化最劇烈的地方，如果灰階變化不明顯，可調整

Weighting。

以範例說明檢測框擺放的位置

Good

檢測結果

Bad

參數設定

Test Research Inc.

TR7500 Series User Guide–Software 403

 Angle：Train 之後的標準角度。目前此功能沒有開放手動輸入，由系統自動判斷。

Horizontal 的框自動設為 0 度，Vertical 的框自動設為 9000 度，單位為百分之一

度。

 Rotate：旋轉角度的 passlevel。量測超過此設定角度為 FAIL，不超過為 PASS。單

位為百分之一度，設定範圍為 0~17999。例：若值為 345，代表找到的角度與

Train 時的標準相差 3.45 度。

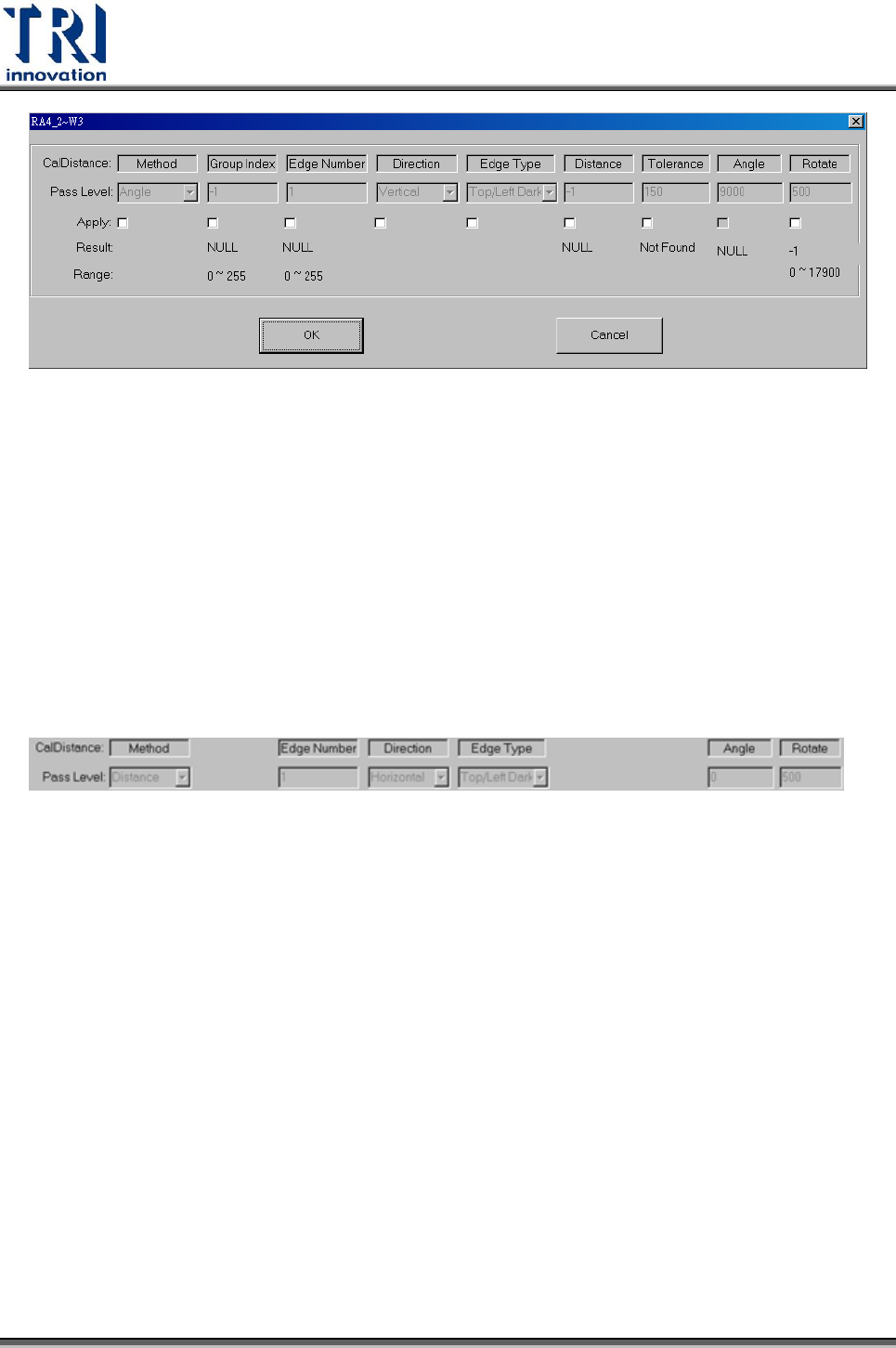

CalDistance 檢測框的異動及新舊程式的轉換

 新的[CalDistance]會將[Group Index]和[Shift]欄位移除，由新的設定界面所取代。

4.10.2.16 Black Component

本檢測框主要用來檢測表面上無特徵點的黑色元件，其偏移或缺件的狀況。

設定方式：在 Train 模式下，選定適當的黑色元件後，將萬用框包圍住此元件。接

著，在 FOV 影像區按右鍵，選擇[新增檢測框]，然後選擇[Black Component]後，系統

會在萬用框為置產生一個 Black Component 框，並且會自動完成教導的動作。在此，

請注意其檢測框長寬不可超過待測零件的長寬的 1.5 倍。

Test Research Inc.

404 TR7700 SII User Guide–Software

PASS

FAIL

選擇[設定(Setting)]可觀看檢測結果，由圖中可以看出 X 方向的 Shift 量超出預設的門

檻值，所以結果為 Fail。

4.10.2.17 Gray Window

用 mono 的方式來檢測錫膏的比例。
