Test Research Inc.
406 TR7700 SII User Guide–Software
弧(Arc)的介面：
參數說明：
Standard Diameter：直徑標準尺寸，單位為 micron。
Tolarance(+)：直徑變化正容許值，單位為 micron。
Tolarance(-)：直徑變化負容許值，單位為 micron。
Center X：圓心 CAD X 座標，單位為 micron。
Center Y：圓心 CAD Y 座標，單位為 micron。
Test Research Inc.
TR7500 Series User Guide–Software 407
4.10.2.19 Color Bar Window
用來檢測電阻上的色環代碼。
4.10.2.20 Barcode
用來解 2D 條碼。當檢測框無法解出條碼時，會報 Fail。
4.10.2.21 Pin Shift Window

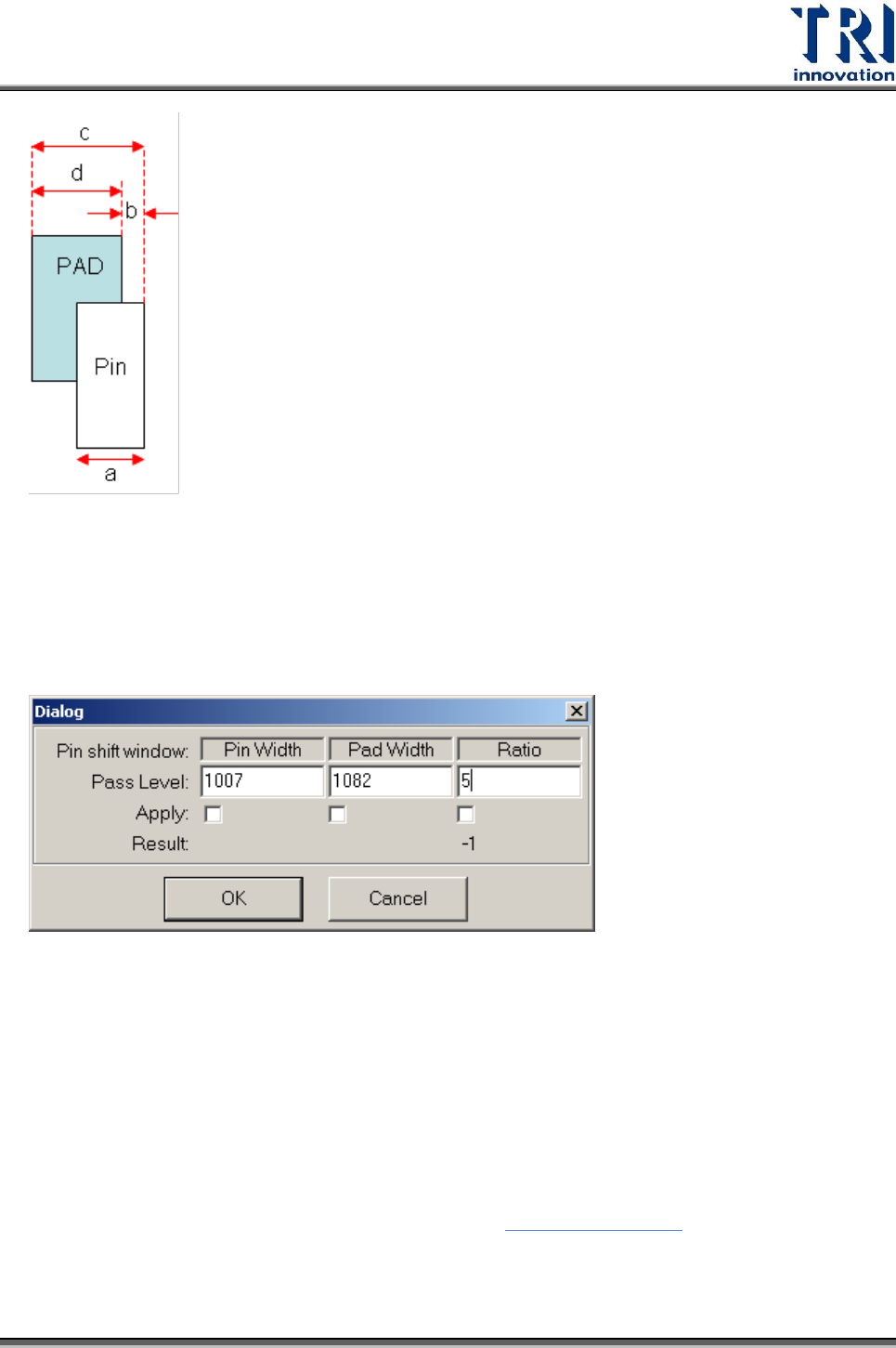

根據 Pad 的位置來來檢測 Pin 框的位移量。其計算原理如下：
計算 a、c 與 d 的值。
a(PinWidth)與 d(Pad Width)經由教導(train)獲得。
c 利用 Pin Shift Inspection Window 獲得。
Test Research Inc.
408 TR7700 SII User Guide–Software
Result:
b=c-d
Pin Shift=(b/a)*100%
[Train]模式下的檢測參數設定畫面：
4.10.2.22 Pad Measure
用來檢測 Pad 的距離與大小。此檢測框尚在研發中。
4.10.2.23 New Color Window
以色彩空間(Color Space)的方式來擷取顏色作為檢測的標準。此檢測框是要用來取代
舊的 Color Windows。Color Space 的操作請參閱 5.6.11 權重設定區。
[Train]模式下的檢測參數設定畫面：
