Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 29 3. 若目前的燈光無法看清定位標記的形狀 ，可按下 [ 光源設定 ] 按鈕。按下後，會出 現 [ 光源控制編輯視窗 ] 。選擇名稱為 [Fiducial0] 的燈光後進行燈光強度的調整，直 到合適當前定位標記後，按下 [ 儲存 ] 按鈕。詳細的設定方式請參閱 4.8 光源設定 。
Test Research Inc.
28 TR7700 SII User Guide–Software
2.5 學習對位標記
2.5.1 學習對位標記
學習對位標記以作為每片待測板位置的標準。

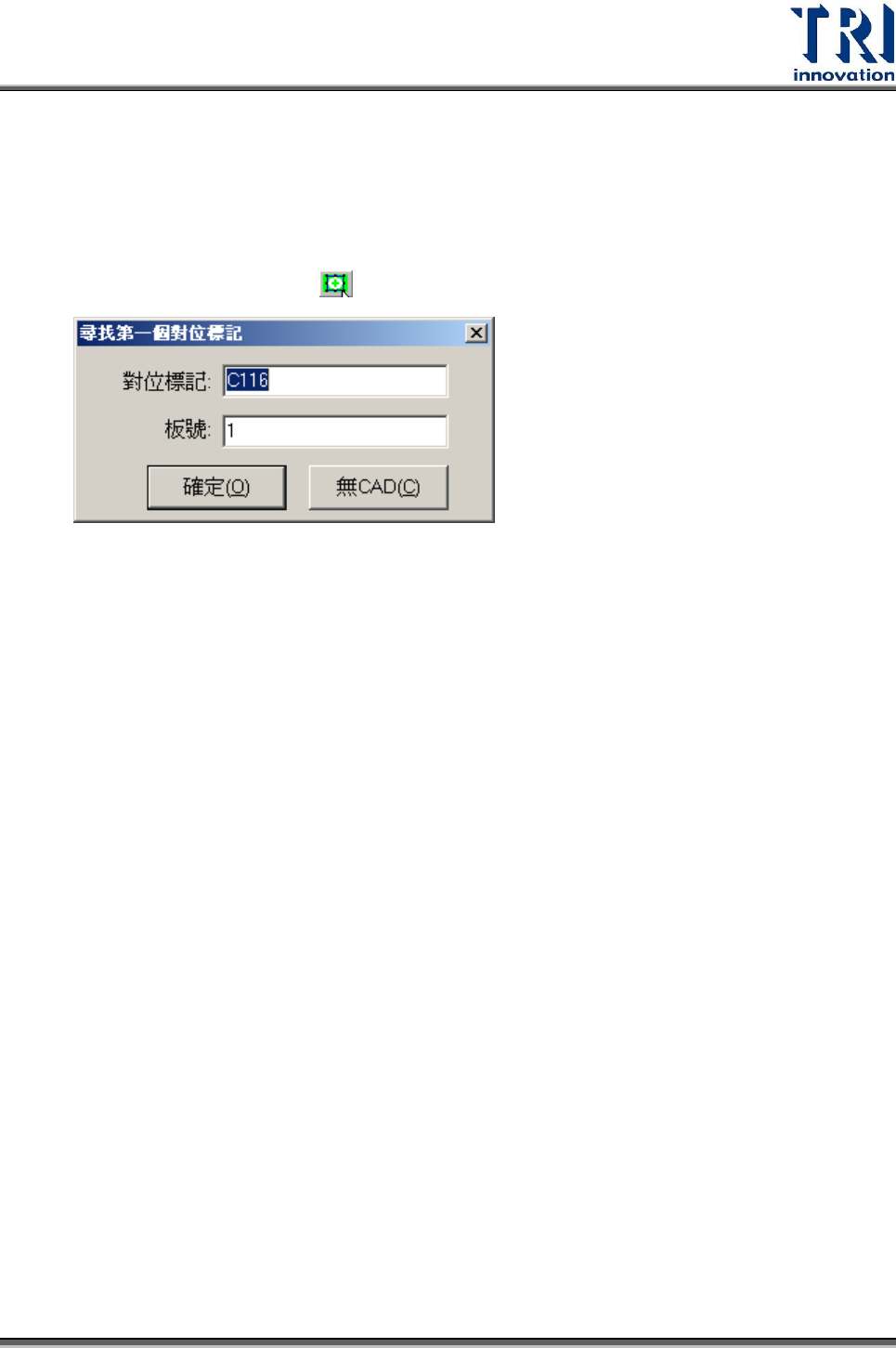

1. 按下[定位對位標記]按鈕( )後，會跳出以下視窗。
2. 首先尋找第一個對位標記(Fiducial0)。若對位標記點有座標列在 CAD 中，則可直
接輸入其元件名稱，接著按[確定]，若對位標記點沒有座標列在 CAD 中，則可按
[無 CAD]，以手動尋找對位標記。
有 CAD
Step1. 輸入對位標記的名稱及所在板號，並按下[確定]。
Step2. 系統會將攝影機自行移動到所在元件位置。
無 CAD
Step1. 按下[無 CAD] 按鈕。
Step2. 使用[運動控制視窗]或者定位地圖配合滑鼠左鍵來移動紅色
十字中心位置至指定的對位標記位置，並且調整藍色外框大
小至包含整個對位標記，如下圖所示。
Test Research Inc.
30 TR7700 SII User Guide–Software
4. 另外，也可以選擇[設定]>[影像權重]來設定對位標記的權重，使對位標記更加明
顯。
