Test Research Inc.
418 TR7700 SII User Guide–Software
對於上述的問題，在 RGB Weighting 調整權重功能上可針對元件本身顏色上的特性來
強化與底板顏色上的色差對比，使 Missing 檢測框做檢測時不會造成誤判情形發生，
此即為 RGB Weighting 所呈現的強大功能，稱之為 CCM 色差對比法 (Color Check
Method)。
Test Research Inc.
TR7500 Series User Guide–Software 419

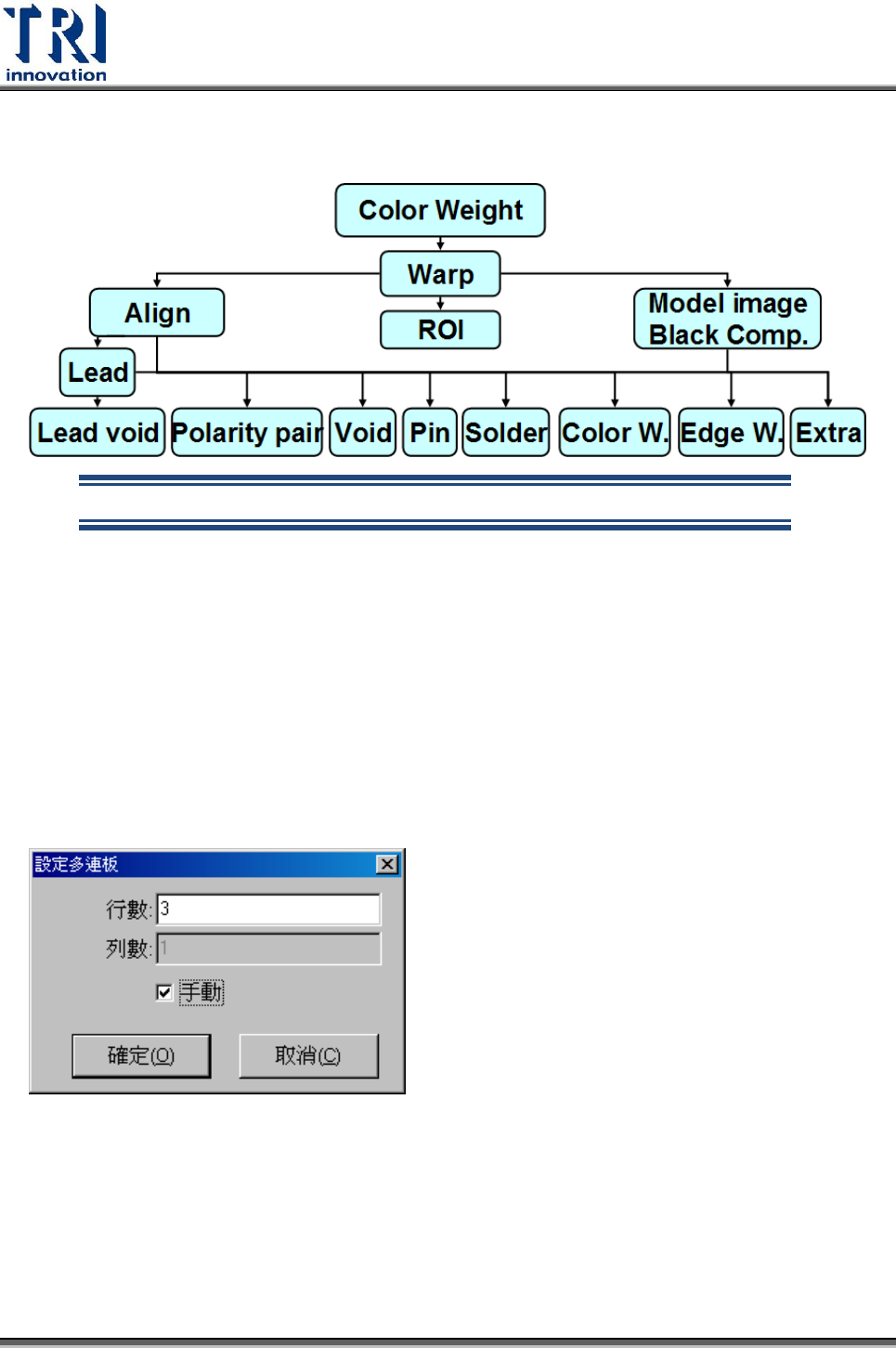

4.10.4 檢測框之架構
位於上層的檢測框可以幫助下層的檢測框進行定位
4.11 特殊連板程式製作方式
4.11.1 非制式連板程式製作
若待測板為非制式連板即非 MxN 所能描述的連板，則需按照以下步驟進行程式製作。
Step1. 載入 CAD 檔案，先載入其中一片板的 CAD 檔案。
Step2. 設定多連板數量，並勾選[手動(Manual)]。
Step3. 在 1 號板以外的板子選擇[Load CAD]，將其他 CAD 載入。
Test Research Inc.
420 TR7700 SII User Guide–Software
Step4. 以 1 號板為基準完成計算旋轉角度。
Step5. 對 1 號板以外的板子進行[定位(Locate)]動作。
Step6. 設定整片板子大小。
Step7. 接下來進行一般的程式製作步驟。
4.11.2 不同原點 CAD 合併
若對於一個板子沒有完整的元件座標檔，必須由多個座標檔案合併，而各個座標檔案
的原點位置不相同時，可使用本功能先將 CAD 檔案合併後，匯出整合後的 AOI 檔案，
再以此 AOI 檔案進行程式製作。
Step1. 載入 CAD 檔案，先載入其中一個 CAD 檔案。
Step2. 設定多連板數量，輸入需合併的 CAD 數目，並勾選[手動
(Manual)]。
Step3. 在 1 號板以外的板子選擇[Load CAD]，將其他 CAD 載入。
Step4. 以 1 號板為基準完成計算旋轉角度。
