420 TR7700 SII User Guide–Software
Step4. 以 1 號板為基準完成計算旋轉角度。
Step5. 對 1 號板以外的板子進行[定位(Locate)]動作。
Step6. 設定整片板子大小。
Step7. 接下來進行一般的程式製作步驟。
4.11.2 不同原點 CAD 合併
若對於一個板子沒有完整的元件座標檔，必須由多個座標檔案合併，而各個座標檔案
的原點位置不相同時，可使用本功能先將 CAD 檔案合併後，匯出整合後的 AOI 檔案，
再以此 AOI 檔案進行程式製作。
Step1. 載入 CAD 檔案，先載入其中一個 CAD 檔案。

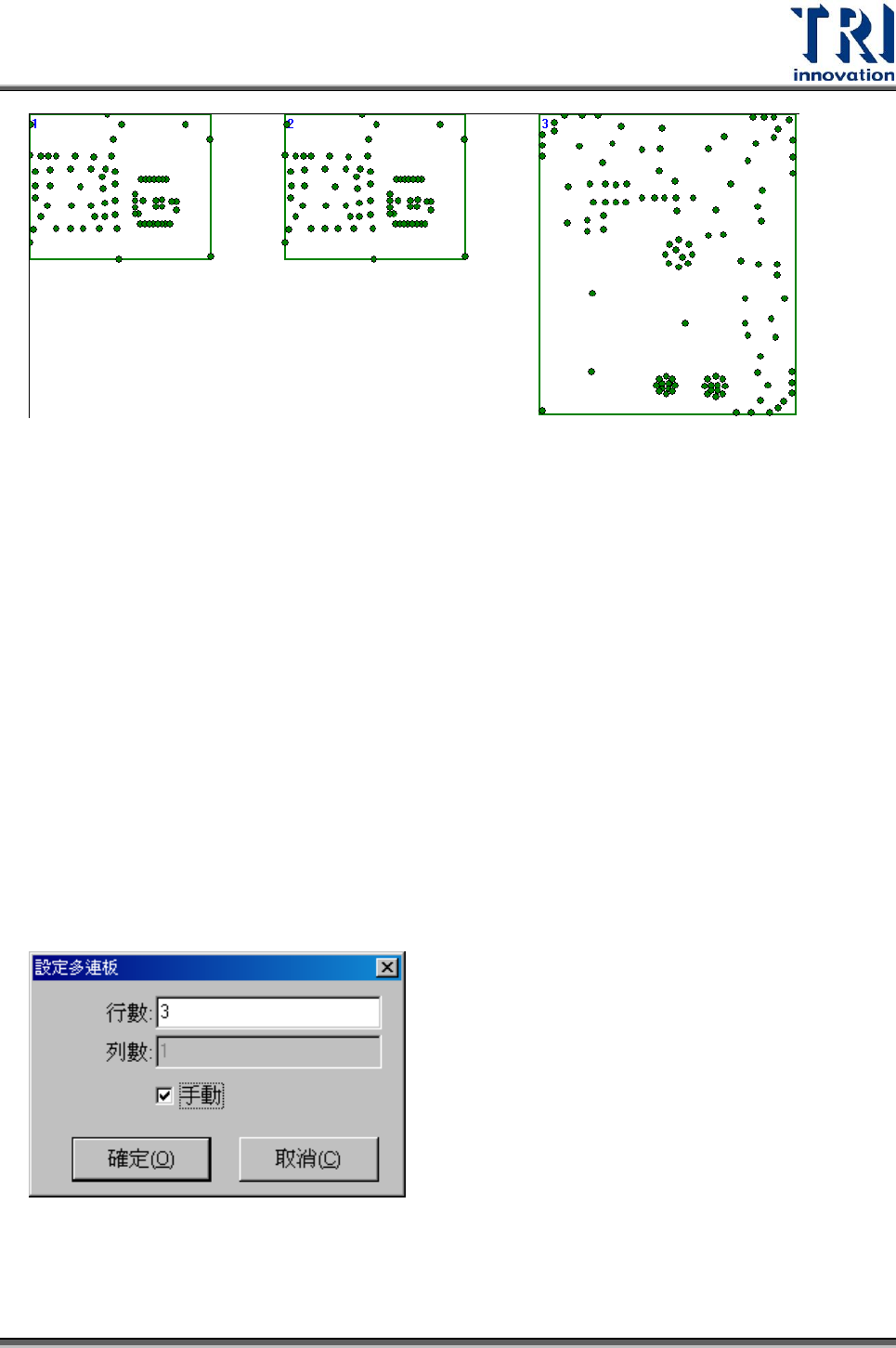

Step2. 設定多連板數量，輸入需合併的 CAD 數目，並勾選[手動
(Manual)]。
Step3. 在 1 號板以外的板子選擇[Load CAD]，將其他 CAD 載入。
Step4. 以 1 號板為基準完成計算旋轉角度。
Test Research Inc.
TR7500 Series User Guide–Software 421
Step5. 對 1 號板以外的板子進行[定位(Locate)]動作。

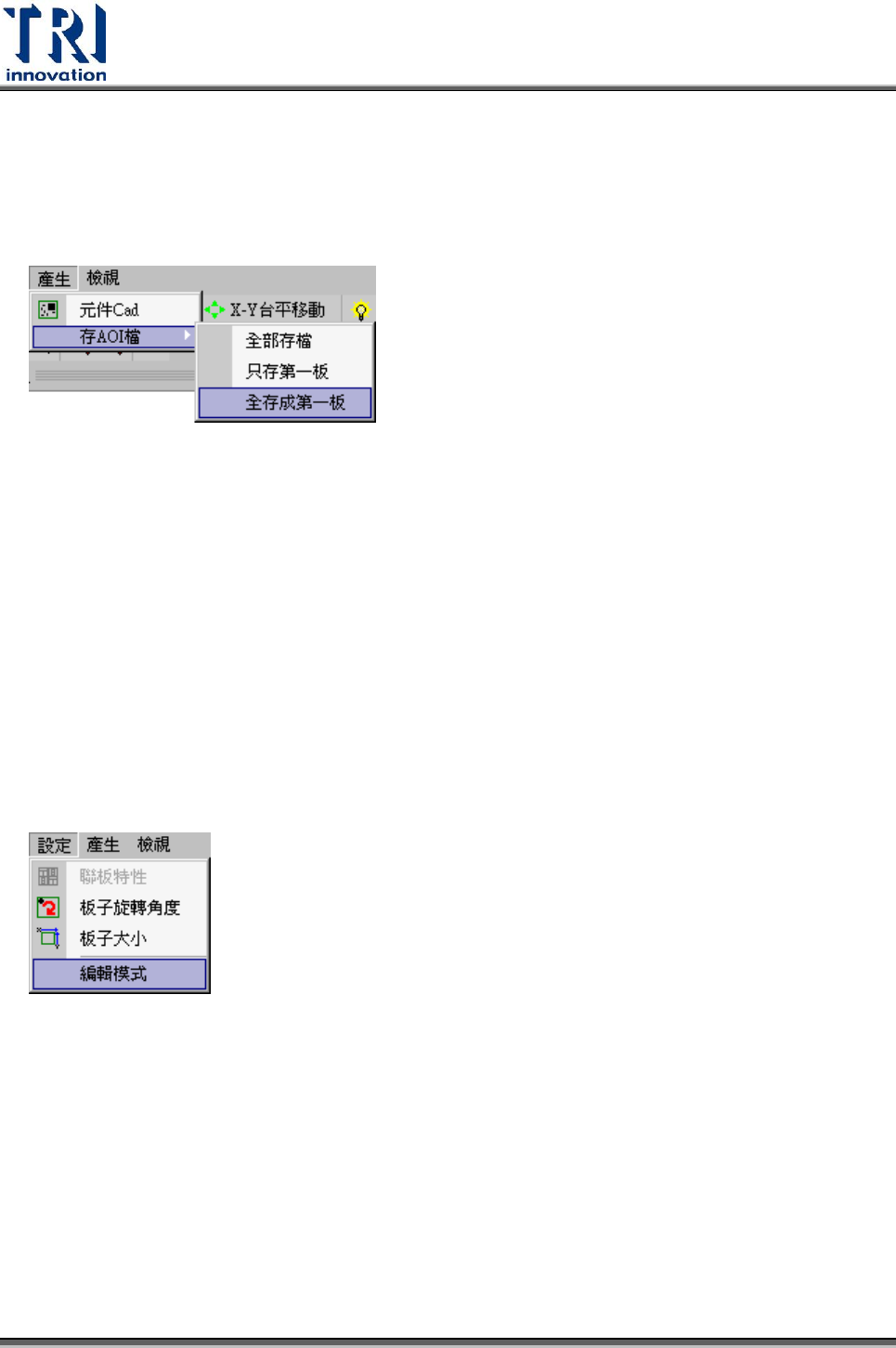

Step6. 將定位完成後的 CAD 檔案輸出為 AOI 檔案。選擇[產生
(Generate)/全存成第一板(Merge to Board 1)]，將多個 CAD
合併存成單板資訊。
Step7. 重新載入新的 AOI 檔案製作新程式。
4.11.3 改變多連板配置
本功能可對於一個已經完成的程式改變其多連板配置方式，但新的配置中多連板角度
與原來相同或旋轉 180 度才可以使用。
Step1. 開啟一個已經完成的程式。
Step2. 進入[ATPG/產生多連板元件資料(Generte Multiboard CAD
Data)]步驟
Step3. 點選[設定(Set)/編輯模式(Edit Mode)]

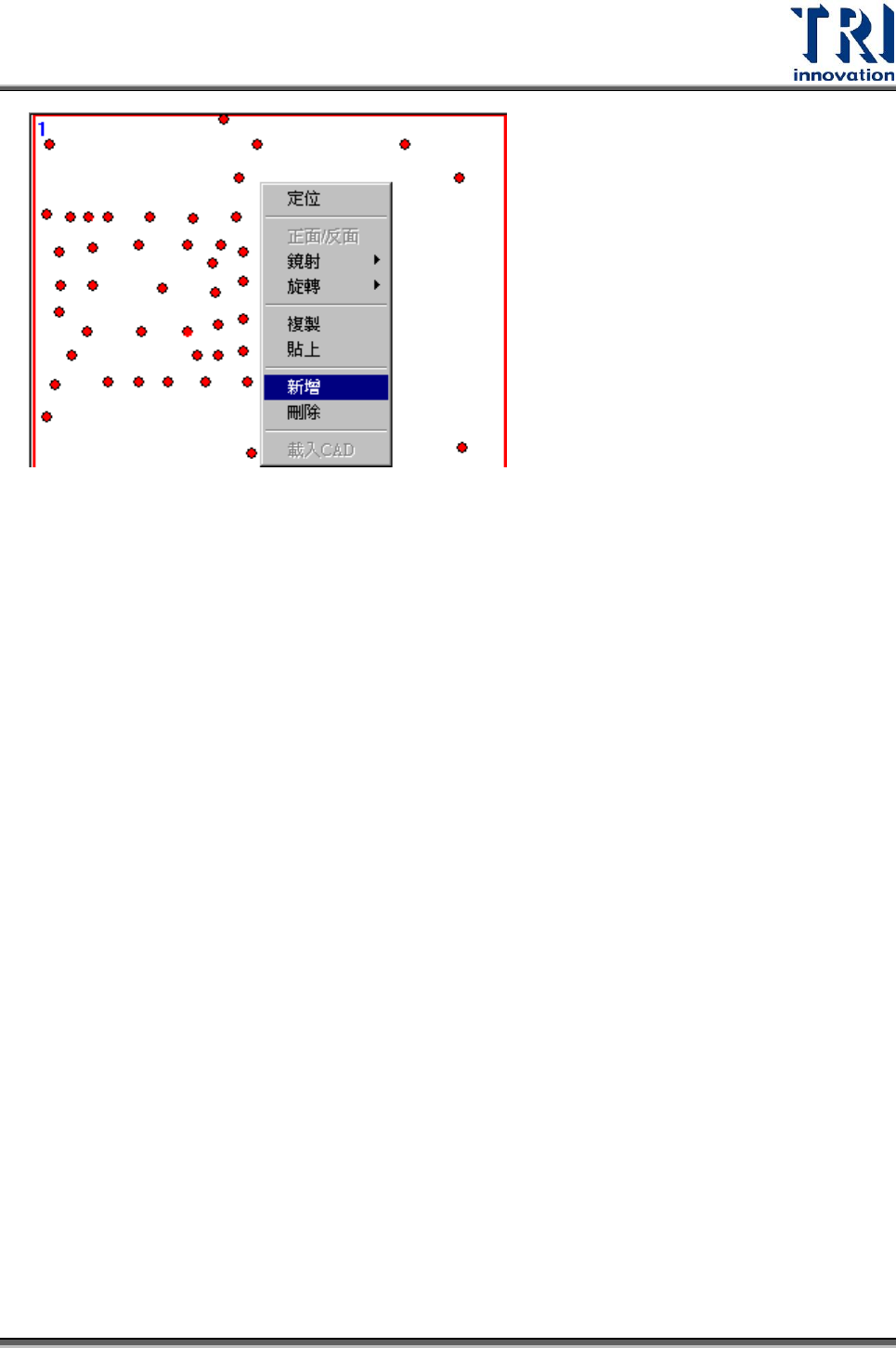

Step4. 在右方多連板圖示上按右鍵，選擇新增(New)或刪除(Delete)
行或列。
Test Research Inc.
422 TR7700 SII User Guide–Software
Step5. 設定好新的多連板板數及角度配置後，依據一般程式製作流
程重新製作以下步驟。
1. 尋找進板旋轉角度(Rotate Angle)
2. 進行元件定位動作(Locate)
3. 設定 1 號板大小(Set Board 1 Size)
4. 重新製作定位點(Find Fiducial Mark)
5. 不進行 Merge，直接按[下一步(Next)]進入 FOV 配置流程，此時系統會
將 1 號板資訊複製到其他角度連板上。
6. 擷取 FOV 影像，並選擇進行 Relocate 動作。
7. 完成 ATPG 步驟後，在主程式中選擇[工具(Utilities)/擷取電路板全圖
(Capture Panel Map)]。
4.11.4 多連板間距不同情況
當多連板配置間距不全相同時(例：多片多連板放在治具上)，可使用本功能產生正確
的多連板資訊。
Step1. 設定多連板 MxN。(例：4x4)
Step2. 尋找進板角度。
Step3. 以第一區塊進行定位(Locate)動作，可得到區塊中多連板 X
方向及 Y 方向間距。
