Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 431 在右方 FOV 區域點選 [Real FOV] 頁籤，即可顯示出目前攝影機實際取得的電路板影 像，可以在 [ 電路板大圖 ] 上的 FOV 區域直接點選，且在此影像範圍內按滑鼠右鍵移 動攝影機取像。 5.5 已儲存 FOV 的 功能表 在 FOV 區域內按下滑鼠右鍵會出現功能列表：
Test Research Inc.
430 TR7700 SII User Guide–Software
在本區域會顯示出系統所切割出來的 FOV 區位位置，在功能表區可以切換所想要顯
示的 FOV。
在此區域的 FOV 範圍內以滑鼠左鍵點選，可將[目前實際 FOV 影像]及[已儲存的
FOV 影像]畫面切換至目前點選的 FOV。
5.4 影像切換區

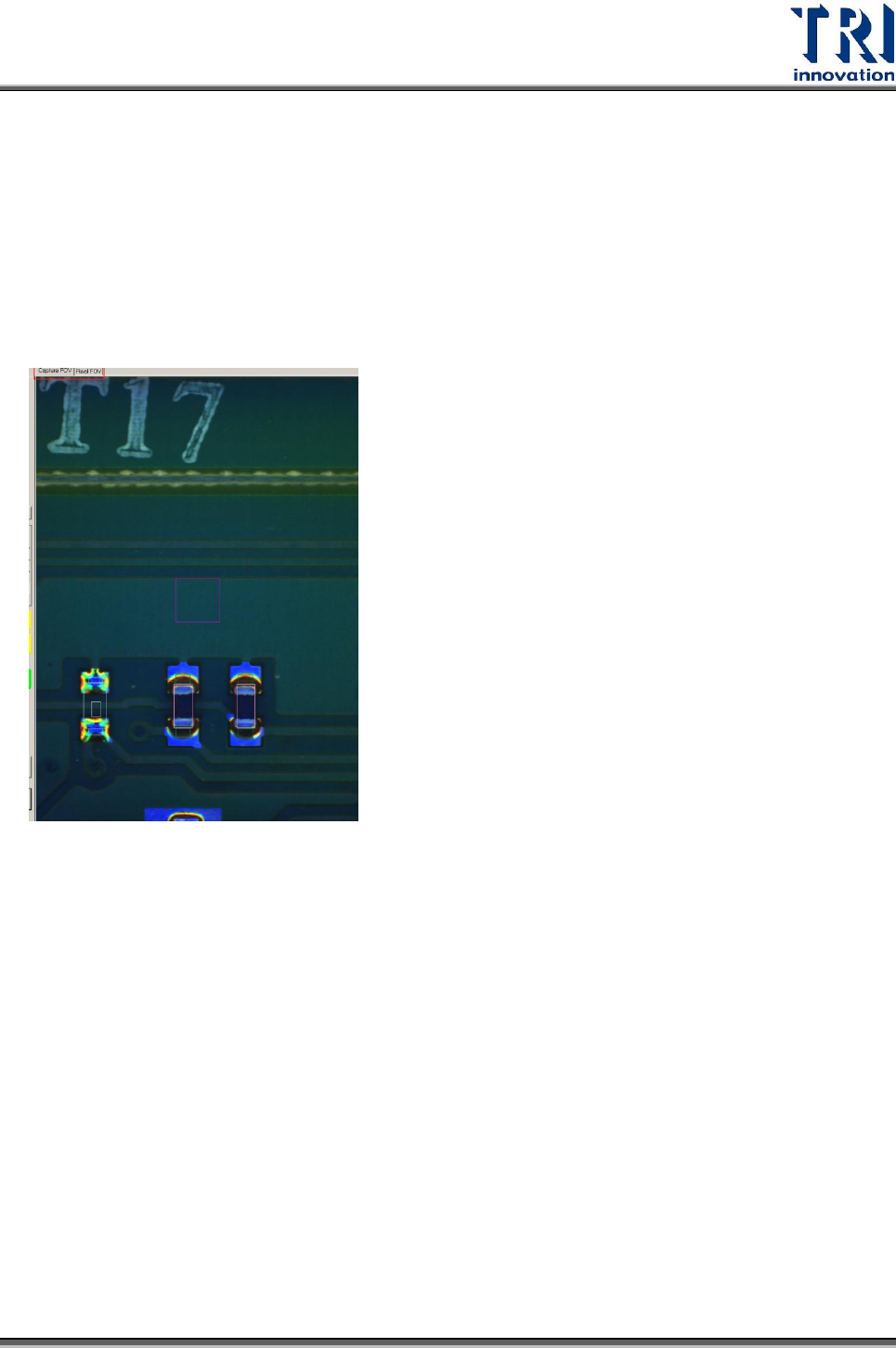

在右方 FOV 區域點選[Real FOV]頁籤，即可顯示出目前攝影機實際取得的電路板影
像，可以在[電路板大圖]上的 FOV 區域直接點選，且在此影像範圍內按滑鼠右鍵移動
攝影機取像。
5.4.1 已儲存的 FOV 影像

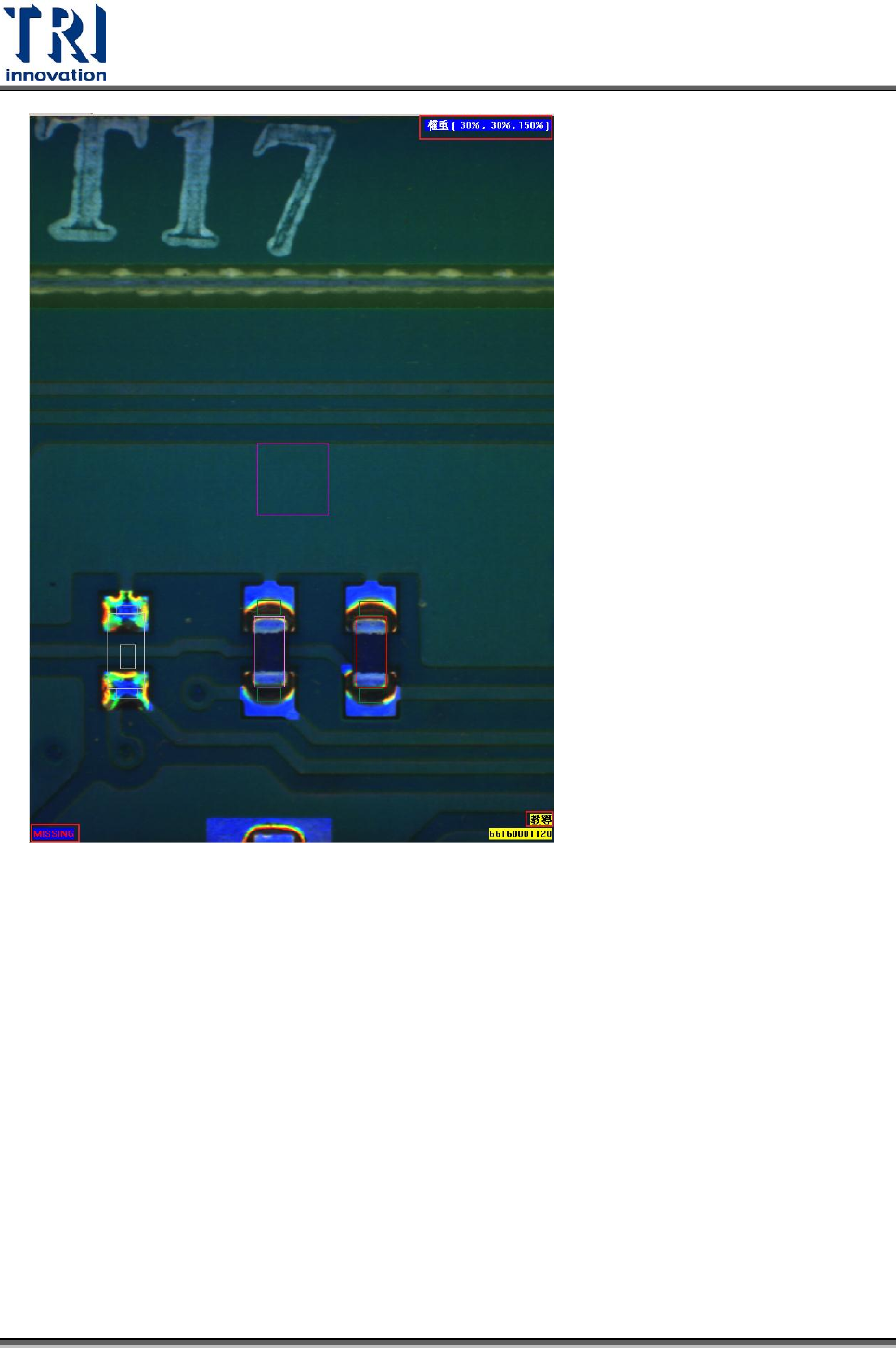

若在右方 FOV 區域點選[Capture FOV]頁籤，在此區域所顯示的是相機取圖後所儲
存的影像檔案。使用者可以在[電路板大圖]上的 FOV 區域直接點選，或以[功能表區]
的工具移動前一張或後一張影像來檢視不同的區域的 FOV 影像。
在本區域影像之中上方會顯示當時所點選的元件的群組(Group)。若所點選的元件
沒有分群，則影像的右下角就不會顯示文字。在本區點選任何一個檢測框後，該
FOV 左下角會顯示此檢測框的 Fail String，右下角顯示教導狀態，而右上方會顯示
該檢測框所設定的權重。
Test Research Inc.
TR7500 Series User Guide–Software 431
在右方 FOV 區域點選[Real FOV]頁籤，即可顯示出目前攝影機實際取得的電路板影
像，可以在[電路板大圖]上的 FOV 區域直接點選，且在此影像範圍內按滑鼠右鍵移
動攝影機取像。
5.5 已儲存 FOV 的功能表

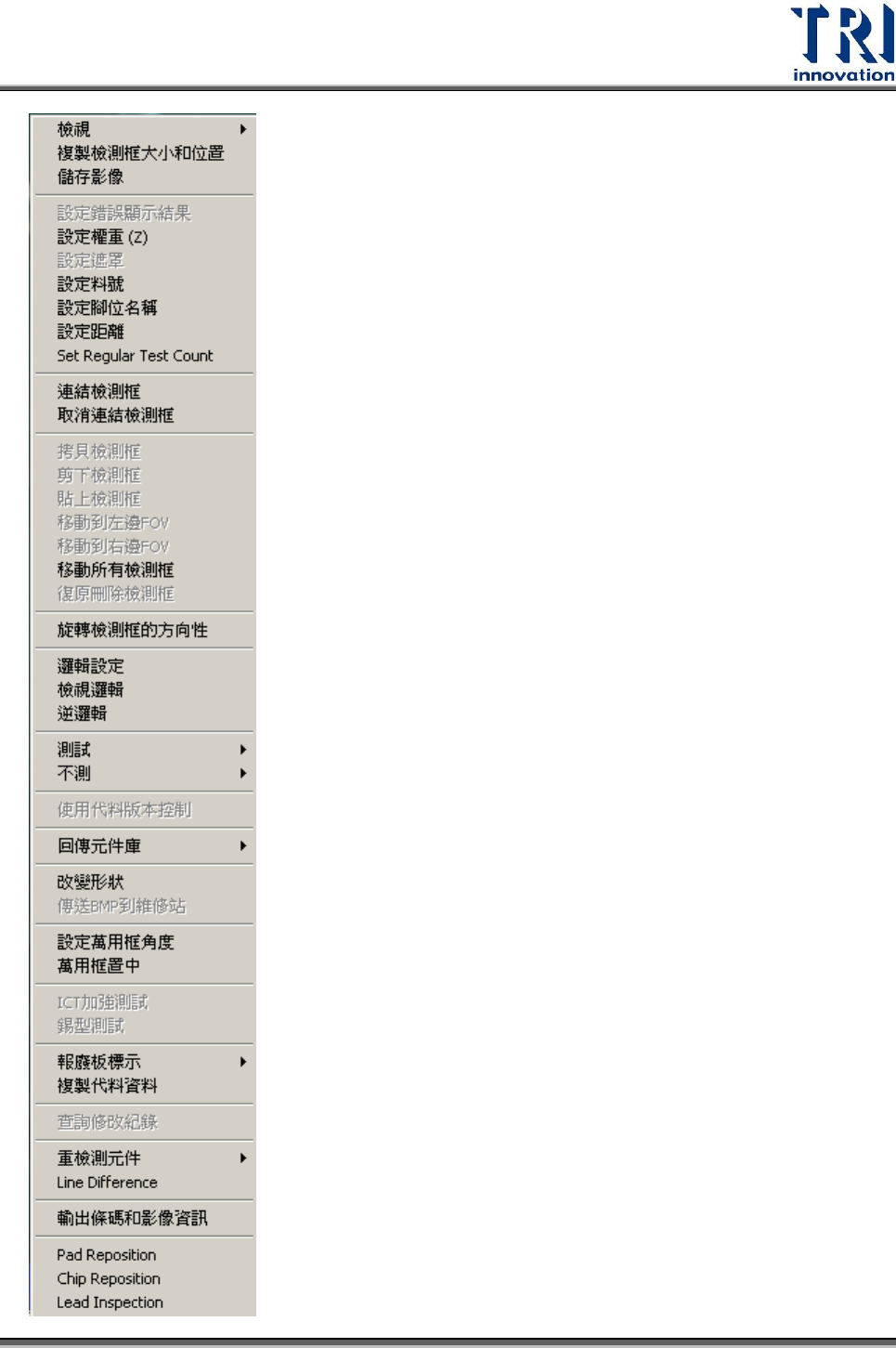

在 FOV 區域內按下滑鼠右鍵會出現功能列表：
