434 TR7700 SII User Guide–Software

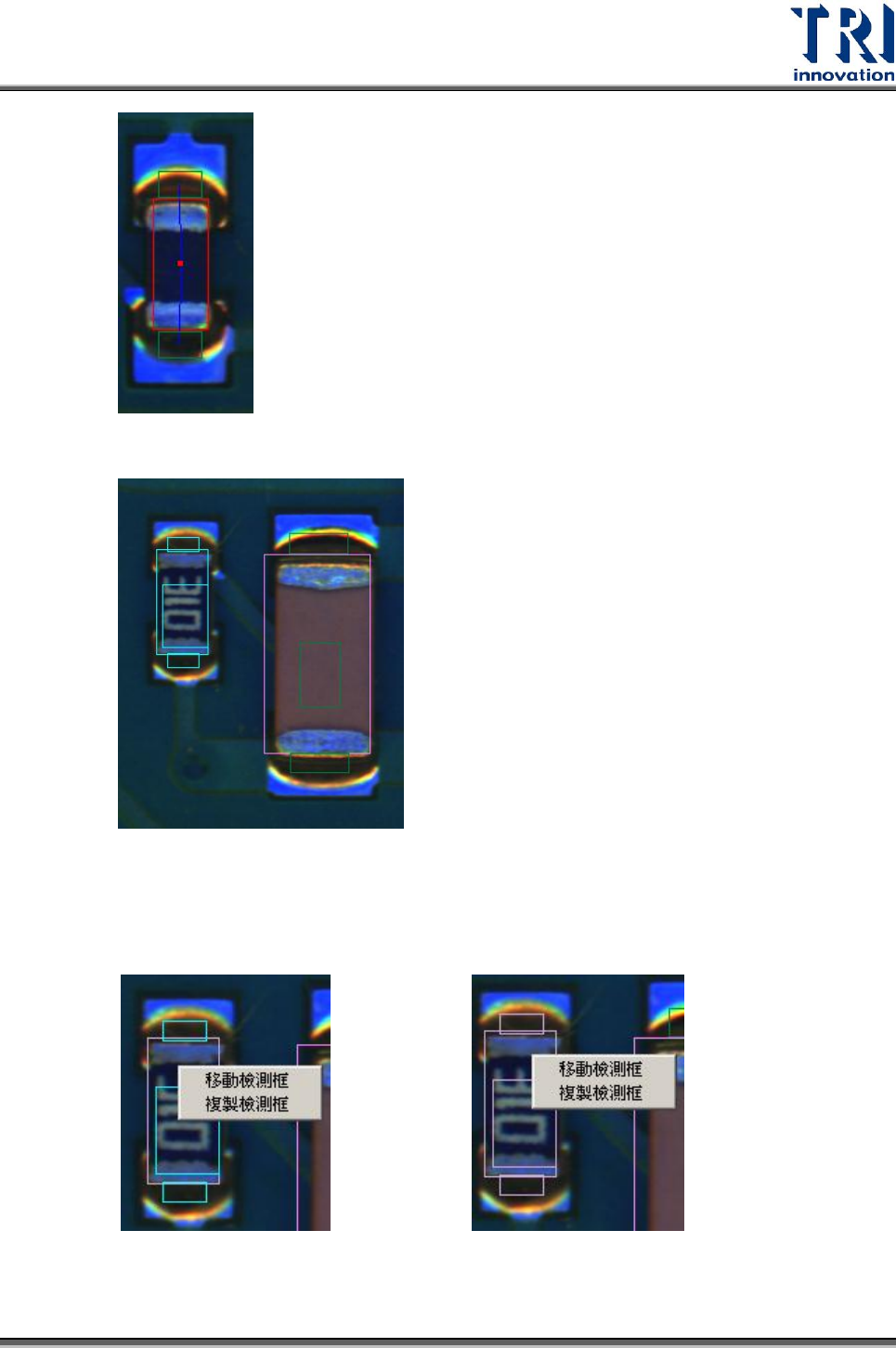

其他檢測框：以淺藍色的框來顯示位於其他 FOV 檢測的檢測框。
在淺藍色檢測框上按一下滑鼠右鍵，可以選擇將該檢測框移動或複製到目前
的 FOV 來檢測。另外，在淺藍色檢測框上同時按下滑鼠左右鍵，可以選擇將
該顆元件上目前看到的所有檢測框移動或複製到目前的 FOV 來檢測。
Test Research Inc.
TR7500 Series User Guide–Software 435
檢測框方向性：以圓點來表示腳位的方向性。正確的腳位方向性如下圖所示。
顯示遮罩：顯示有作遮罩功能的檢測框。
Show Enhance：顯示有作影像強化的檢測框。
在萬用框中顯示檢測框的權重影像：會根據目前點選檢測框所設定的權重來顯
示影像。
顯示缺陷分布圖：會在電路板大圖像區顯示缺陷分布。
白平衡：表示以白平衡方式顯示 FOV 影像。

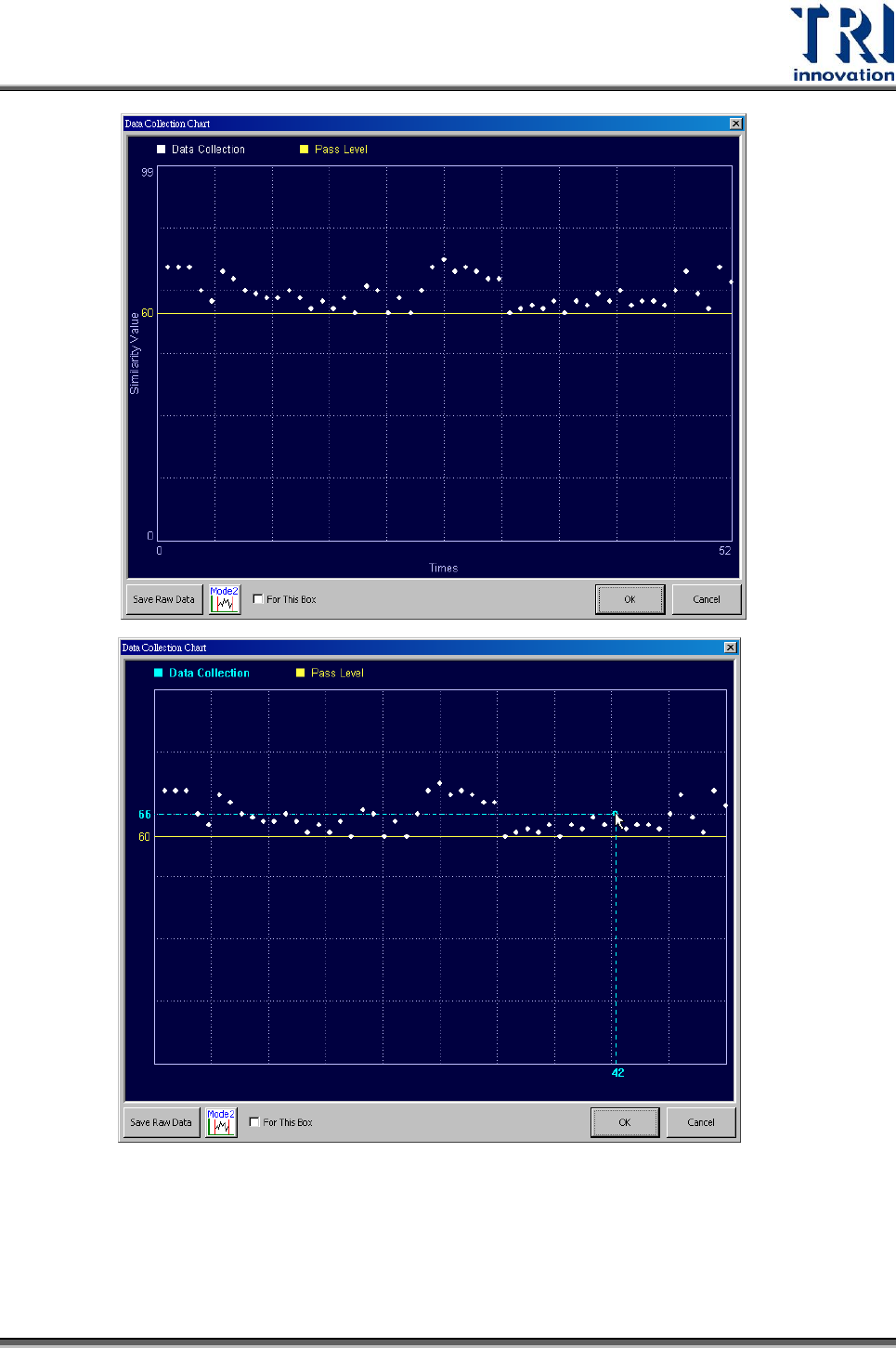

顯示檢測資料統計圖表：會顯示最近 30 筆收集的資料。使用此功能前須先開
啟[程式]>[自動比對條件>[線上資料收集]功能。可按住原點圖示來顯示該次
檢測結果，或點選黃線直接上下移動來更改比對條件。
Test Research Inc.
436 TR7700 SII User Guide–Software
勾選[For This Box]表示只繪出所點選該顆元件的檢測結果。
