Test Resear ch Inc. 438 TR 7700 S II User Guid e – Softwar e 2. 複製檢測框大小和位置 ： 將 目 前選 擇檢 測 框 的位 置 或 大小 套 用到 其 他同 類 型 的元 件。 3. 儲存影像 ：將目前這張 FOV 影像儲存到與本程式所儲存的資料夾下，檔案以日時 分秒命名。
Test Research Inc.
TR7500 Series User Guide–Software 437

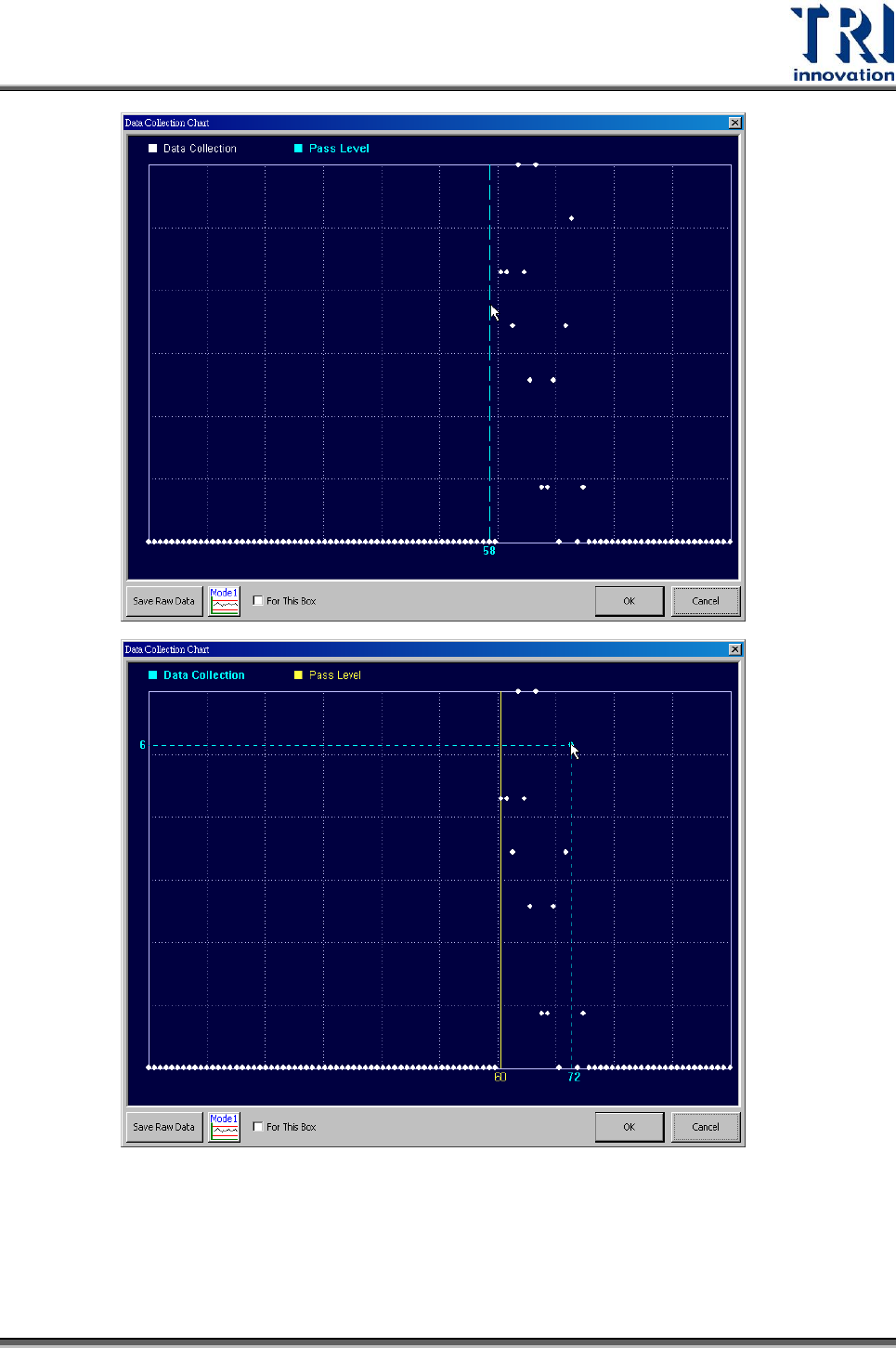

點選[Mode2]按鈕，可以以第二種圖形表示檢測結果。橫軸為分數，縱軸為
次數，圖形顯示了檢測結果為該分數的檢測次數。在本圖中亦可以拖曳黃線
直接更改比對條件。
Test Research Inc.
438 TR7700 SII User Guide–Software
2. 複製檢測框大小和位置：將目前選擇檢測框的位置或大小套用到其他同類型的元
件。
3. 儲存影像：將目前這張 FOV 影像儲存到與本程式所儲存的資料夾下，檔案以日時
分秒命名。
Test Research Inc.
TR7500 Series User Guide–Software 439
4. 設定錯誤顯示結果：對於選擇的檢測框的錯誤名稱。用法同 Library 步驟中所設
定的[錯誤結果]。
5. 設定權重：設定代料影像的權重。
6. 設定遮罩：對於選取的[Void]框或[Extra Blob]框設定遮罩。設定遮罩的區域將不
被檢測，有設定遮罩的檢測框，其四角落會以小圓圈加以標示如下圖所示。關於
遮罩的設定請參見 4.9.8.2。
7. 設定料號：按下此按鈕可對選擇的元件類型輸入其料號。料號建立後可選擇是否
要取代元件類型欄位丟到維修站。
8. 設定腳位名稱：可自行指定 Pin 的編號。(此編號在 Repair Station 中可顯示出
來)。
9. 設定距離：提供點對點、點對線、線對線和 Light Bar 平整度的量測。
測量同一元件上二個檢測框距離的設定界面：
