Test Research Inc.
TR7500 Series User Guide–Software 443

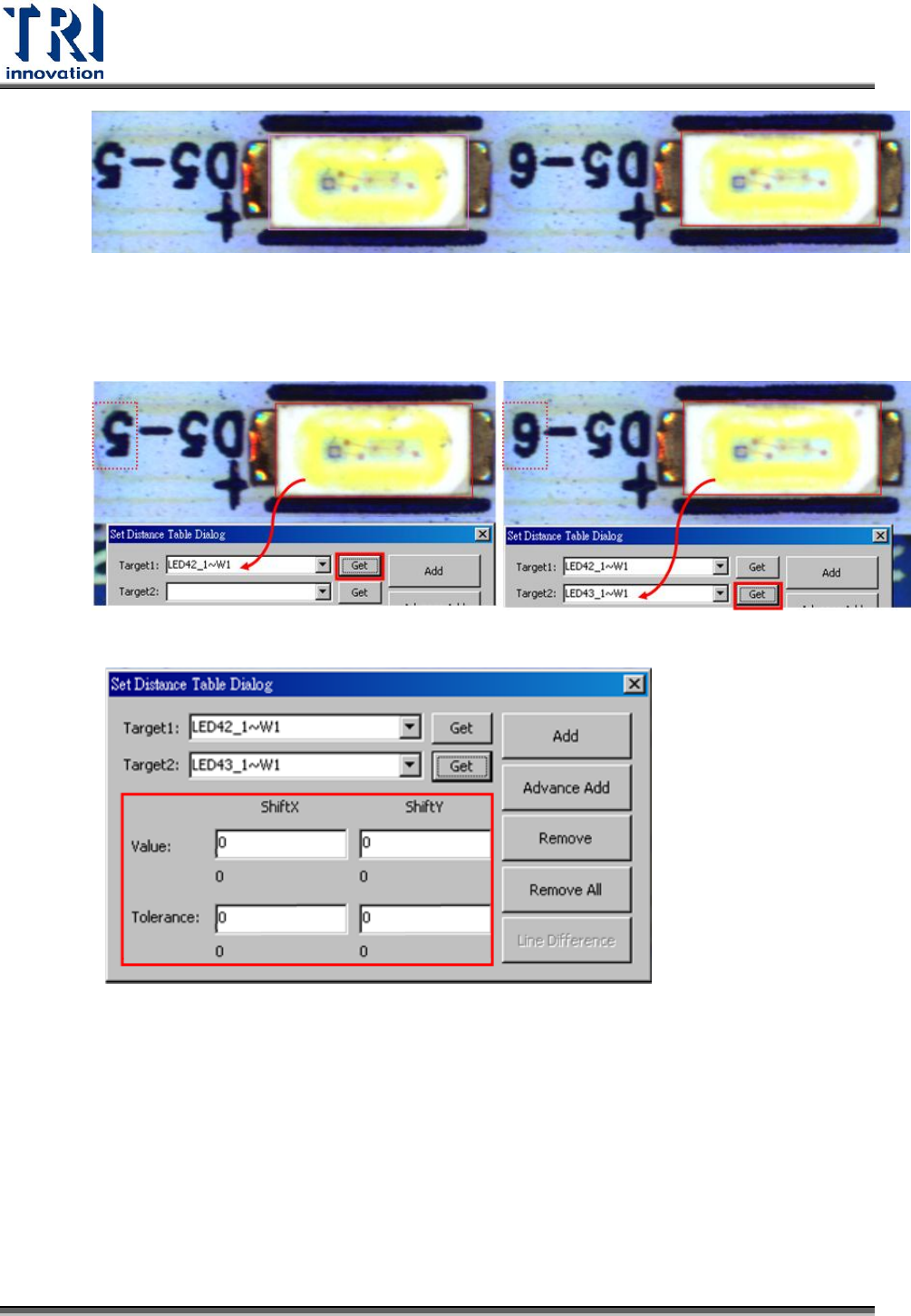

1. 只能在 Train Dialog 做設定(按右鍵選擇[Set Distance])，無法在 Library 內做
設定。利用設定界面上的[Get]按鈕，將所選的框帶入 Target 內。
2. 設定二個框的距離檢測參數。
3. 完成後按下[Add]按鈕。
4. 設定可選擇是否[By Board]或[By Type] ([Target1]和[Target2]為同元件之檢測
框才可使用)設定。
檢測結果的顯示：
檢測結果在 Result Tree 以[Target1]作為顯示的元件名稱並將檢測結果存在[*.pfl]
檔內傳至 SPC。
Test Research Inc.
444 TR7700 SII User Guide–Software
10. Set Regular Test Count：當誤判過多時，可允許檢測框忽略次數的周期。舉例來
說，若設定為 3，代表每測試三次才會有一次測試此檢測框。
11. 連結檢測框：選擇有從屬關係的檢測框後，按下此按鈕可將檢測框建立連結關
係。有關連結請參考 4.9.3.9。
12. 取消連結檢測框：選擇有從屬關係的檢測框後，按下此按鈕可終止檢測框之連結
關係。有關終止連結請參考 4.9.3.10。
13. 拷貝檢測框：複製目前所選擇的檢測框。
14. 剪下檢測框：剪下目前選擇的檢測框。
15. 貼上檢測框：在萬用框所在的位置，貼上先前拷貝或是剪下的檢測框。
使用方法：首先選擇所要的檢測框並按下[拷貝檢測框]或[剪下檢測框]，接著在目
標 FOV 上按下[貼上檢測框]，此時還不會出現檢測框，需將滑鼠移動到正確位置
再按下滑鼠左鍵，會出以下對話窗，輸入此顆元件資訊後，按下[確定]即可。在
新增元件附近 2mm 的範圍內若有其它的元件，則無法貼上檢測框。
16. 移動到左邊 FOV ：將所選擇的檢測框移動到左邊 FOV 內檢測。
17. 移動到右邊 FOV ：將所選擇的檢測框移動到右邊 FOV 內檢測。
Test Research Inc.
TR7500 Series User Guide–Software 445
18. 移動所有檢測框：一次移動在同一張 FOV 中所有的檢測框。點選後會出以下對話
方塊，可輸入欲移動的畫素數，正 X 代表向右移，正 Y 代表向下移，接著按下
[OK]按鈕即可。若有一檢測框移動後會超出該檢測框所在的 FOV 位置或在 FOV
影像邊緣 8 畫素內，則該檢測框不會移動。
19. 復原刪除檢測框：復原上一個刪除的檢測框。
20. 旋轉檢測框的方向性：每點選一次可以將檢測框的方向性旋轉 90 度(須配合功能
表區的顯示方向性一起使用)。
21. 邏輯設定：出現邏輯設定視窗，可在此設定元件的檢測方法。詳細的使用方式請
參閱 4.9.8.1 邏輯設定。
22. 檢視邏輯：檢視本專案內所有設定的邏輯，且可以在此選擇邏輯將之刪除。
23. 逆邏輯：按此按鈕可將本檢測框的[逆邏輯]功能打開，被設定逆邏輯的檢測框檢
測後，若其結果為通過比對條件則系統會顯示[Inverse Fail]， 而未通過比對條件
者系統會顯示[Pass]。
24. 測試：將選擇的檢測框設定為[測試檢測框]或[測試元件]。
