Test Research Inc.
454 TR7700 SII User Guide–Software
參數說明：
>>：將該元件加入 Pad reposition 功能。
<<： 移除該元件的 Pad reposition 功能。
移除後，參數設定也會消失，日後若要重新加入需重新設參數
Active: Pad reposition 開關。勾選代表開啟，元件名稱前顯示”O”；取消
勾選代表關閉，元件名稱前顯示”X”，參數設定會保留。
Get Parameters：從萬用框擷取參數複製到對話視窗。
Set Parameters：將對話視窗參數設定複製到萬用框。
Set As Default：設為預設參數， 供新加入元件使用。
Apply to All：所有元件皆套用目前參數
Apply：套用設定，不關閉對話視窗。
OK：套用設定，並關閉對話視窗。
3. 在 Type List 中選擇想要使用 Pad Repostion 的元件後，將萬用框移動到想要使
用 Pad Repostion 的 Missing 框，接著，使用者可以選擇 RGB Weighting 或者
Color Space 的方式進行重新定位。
(1) 權重分割法(RGB Weighting)：
i. 找出 RGB 中最能凸顯焊盤的 Phase 來加強。

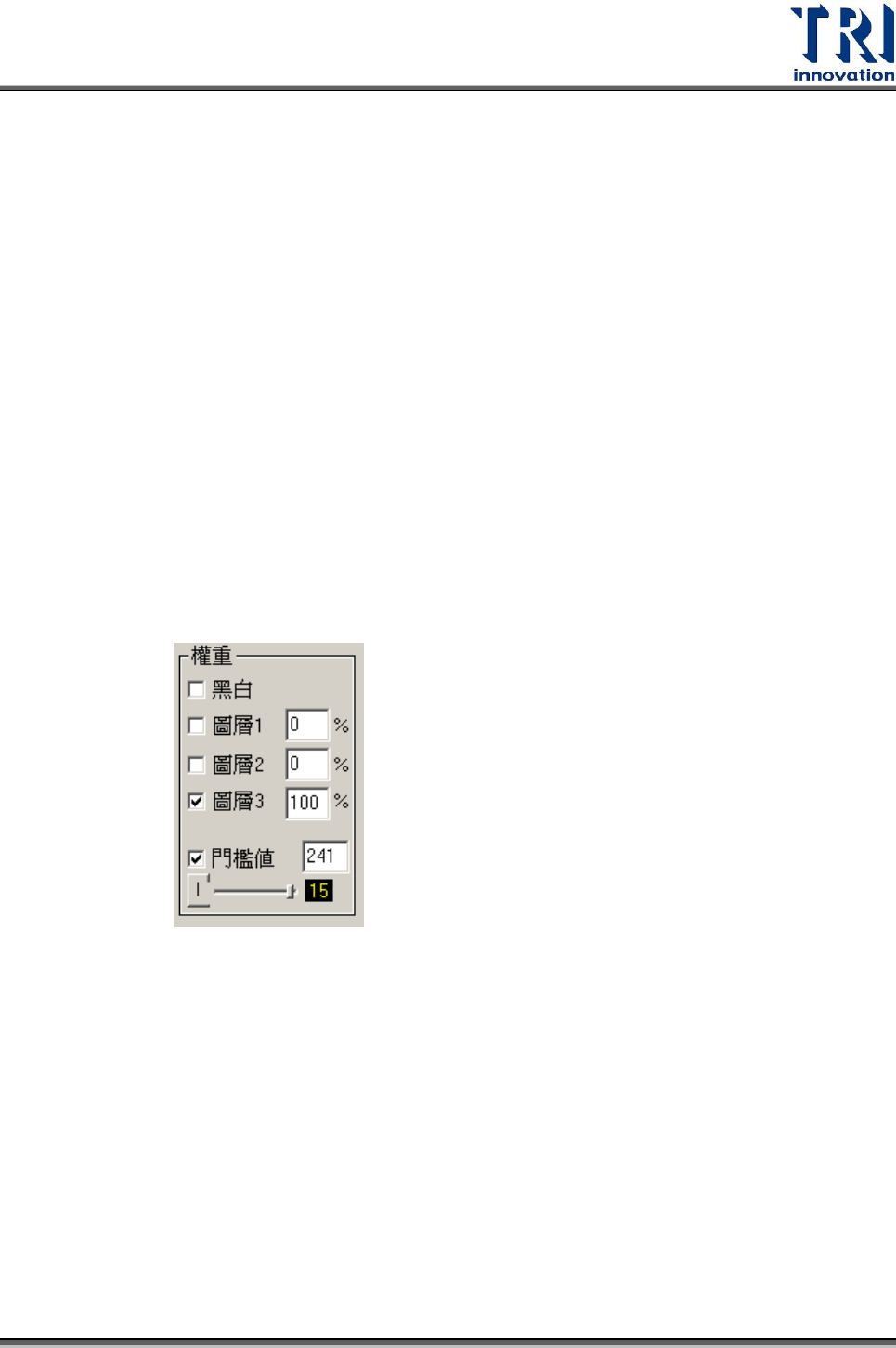

ii. 調整 Threshold 至適合值(意指黃色區域須包含兩端焊盤，如下圖所
示)。二值化切出的焊盤的範圍越大越好，但也要與背景雜訊保持距
離，太靠近甚至相連將導致焊盤被濾除。
Test Research Inc.
TR7500 Series User Guide–Software 455
iii. 如果需要使用反白二質化，可以勾選 Inverse。
iv. 當權重設定完成，在 Pad Reposition 視窗按下[Get Parameters]按鈕。
v. 按下 Apply 按鈕完成設定。
(2) 色彩空間法(Color Space)：

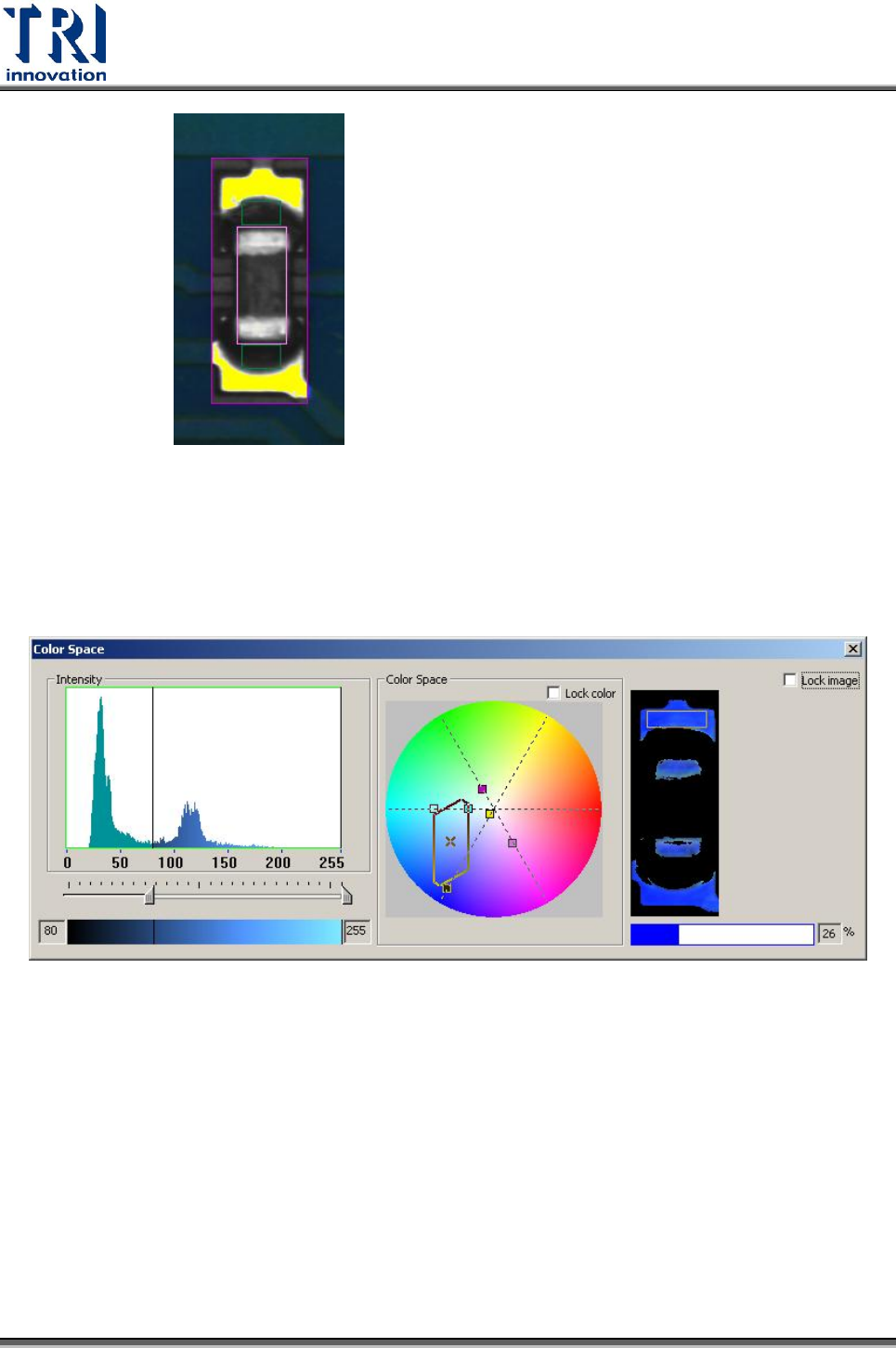

i. 使用滑鼠右鍵在擷圖 Chip 縮圖上的焊盤區拖曳出要選取的顏色範圍，程
式即自動做分析，並顯示出 Pad 的亮度與色彩空間區域。
ii. 得到初值後，需再進一步做微調，來切出正確的焊盤。
iii. 為了讓所選取的色彩空間更具彈性，以因應其他相同元件焊盤可能的顏
色變化，建議再將亮度與色彩空間範圍放大，此時可用滑鼠滾輪來放大
/縮小亮度與色彩空間交集區域。詳細的設定請參閱 Color Space。
iv. 若沒有要將較亮的白線或其他雜訊濾除的需求，建議將亮度的上限值調
至 255，以免焊盤中較亮的區域反而被濾除。
v. 調整完成後，在 Pad Reposition 視窗按下[Get Parameters]按鈕。
vi. 按下 Apply 按鈕完成設定。
備註：Extend width and height value：設定延伸搜尋範圍。
(1) 以零度方向為基準，Width 為元件 X 方向延伸值，Height 為元件的 Y 方向延伸
值。
Test Research Inc.
456 TR7700 SII User Guide–Software
(2) 先使用萬用框調至適合大小，再使用 Get Parameters 將數值取進來。
(3) 由 Chip 的 missing 框往外延伸，大小應適中，至少須將焊盤完整包含進來，也
不應過大導致涵蓋到非待測物。
(4) Pad 的位置通常落在 Chip 兩端白頭外側的位置，為了涵蓋到焊盤，零度水平方
向的 Chip，Width 設定的值通常會較大，反之零度垂直方向的 Chip，Height 設
定的值會較大。
4. Pad Reposition 測試結果：
(1) 成功：依 Pad reposition 結果修正 shift 值，外框呈現淺藍色。
(2) 失敗：Pad reposition 結果異常, 不修正 shift 值，外框呈現暗紅色或無出現外
框。

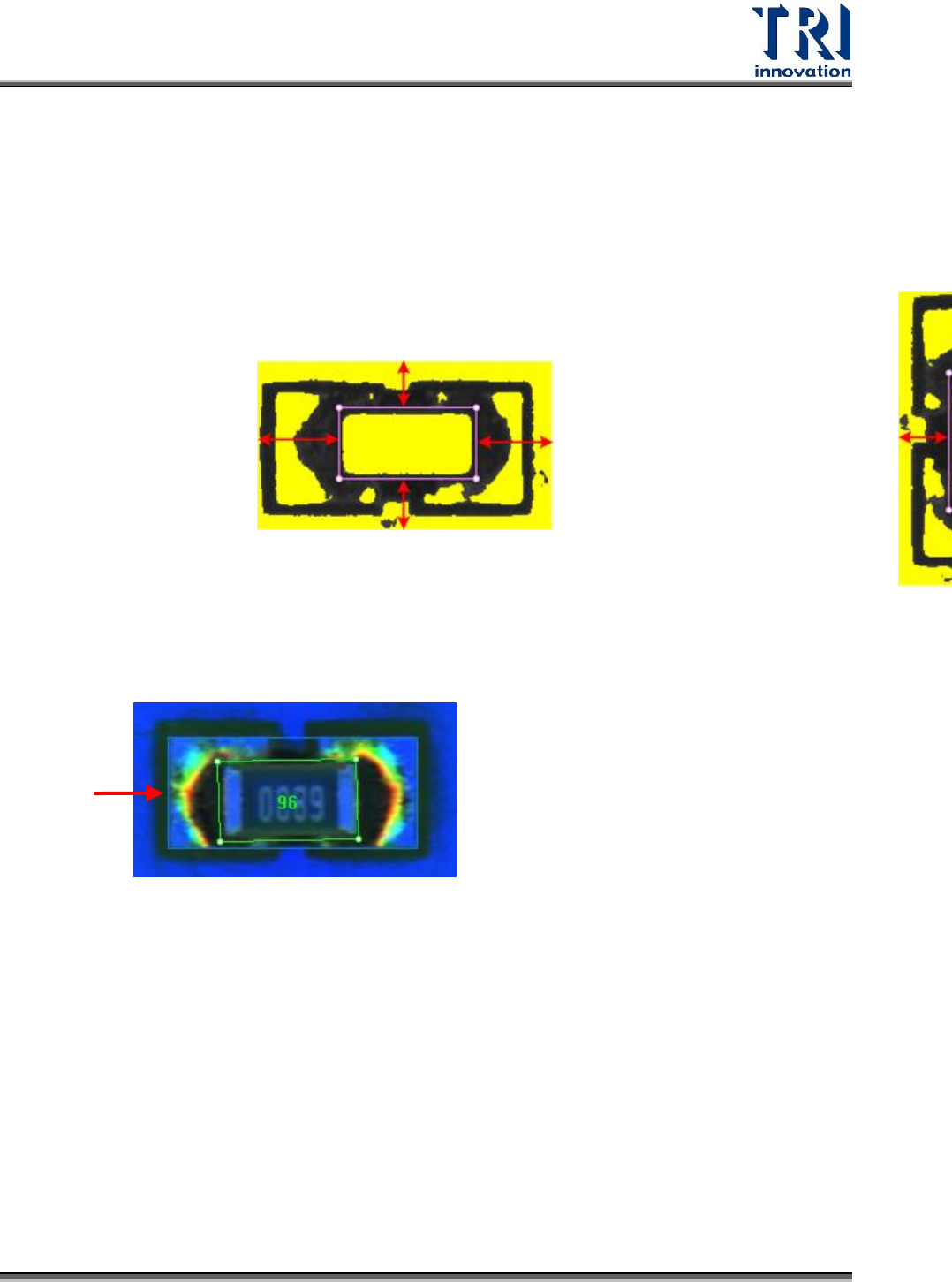

Extend Width = 70
Extend Height = 40
Extend Width = 40
Extend Height = 70
水平方向 Chip：
垂直方向 Chip：
