Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 33 7. 按下 [ 定位對位標記 ] 按鈕 ( ) ，設定第二對位標記點。 8. 輸入第二個對位標記點的名稱以及所在的板號，按 [ 確定 ] 。或按下 [ 無 CAD] 使用手 動尋找定位標記位置。 9. 同設定第一對位標記的方式去擷取第二與第三 對位標記點。完成後，會如下圖所 示，影像右方會有三顆對位標記點的縮圖。
Test Research Inc.
32 TR7700 SII User Guide–Software

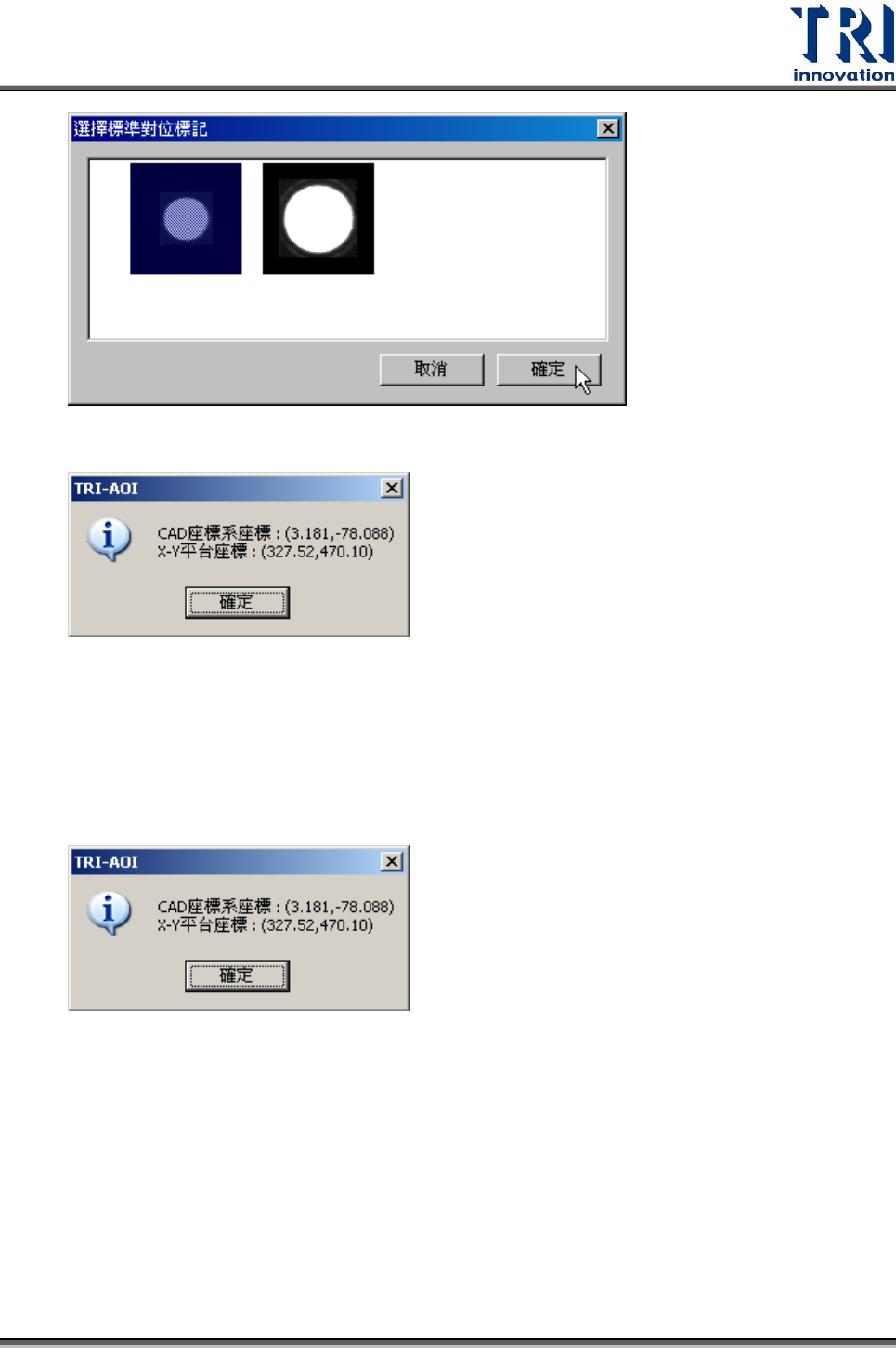

Step3. 出現視窗顯示標記點的座標，按[確定]。
Step3. 系統將以選擇的影像作為標記點的標準影像。
不使用標準對位標記影像
Step1. 選擇[否]。
Step2. 出現視窗顯示標記點的座標，按下[確定]。
Step3. 系統將以目前抓取的影像作為標記點的標準影像。
Test Research Inc.
TR7500 Series User Guide–Software 33
7. 按下[定位對位標記]按鈕( )，設定第二對位標記點。
8. 輸入第二個對位標記點的名稱以及所在的板號，按[確定]。或按下[無 CAD]使用手
動尋找定位標記位置。
9. 同設定第一對位標記的方式去擷取第二與第三對位標記點。完成後，會如下圖所
示，影像右方會有三顆對位標記點的縮圖。
Test Research Inc.
34 TR7700 SII User Guide–Software
10. 如果使用多標記點功能(註冊表中 MultiFM=1)，此時可以繼續增加標記點數量而
不會做標記點重複學習，目前數量最多可至 18 個。如果需要重新設定對位標
記，可以選擇[設定]>[清除所有對位標記]後，再次重新設定所有對位標記。
11. 按[下一步]按鈕，會出現以下視窗，按下[關閉]。
12. 此時，ATPG 流程裡[建立電路板元件資料]的所有步驟都已經完成，畫面上也已將
完成的步驟畫上
作記號。
2.6 編輯元件資料庫(Library)
此步驟是針對不同封裝類型(Type)的元件，建立其專屬的資料庫，其內容包跨產生所
需的檢測框、安排檢測框的大小及位置、設定各檢測框的參數，以及抓取所需標準影
像等等。所產生的元件資料庫將被儲存在[C:/AOI/TRI_USER_LIB]資料夾中。
