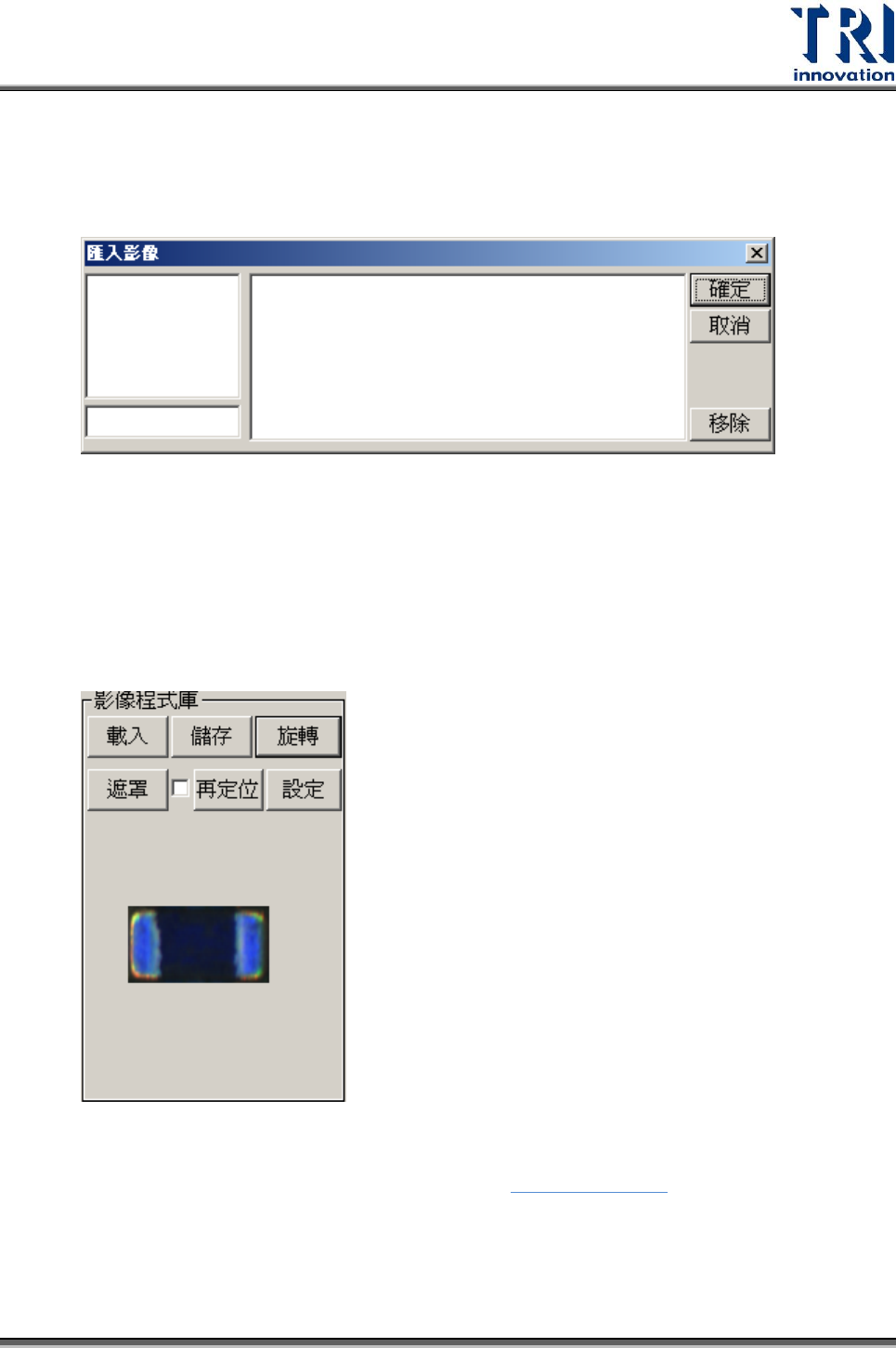

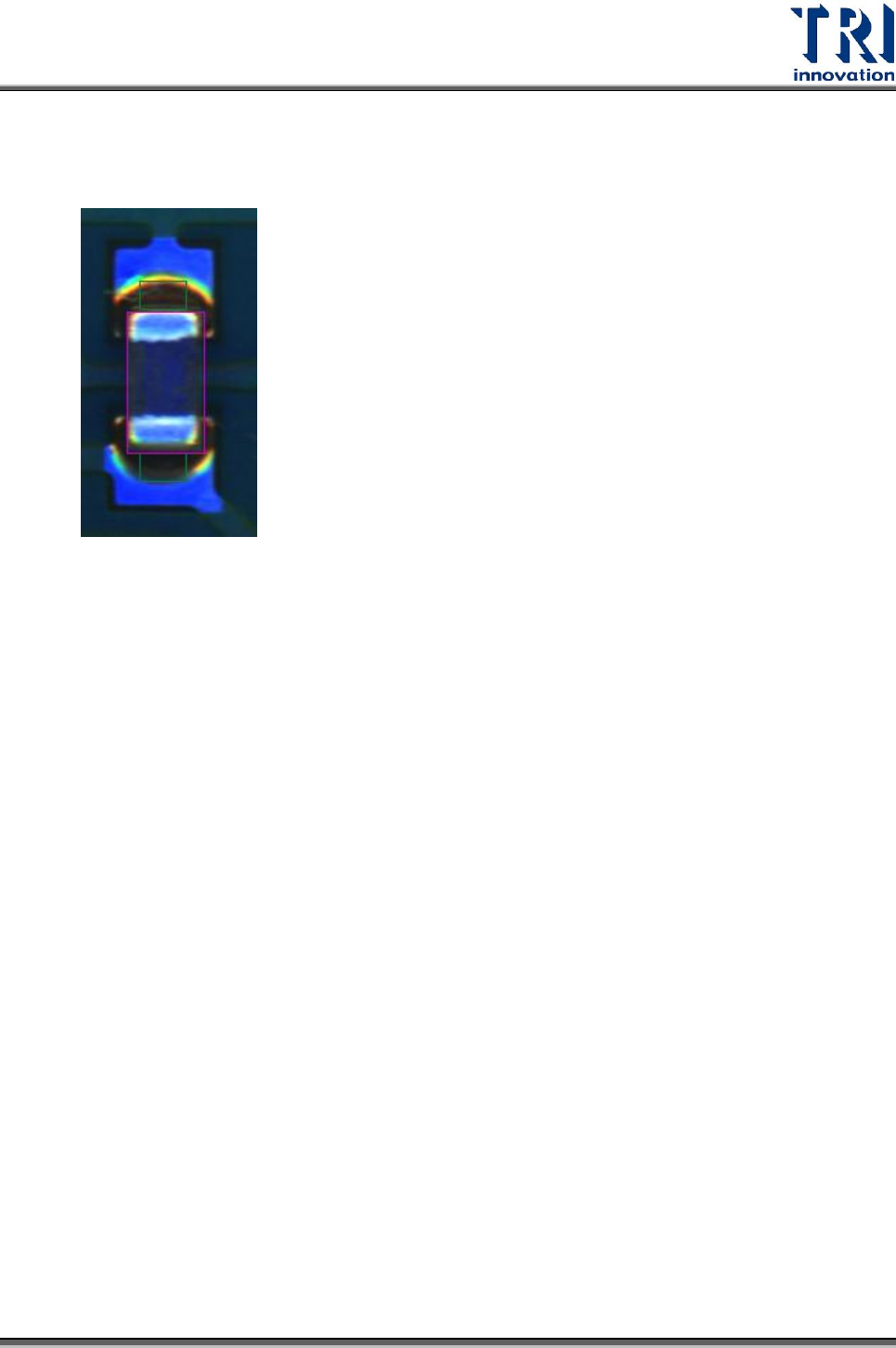

Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 465 5. 再定位 根據當前的元件影像為標準影像，將選擇類型的元件依此影像重新定位其位置。 若將前方方塊打勾，表示系統會將與標準影像相比後影像相似性達設定分數的元 件以指定的名稱做為新類型的名稱。更改後系統會以訊息告知有多少個元件的類 型被變了。 6. 設定 將目前萬用框裡的影像擷取到此區。詳細使用方法請參閱 5.6.5…
Test Research Inc.
466 TR7700 SII User Guide–Software

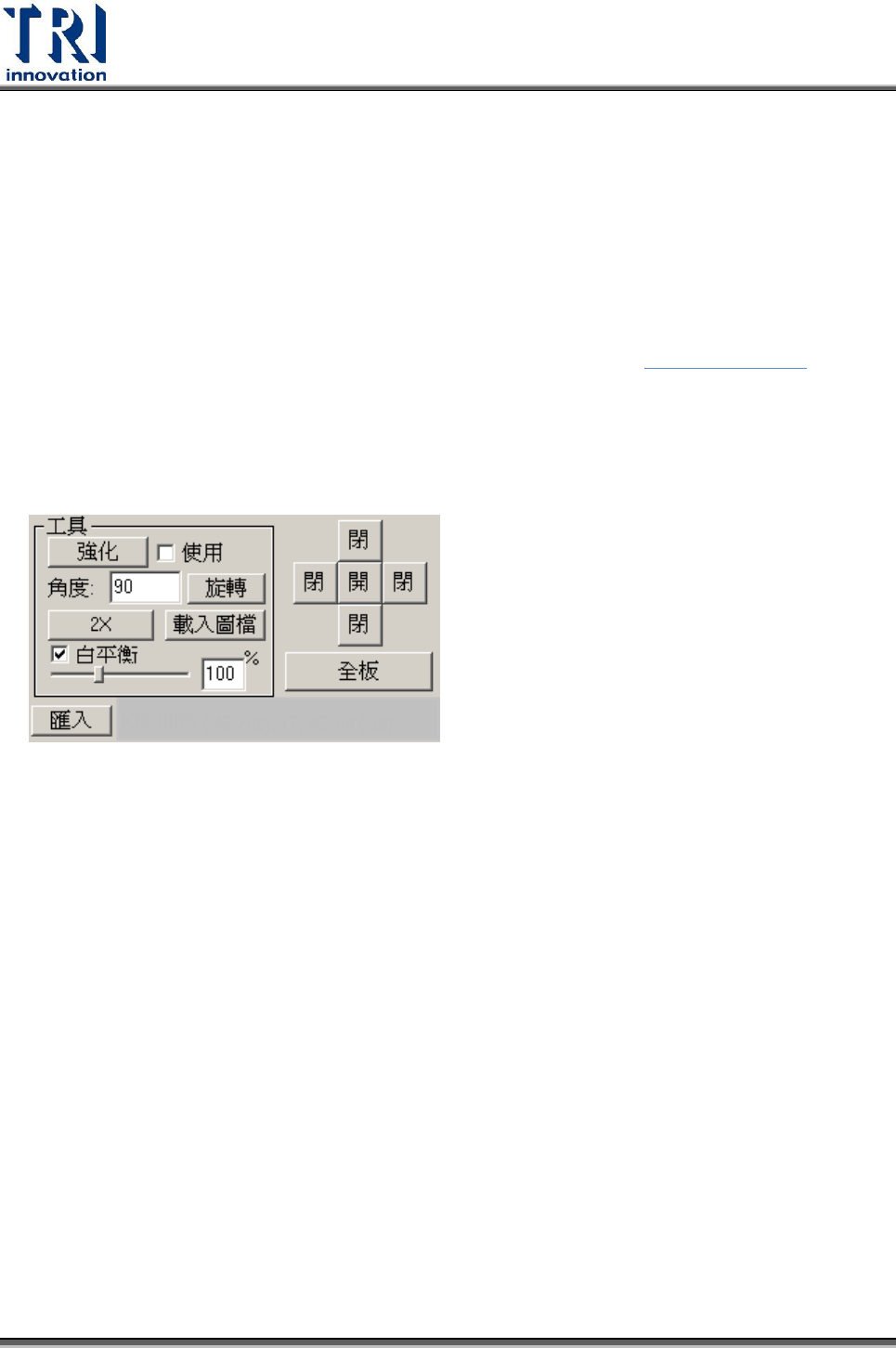

1. 強化
增強萬用框內影像的亮度及對比。
2. 使用
開啟[強化]功能。勾選表示使用，不勾選表示取消。
3. 旋轉
旋轉萬用框至指定角度。
4. 角度
設定旋轉角度。輸入角度後按下[旋轉]，可將萬用框旋轉指定角度。
5. 2X
本按鈕重複按下可進行一倍、兩倍及四倍影像顯示的切換。按下本按鈕系統以萬
用框所在位置為中心，顯示兩倍或四倍放大的 FOV 影像，放大的影像僅供檢視
用，若要進行程式編輯需回復到一倍影像時進行。
6. 載入圖檔
可以瀏覽路徑並載入其他已存在的 FOV 影像。此影像載入後僅供檢視用，並不
會儲存在程式當中
7. 白平衡
對於目前選擇的燈光有做白平衡補償。預設為開啟。
8. 開/閉/全板
可切換想要鏡頭下的 FOV 影像。圖中所標示的是四個方位以及正上方的鏡頭。
當開啟相關的鏡頭後，會在電路板大圖區顯示出其 FOV 分布位置。
