Test Resear ch Inc. 472 TR 7700 S II User Guid e – Softwar e Step4. 按下 [ 增加代料 ] 按鈕。 Step5. 選擇套用規則即完成新增代料影像。 Step6. 選擇是否要依群組加入代料。選 [ 是 ] ，則該元件會儲存在相同類型元件的 R 或 C 類的群組中；選 [ 否 ] ，會則該元件會儲存在 None 的群組中。
Test Research Inc.
TR7500 Series User Guide–Software 471
可針對所有的檢測框或是只針對尚未學習的檢測框進行調整。而系統只會針對相
似性夠高的檢測框進行自動調校。

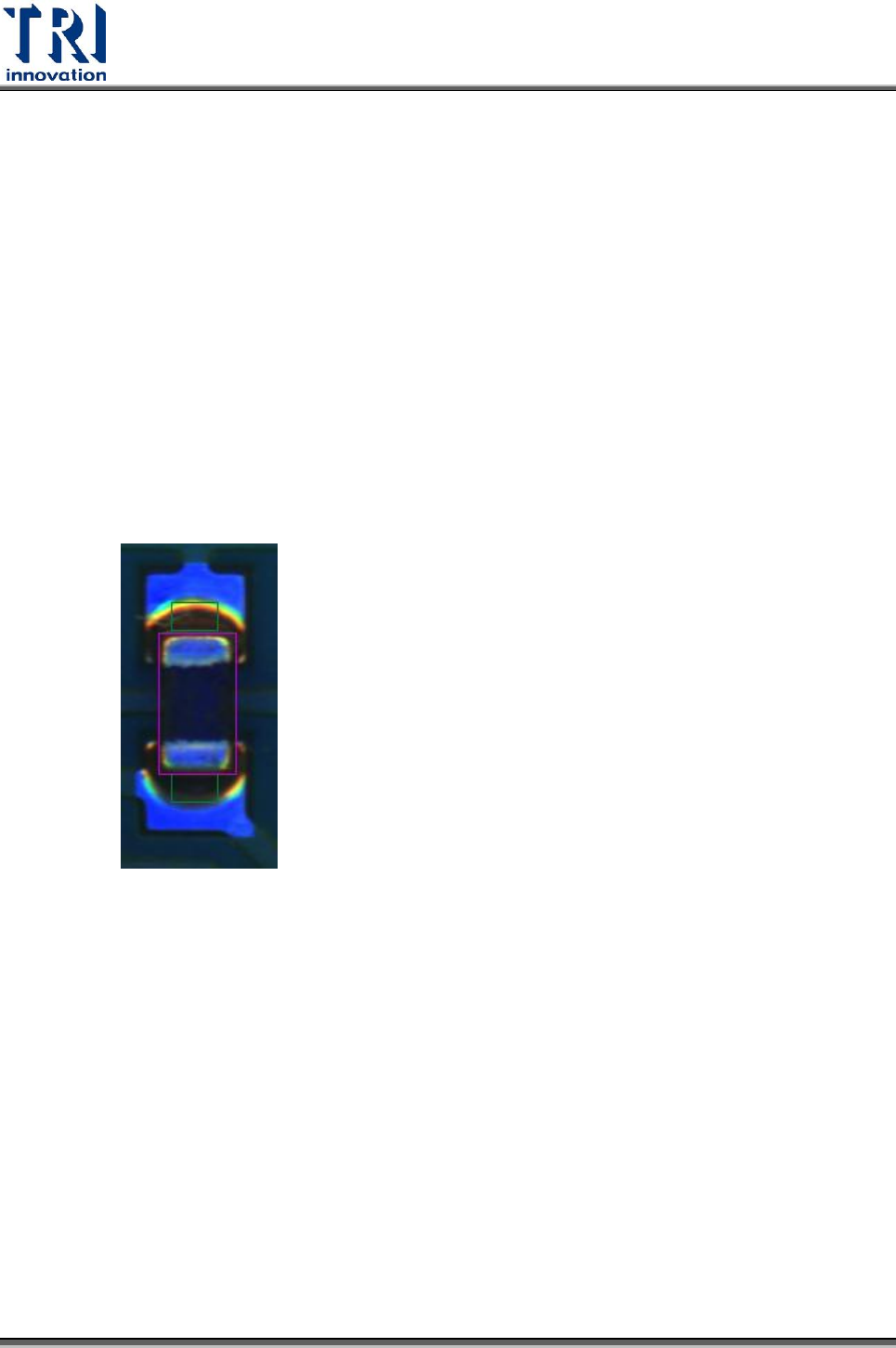

5. 增加代料
對於[Missing]或[Missing Polarity]增加代料影像。增加代料影像即是對於此元件
增加一個標準影像，在檢測時，只要待測影像與代料影像中的其中一個影像相似
度超過門檻值時，即可認定此元件為通過。代料影像的數目並沒有限制，但使用
者需小心必須為本元件的標準影像之一才可以增加為代料影像。
設定步驟：
Step1. 選擇一檢測框。
Step2. 將萬用框移動到標準影像的位置上。(點選檢測框後，在左鍵點選萬用框兩
下，此時，萬用框會套用到所選擇檢測框的位置，並且與其大小相同。)

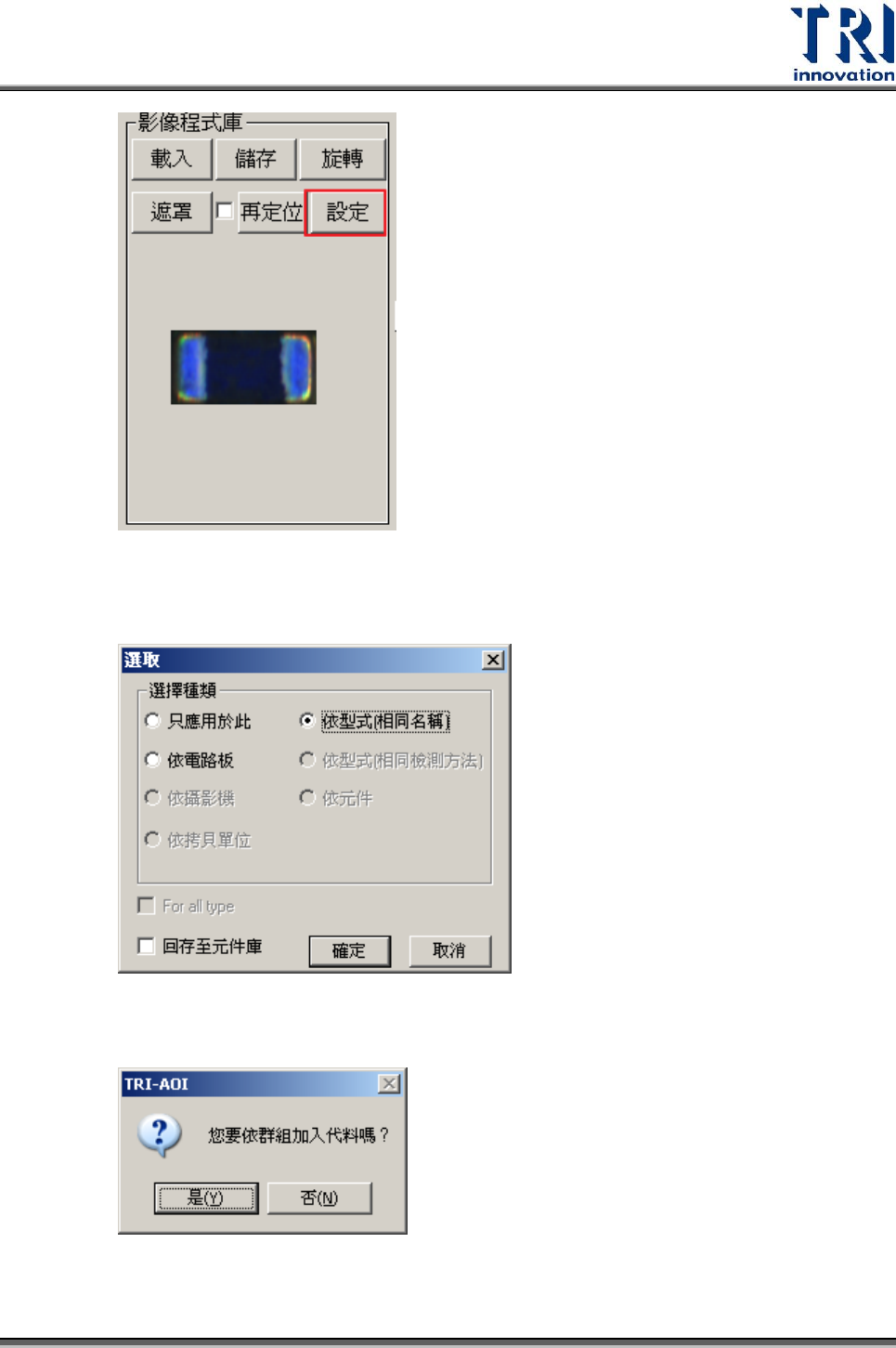

Step3. 在影像程式庫區按下[設定]來擷取萬用框內的影像。
Test Research Inc.
472 TR7700 SII User Guide–Software
Step4. 按下[增加代料]按鈕。
Step5. 選擇套用規則即完成新增代料影像。
Step6. 選擇是否要依群組加入代料。選[是]，則該元件會儲存在相同類型元件的 R
或 C 類的群組中；選[否]，會則該元件會儲存在 None 的群組中。
Test Research Inc.
TR7500 Series User Guide–Software 473

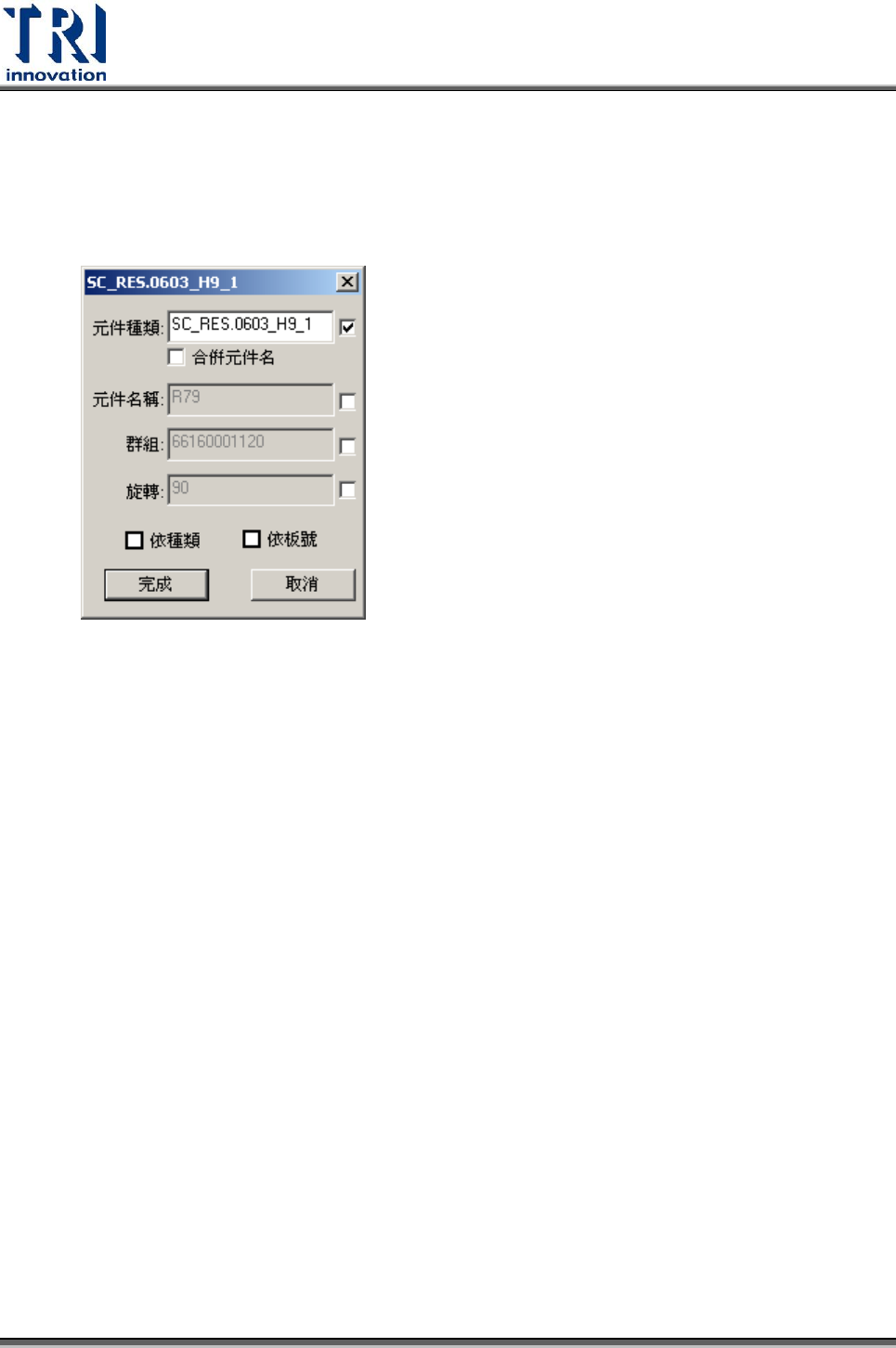

6. 編輯元件
編輯元件的資訊。在欲改變的項目右方打勾後，修改其內容，接著按下[完成]，
即可完成本顆元件內容的些改。若要使用[依種類]或[依板號]來修改多顆元件的
話，須在該項目前先打勾，即可一次修改多顆指定的元件
選項說明：
元件種類：修改元件類型。
合併元件名：將元件之形式前增加元件名稱前之英文字。例如 R5 的形式名稱
變更為 R402。
元件名稱：可修改元件名稱。
群組名：可修改元件所屬的群組。
旋轉：可修改元件的角度。修改本項目後，[Missing]框及[Lead]框會被設定為
[Untrain]，使用者需再自行加入標準影像。假設該元件的檢測框超出一個 FOV
的範圍，就無法在此處更改元件角度。
依種類：表示相同種類的元件資料一起更改。
依板號：表示多連板中相對位置的元件資料一起更改。
