Test Resear ch Inc. 474 TR 7700 S II User Guid e – Softwar e 7. 代料影像 檢視所選擇檢測框的所有標準影像，並對標準影像進行修改。 選項說明： 彩色：切換至灰階影像。在點選一次 [ 灰階 ] 後會回覆到彩色。 檢測：待測影像與標準影像相比之相似度 (%) 。左上角之藍色數字代表強化影 像的次數。
Test Research Inc.
TR7500 Series User Guide–Software 473
6. 編輯元件
編輯元件的資訊。在欲改變的項目右方打勾後，修改其內容，接著按下[完成]，
即可完成本顆元件內容的些改。若要使用[依種類]或[依板號]來修改多顆元件的
話，須在該項目前先打勾，即可一次修改多顆指定的元件
選項說明：
元件種類：修改元件類型。
合併元件名：將元件之形式前增加元件名稱前之英文字。例如 R5 的形式名稱
變更為 R402。
元件名稱：可修改元件名稱。
群組名：可修改元件所屬的群組。
旋轉：可修改元件的角度。修改本項目後，[Missing]框及[Lead]框會被設定為
[Untrain]，使用者需再自行加入標準影像。假設該元件的檢測框超出一個 FOV
的範圍，就無法在此處更改元件角度。
依種類：表示相同種類的元件資料一起更改。
依板號：表示多連板中相對位置的元件資料一起更改。
Test Research Inc.
474 TR7700 SII User Guide–Software

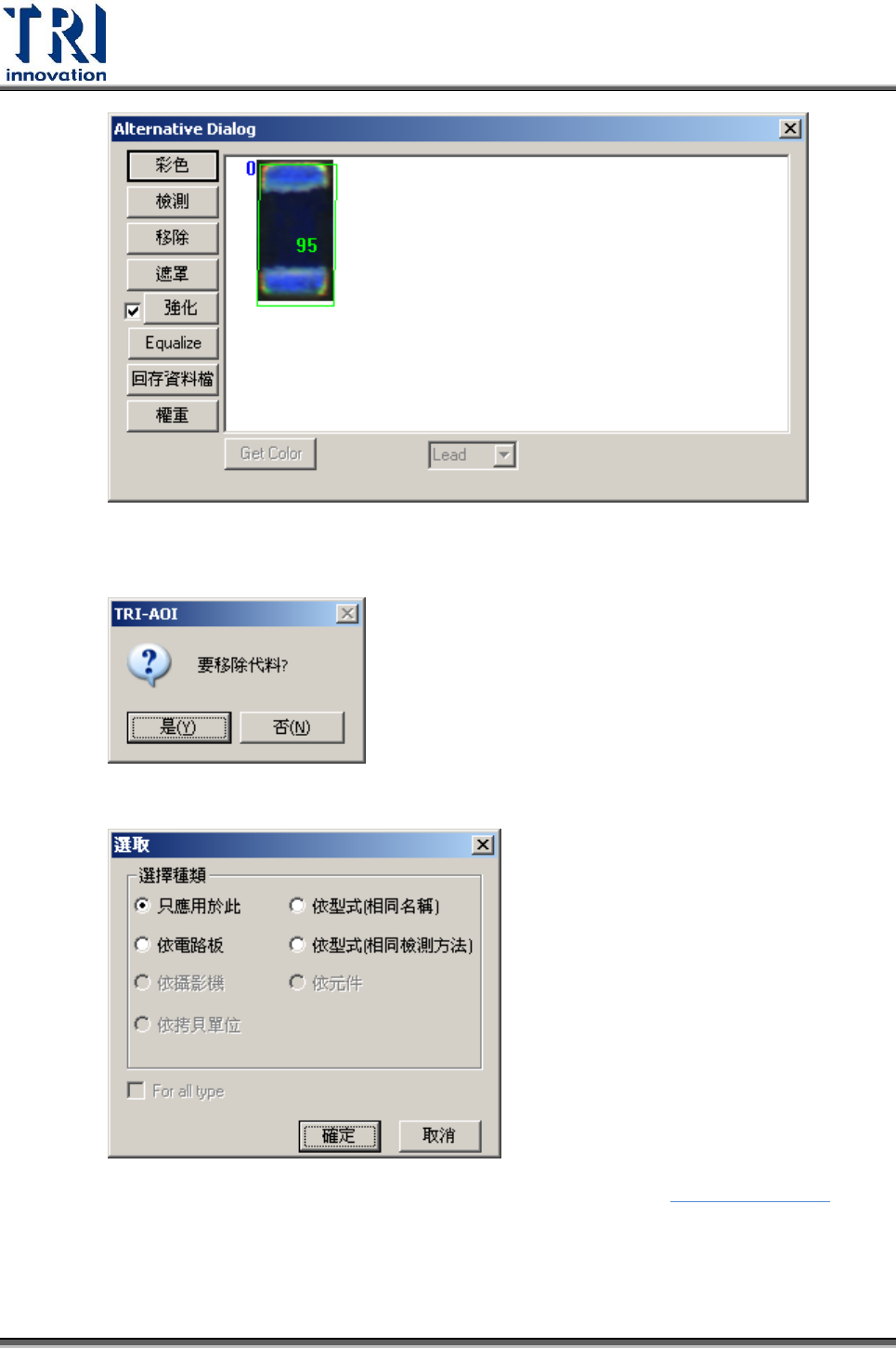

7. 代料影像
檢視所選擇檢測框的所有標準影像，並對標準影像進行修改。
選項說明：

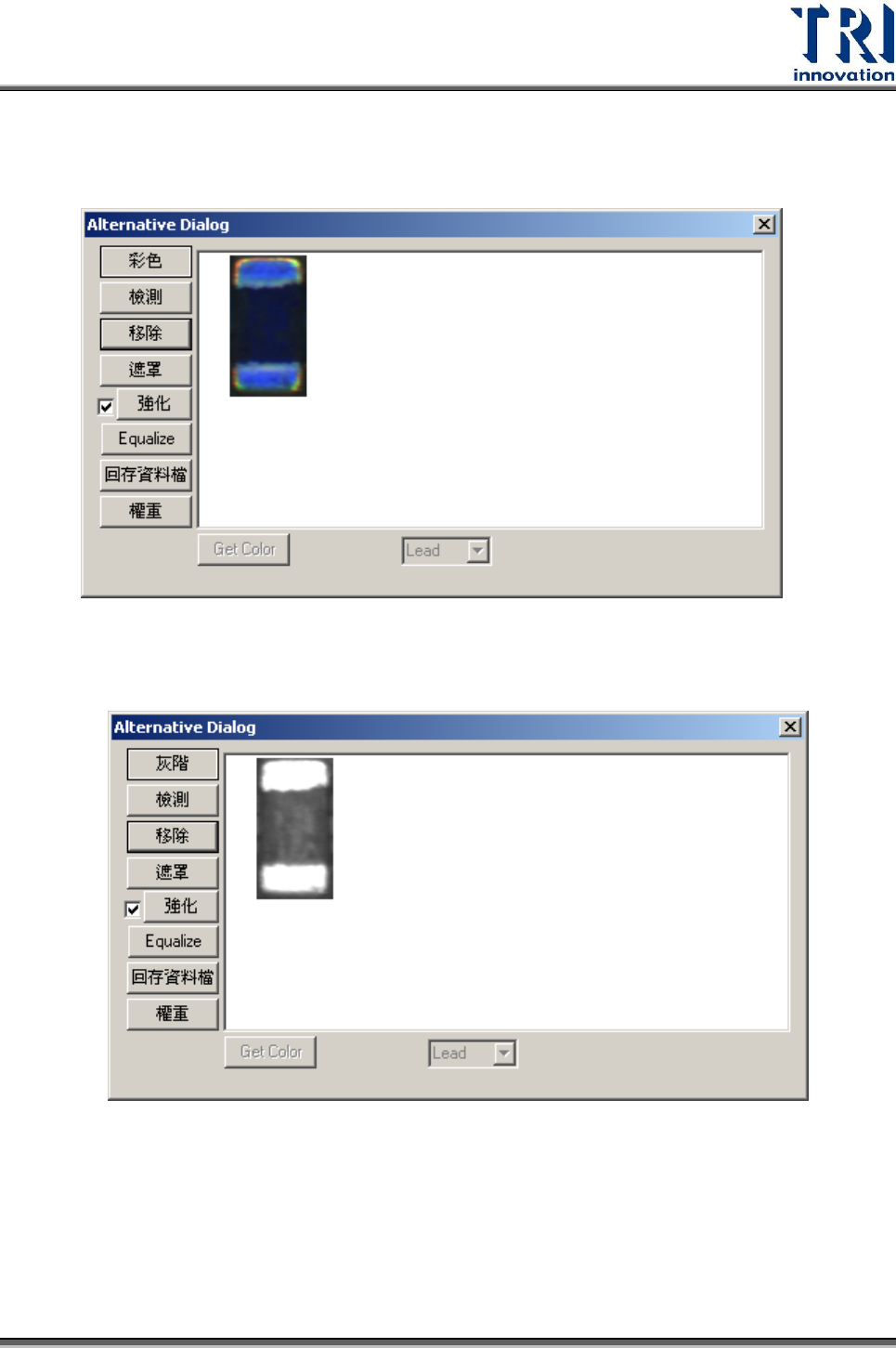

彩色：切換至灰階影像。在點選一次[灰階]後會回覆到彩色。
檢測：待測影像與標準影像相比之相似度(%)。左上角之藍色數字代表強化影
像的次數。
