10. 如果使用多標記點功能(註冊表中 MultiFM=1)，此時可以繼續增加標記點數量而
不會做標記點重複學習，目前數量最多可至 18 個。如果需要重新設定對位標
記，可以選擇[設定]>[清除所有對位標記]後，再次重新設定所有對位標記。
11. 按[下一步]按鈕，會出現以下視窗，按下[關閉]。
12. 此時，ATPG 流程裡[建立電路板元件資料]的所有步驟都已經完成，畫面上也已將
完成的步驟畫上
作記號。
2.6 編輯元件資料庫(Library)
此步驟是針對不同封裝類型(Type)的元件，建立其專屬的資料庫，其內容包跨產生所
需的檢測框、安排檢測框的大小及位置、設定各檢測框的參數，以及抓取所需標準影
像等等。所產生的元件資料庫將被儲存在[C:/AOI/TRI_USER_LIB]資料夾中。
Test Research Inc.
TR7500 Series User Guide–Software 35

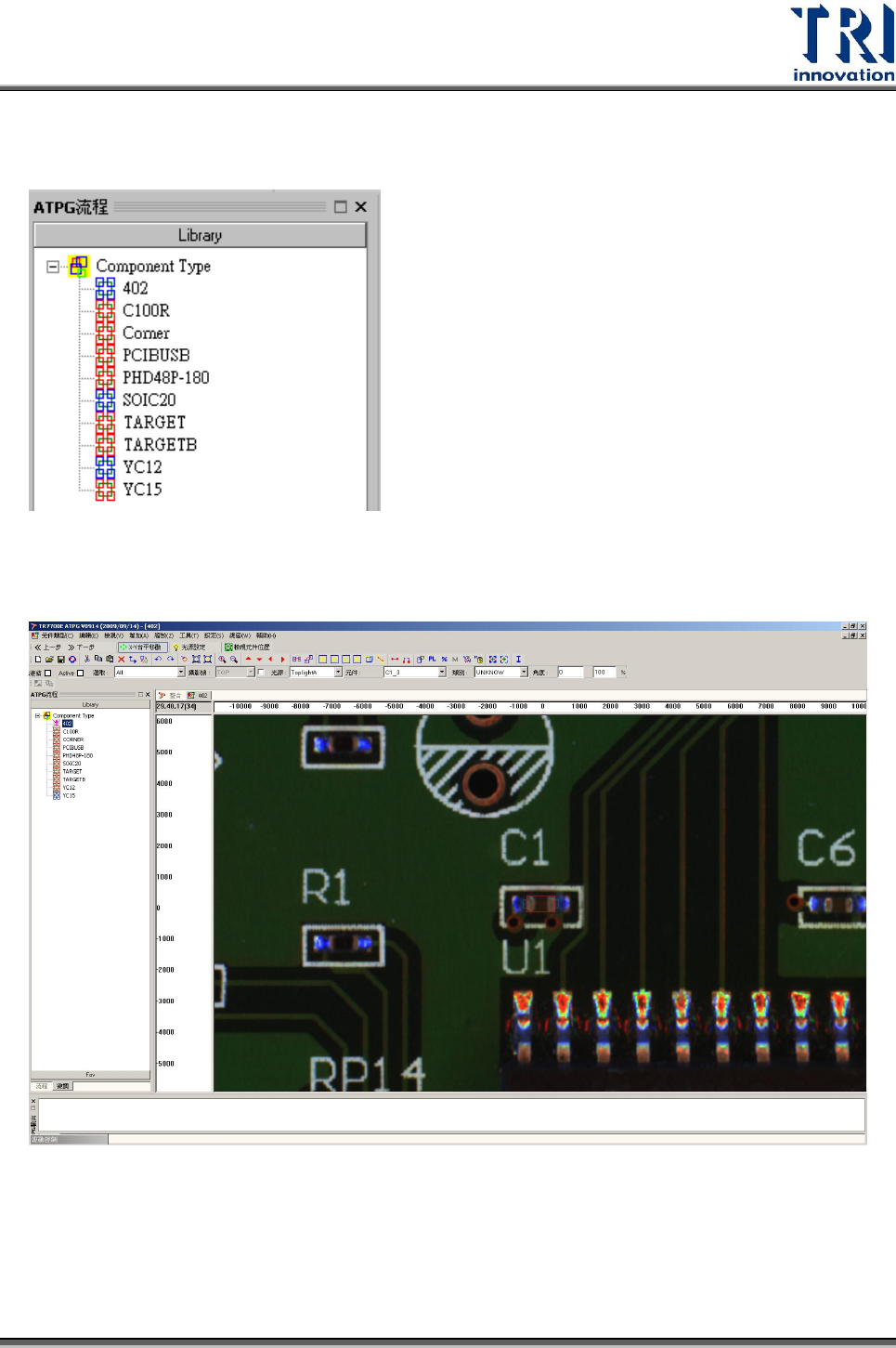

1. 在[ATPG 流程]欄位之左下方，選擇[微調]頁籤，接著點選[Library]。在
[Component Type]列表上按兩下，此時攝影機會先尋找對位標記點，接著即列出
所有類型的元件列表。
2. 進入 ATPG/Library 會詢問是否更改 Type 名稱至 primary name。進入 Library 視
窗時，若在[Name Index]中有存在位於[Secondary name]的 Type 名稱時，系統會
自動詢問是否將本機種中存在的 Type 名稱改成相對應的 Primary Name 的名稱，
若選[Yes]表示要更改。
Test Research Inc.
36 TR7700 SII User Guide–Software
3. 所列出的類型中，藍色記號表示系統中已經儲存有元件資料庫，紅色記號表示此
類型之資料庫尚未建立。
4. 在列表上以滑鼠左鍵點選後，可以編輯或檢視該類型元件之資料庫
