Test Research Inc.
TR7500 Series User Guide–Software 475
移除：將所選擇的代料影像移除。使用前須點選視窗中的代料影像，在按下此
按鈕。
另外，點下按鈕後也須選擇套用的規則。
遮罩：對於代料影像進行遮罩動作。詳細使用方法請參照 4.9.8.9 設定遮罩。
強化：可以針對代料影像進行亮度和對比的加強，而取消前方打勾符號可以將
強化的設定解除。
Test Research Inc.
476 TR7700 SII User Guide–Software

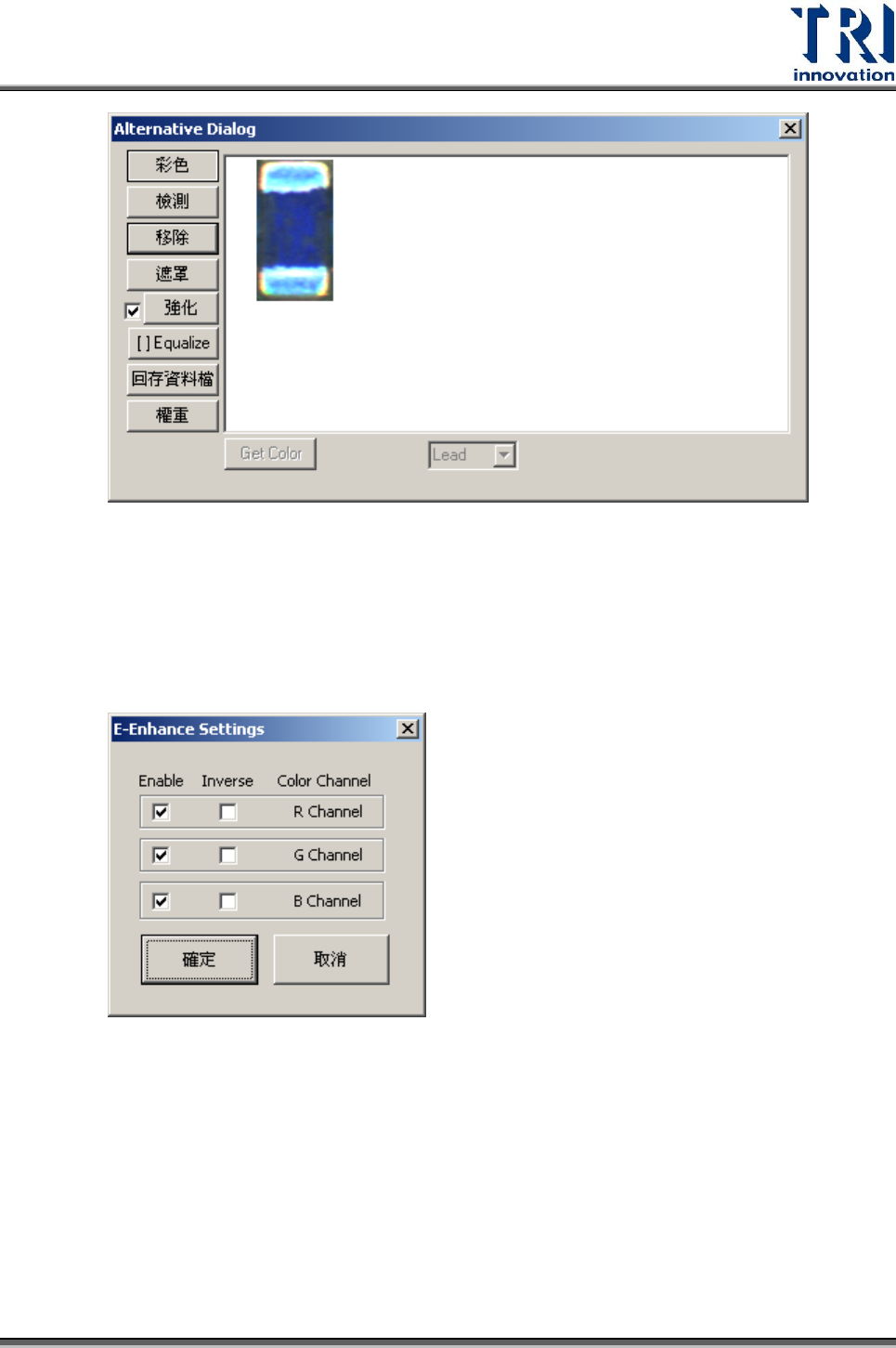

均衡化(Equalize)：使用影像強化功能(Histogram Equalization)。這種強化方
式是透過計算灰階直方圖（Gray Histogram）來拉開明暗的對比，希望提昇
Chip 文字面的檢測效果。針對 R、G、B 三個 Color Channel，分別有 Active 與
Inverse 兩個參數可以勾選。Enable 可選擇是否要強化 Color Channel，而
Inverse 可選擇是否要做反白處理。針對不同的光源與受測物特性，使用者可
能要選擇不同的參數組合，方可獲得最佳強化效果。
如下圖所示，原本的影像為不清楚的文字面。
Test Research Inc.
TR7500 Series User Guide–Software 477
經過處理後，可以發現影像清楚許多，如下圖所示。
回存資料庫：將參數回存至模組化資料庫中，作為預設值。
權重：設定影像的權重。詳細的設定請參閱 4.9.9.8 權重。
Get Color：將 Color Space 內所選取的顏色擷取到比對條件設定中。此功能一
般用於[New Color]、[New Lead]、[Chip Window] 和[[Pad Windows]框上。
Color Space 的操作請參閱 5.6.11 權重設定區
