此視窗可以讓使用者運用色彩空間圖快速的完成色彩影像切割。主要可以分為三
區: 亮度分布圖、色彩空間圖與影像擷取圖。以下將各別說明其功能：

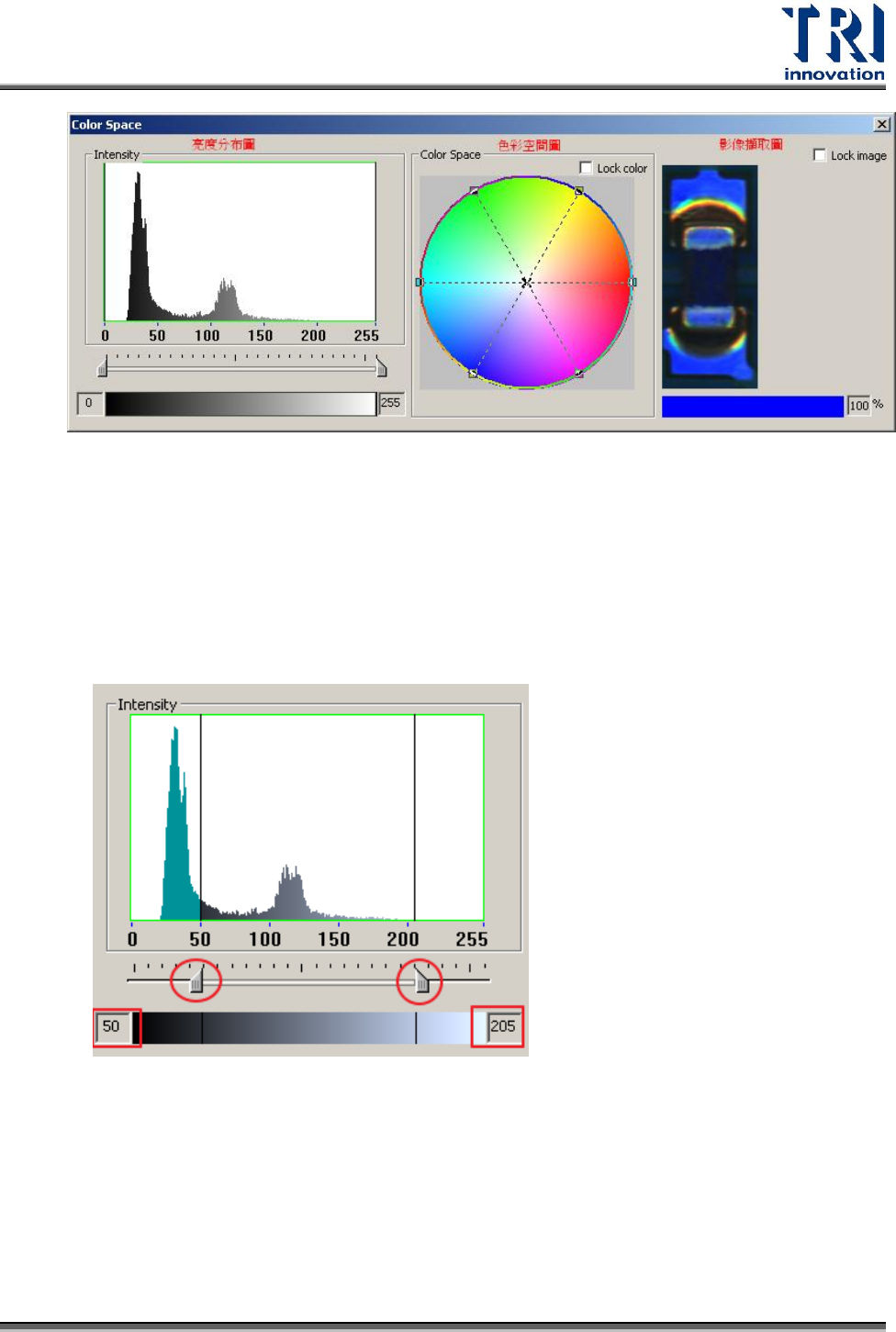

1. 亮度分布圖：
此區顯示出影像擷取圖的亮度分布，縱軸是像素總數，橫軸是亮度(範圍
0~255)。使用者可以調整控制軸(用滑鼠移動兩端的控制鍵或者使用滑鼠滾輪
來放大、縮小所要擷取的區域)，如下圖紅圈所標示。調整過後，下方的藍色直
條圖的兩端會顯示出所設定出來的亮度範圍，如下圖紅方塊所標示。
2. 色彩空間圖：
由 RGB 三個軸所組成的球面色彩分布圖。每個軸由兩個方框控制點來代表其上
下限(每個軸上的兩個方塊僅能在所在的軸上移動)，而所圍出來的交集區域即
為選取顏色範圍，預設為全選。另外，X 符號是交集區域中心點，為區域代表
色。使用者可以拖曳中心點來移動交集區域、雙點擊中心點全選色彩空間或用
滑鼠滾輪來放大/縮小交集區域。勾選 Lock color 可以固定目前所選取的顏色區
塊。
Test Research Inc.
TR7500 Series User Guide–Software 493
3. 影像擷取圖：
顯示 Active 檢測框的影像(包含搜尋範圍)，若無 Active 檢測框則自動擷取萬用
框內的影像。使用者可以用滑鼠右鍵在影像上拖曳出要選擇的顏色範圍，程式
即自動做分析，並顯示出該區塊色彩的亮度與色彩空間區域。當勾選 Lock
color，可以鎖定影像自動擷取。最下方的直條與數字顯示出所濾出色彩面積占
擷取圖的比例。
