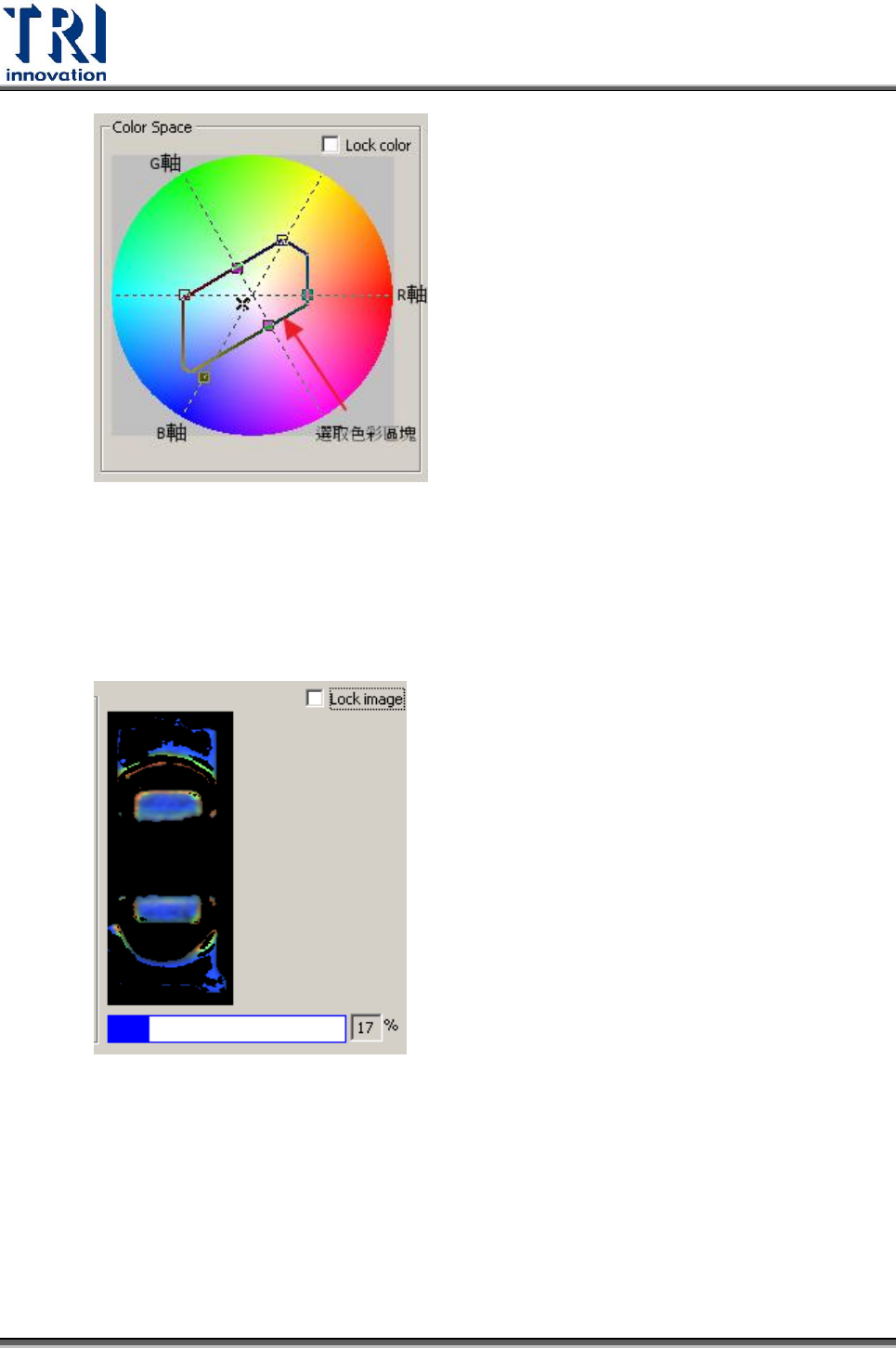

3. 影像擷取圖：
顯示 Active 檢測框的影像(包含搜尋範圍)，若無 Active 檢測框則自動擷取萬用
框內的影像。使用者可以用滑鼠右鍵在影像上拖曳出要選擇的顏色範圍，程式
即自動做分析，並顯示出該區塊色彩的亮度與色彩空間區域。當勾選 Lock
color，可以鎖定影像自動擷取。最下方的直條與數字顯示出所濾出色彩面積占
擷取圖的比例。
Test Research Inc.
494 TR7700 SII User Guide–Software
6 檢測結果視窗功能介紹
6.1 缺陷位置圖
Test Research Inc.
TR7500 Series User Guide–Software 495
顯示出在電路板上缺陷的位置分布位置、元件名稱以及其錯誤代碼。
1. 在本圖上按滑鼠左鍵一次，會顯示出兩倍大的圖。
2. 會將目前所在缺點位置標示出來，並列出其缺點項目。若使用者設定檢測模式為[自
動確認模式]，此大圖會以兩倍的大小顯示。
3. 若欲開啟已被關閉的缺點位置圖，可在鍵盤上鍵入[map] +[Enter 鍵]，即可再將此
圖叫出。
在此圖上按滑鼠右鍵會出現以下功能表：
尋找元件：點選此按鈕，可指定在大圖上標示所選擇的特定元件。
顯示缺點位置圖：勾選表示下次檢測時要出現本缺點位置圖，不勾表示下次檢
測開始不顯示。
依 FOV 來顯示瑕疵 ：不勾選表示在圖上標出所有的缺陷位置，勾選表示僅標
示出在結果視窗中點選的元件位置。
最上層顯示：勾選表示從下次檢測開始，本缺點位置圖會顯示在最上層。
