TR7500 Series User Guide–Software 497
不顯示統計結果(上)：不顯示出統計結果欄位。
重置統計結果(上)：將統計結果的數據歸零。
不顯示統計結果(下)：不顯示出瑕疵板統計欄位。
重置統計結果(下)：將瑕疵板統計的統計數據歸零。
統計結果：將電路板檢測結果統計列表，可選擇[By Panel](表示以大板子數量統
計)、[By Board](表示以多連板的小板子作統計)、[By Box](表示以全部測試的檢測

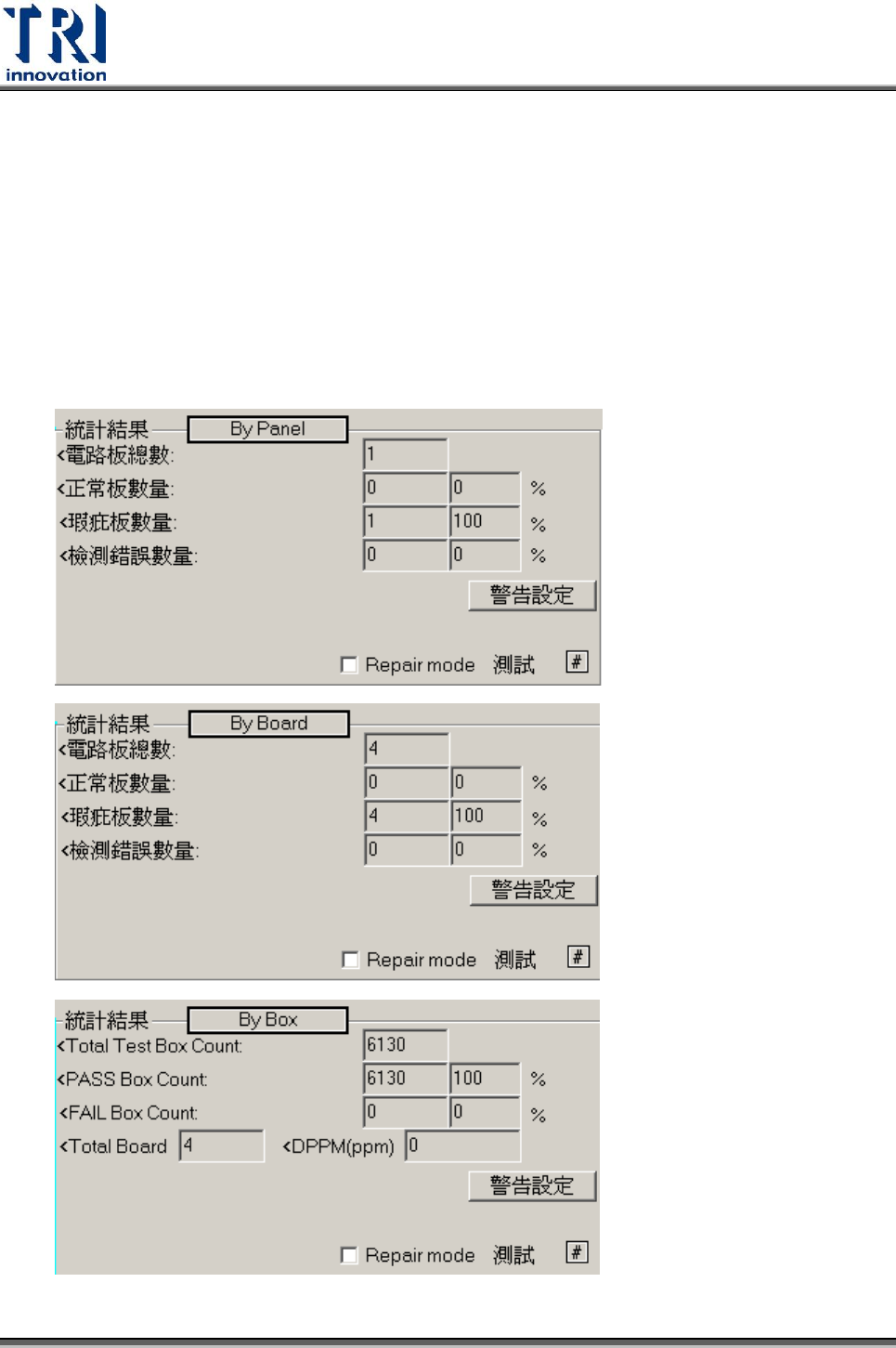

框作統計)或[By Component](表示以元件數量作統計)。顯示的介面如下列圖示。
Test Research Inc.
498 TR7700 SII User Guide–Software
介面說明：(以一般最常用的 by Board 模式來說)
電路板總數：檢測過的電路板總數，以單板計。
正常板數量：測試結果為通過的電路板數。
瑕疵板數量：測試結果為瑕疵板的電路板數。
檢測錯誤數量：測試結果為錯誤但經由人工判斷為通過的板子數目。
警告設定：可依[By Panel]、[By Board]、[By Box] 與[By Component]的不良率超
過多少後會警報。[Alarm after test count]表示測試多少片後開始本警報功能。警
報時會顯示以下畫面。
Repair mode 測試：勾選表示與維修站連結，顯示維修站經確認後回傳的統計結
果。使用此功能維修站須配合將[Setting/Other/SPCOutPut]選項設定為[True]。
若要顯示 DPMO 欄位，須在維修站端以[Window]模式 Confirm 資料。

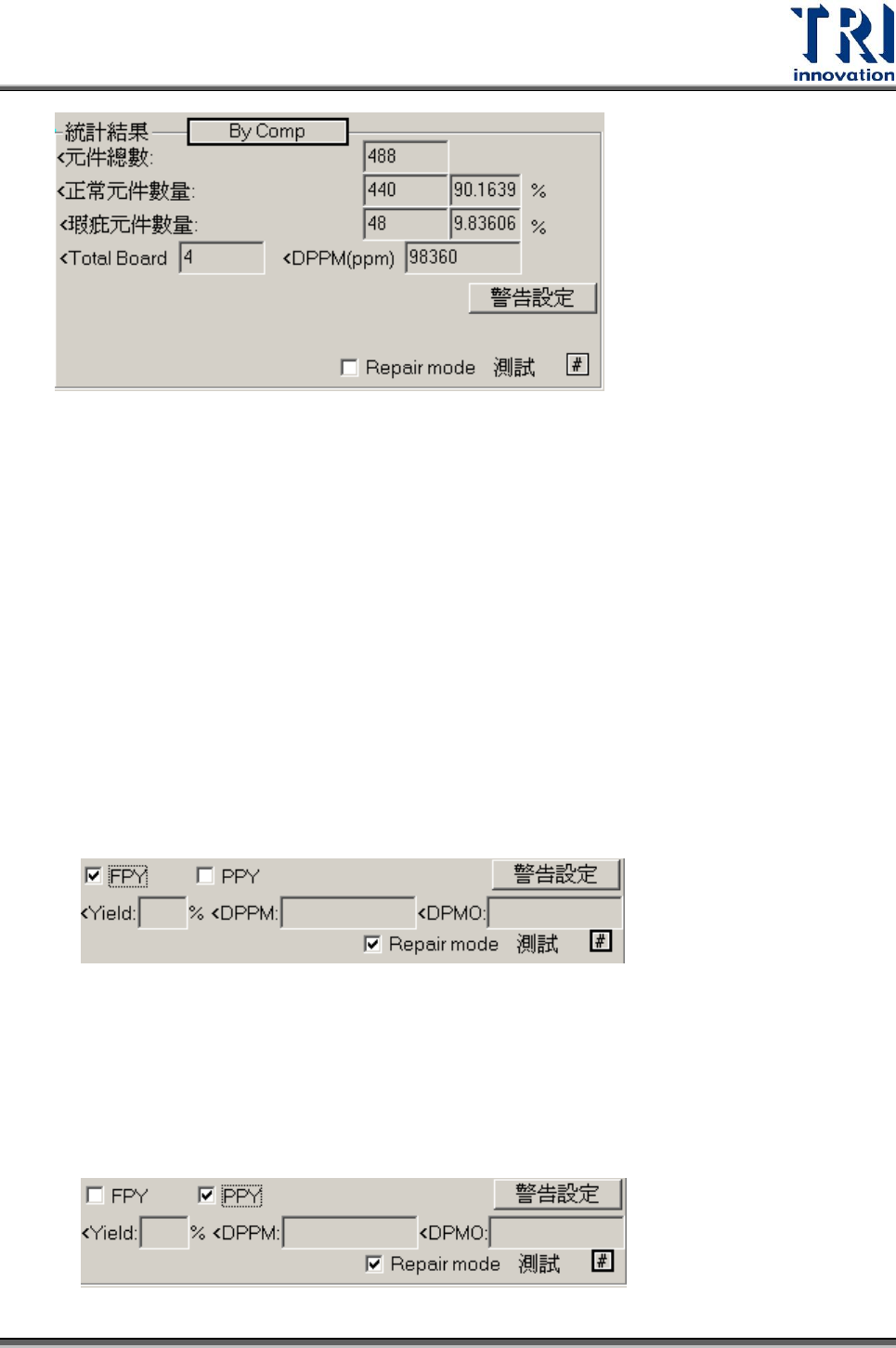

參數說明：
FPY Yield：檢測為正常板數量/電路板總數*100%。
FPY DPPM：[(確認為不良的元件數)/總元件數]*1000000。
FPY DPMO：[(確認為不良的檢測框數)/(電路板總數*板子的總檢測框
數)]*1000000。
Test Research Inc.
TR7500 Series User Guide–Software 499
PPY Yield：(檢測為正常板數量+誤判的板數)/電路板總數*100% 。
PPY DPPM：(確認為不良的元件數+誤判的元件數)/元件總數]*1000000。
PPY DPMO：[(確認為不良的檢測框數+誤判的檢測框數)/(電路板總數*板子上
總檢測框數)]*1000000。
：點選本按鈕，會出現空白欄位供使用者自行輸入檢測的[電路板總數]、[瑕
疵板數量]及[檢測錯誤數量]。輸入完成後再按[#]按鈕一次即完成設定，系統會
將設定的數字帶入統計結果欄位中。
檢測時間欄位：
顯示檢測次數、總檢測時間及尋找定位點的時間。
瑕疵板統計：列出發生的瑕疵種類次數及百分比。
Fail Rank：將元件發生瑕疵的排名列出來。可選擇依元件或依類型列出不良排
序。若在登錄檔中([開始/執行]鍵入[regedit]後按[確定]，
[HKEY_LOCAL_MACHINE\SOFTWARE\TRI]路徑下)，參數值
[SaveTop10FailImage]設定為 1 時，系統會儲存前 10 名不良元件上一次檢測為
不良的影像。可直接點選元件名稱，在 FOV 影像區域檢視儲存的影像。

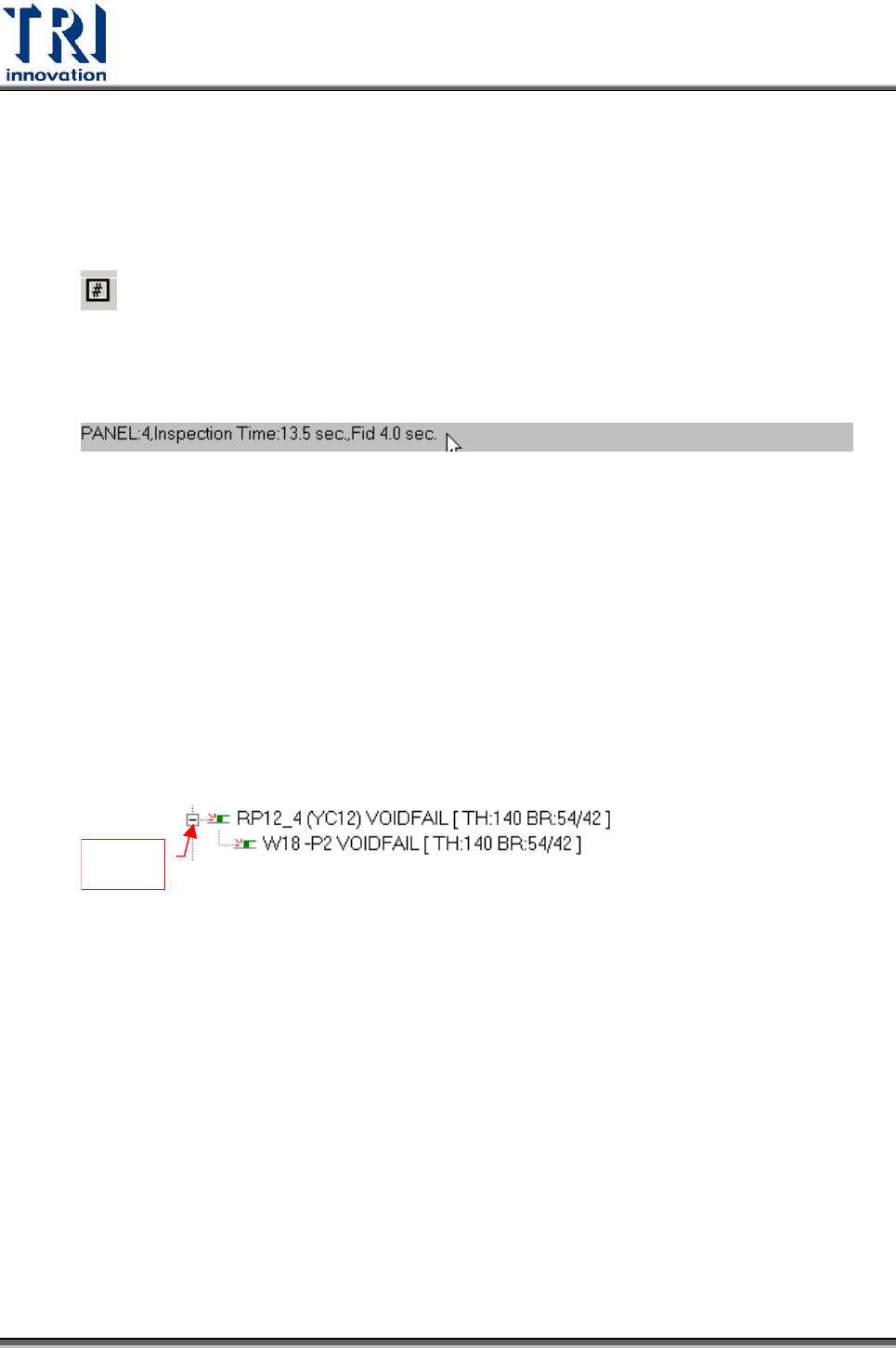

樹狀圖瑕疵列表：列出瑕疵元件的詳細錯誤內容。
元件名稱 (類型) 瑕疵種類 [瑕疵參數 檢測分數/檢測參數]
展開
檢測框名稱 瑕疵種類 [瑕疵參數 檢測分數/檢測參數]
結束：關閉檢測視窗。
備註：可在[C:\aoi]資料夾下加入[dbc.bmp]使得在檢測 Fail 的時候，在結果視窗上的
[TEST]圖樣顯示成[dbc.bmp]的圖。此功能須配合在結果視窗中使用[顯示檢測]選項。
可在登錄檔([開始/執行]鍵入[regedit]後按[確定])，在
[HKEY_LOCAL_MACHINE\SOFTWARE\TRI]路徑中增加 DWORD 值
[ConfirmPassIsPassBoard]，設定為 1 時，檢測完畢後按[確認正常版(Confirm Pass)]會
將這次檢測判定為正常板，其統計數值會跟著改變。若在 Confirm Mode 下，當檢測
完畢時，按下[F7]按鈕，可對於本片板子不出板再檢測一次。在本視窗下按[F3]，會出
現以下視窗，供使用者勾選在結果視窗下要顯示的項目。
