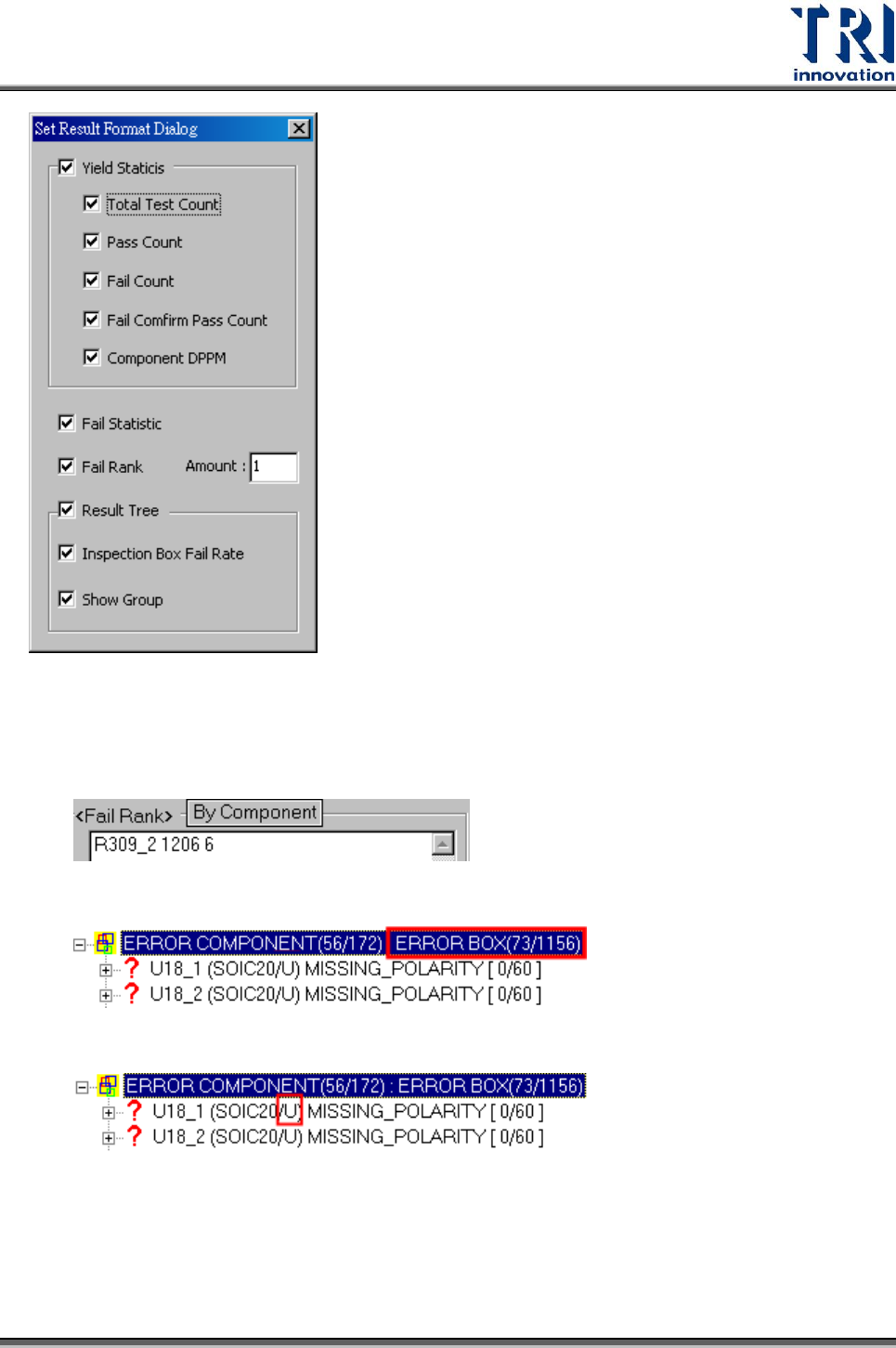

Yield Statics：選擇顯示或隱藏其指定的統計數據。
Fail Statistic：是否顯示瑕疵版統計欄位。
Fail Rank .Amount：設定 Fail Rank 顯示的個數
Inspection Box Fail Rate：會在 Result Tree 顯示不良檢測框佔的比例。
Show Group：是否在 Result Tree 顯示元件的群組。
Test Research Inc.
TR7500 Series User Guide–Software 501
6.3 影像視窗功能
Test Research Inc.
502 TR7700 SII User Guide–Software

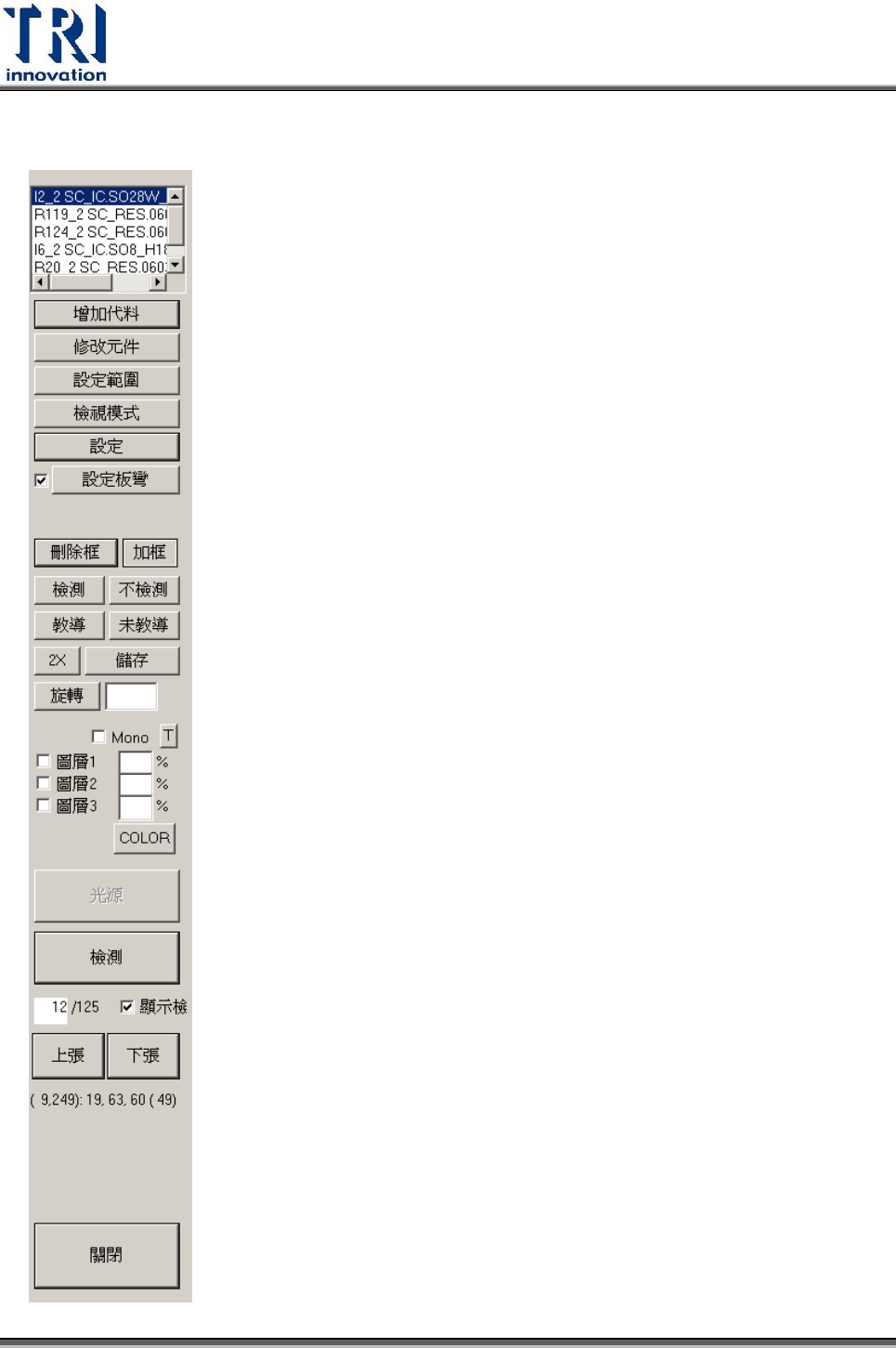

此區的功能大致與教導模式下相同，其各個選項說明如下：
增加代料：增加目前萬用框所在位置的影像為元件代料影像。
修改元件：編輯元件的名稱、類型、群組名稱及角度。
設定範圍：設定檢測框的搜尋範圍。
檢視模式：檢視該檢測框的所有標準影像。
設定：設定檢測框的比對條件。
設定板彎/刪除板彎：設定或刪除板彎(Warp)框。
刪除框：刪除所選擇的檢測框。
加框：對於選擇的元件增加檢測框。
檢測/不測：設定選擇的檢測框為測試或不測試。
教導/未教導：學習選擇的檢測框為或將已學習的檢測框設為未學習。
2X：檢視以萬用框所在位置為中心，放大 FOV 影像。
儲存：儲存目前的影像至與程式所在位置相同的資料夾。
旋轉：旋轉萬用框至指定角度。
權重設定區：設定影像的權重。
光源：改變目前 FOV 的檢測燈光。
檢測：檢測目前的 FOV。
顯示檢測框：勾選表示顯示檢測框，不勾選表示不顯示檢測框。
Mono/R/G/B：改變萬用框內影像的權重。
上張/下張：切換至前一個或下一個有缺點的 FOV 影像。
