Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 503 ：括號內顯示目前滑鼠游標所在 FOV 座標位置，接下來三個 數字分別表示游標位置的 R 、 G 、 B 分量，最後括弧內的數字表示權重計算後的灰階 值。 ：顯示所點選的檢測框的長寬，單位為畫素 (pixel) ，括號內單位 為公厘 (mm) 。 關閉 ：關閉影像視窗功能。
Test Research Inc.
502 TR7700 SII User Guide–Software
此區的功能大致與教導模式下相同，其各個選項說明如下：
增加代料：增加目前萬用框所在位置的影像為元件代料影像。
修改元件：編輯元件的名稱、類型、群組名稱及角度。
設定範圍：設定檢測框的搜尋範圍。
檢視模式：檢視該檢測框的所有標準影像。
設定：設定檢測框的比對條件。
設定板彎/刪除板彎：設定或刪除板彎(Warp)框。
刪除框：刪除所選擇的檢測框。
加框：對於選擇的元件增加檢測框。
檢測/不測：設定選擇的檢測框為測試或不測試。
教導/未教導：學習選擇的檢測框為或將已學習的檢測框設為未學習。
2X：檢視以萬用框所在位置為中心，放大 FOV 影像。
儲存：儲存目前的影像至與程式所在位置相同的資料夾。
旋轉：旋轉萬用框至指定角度。

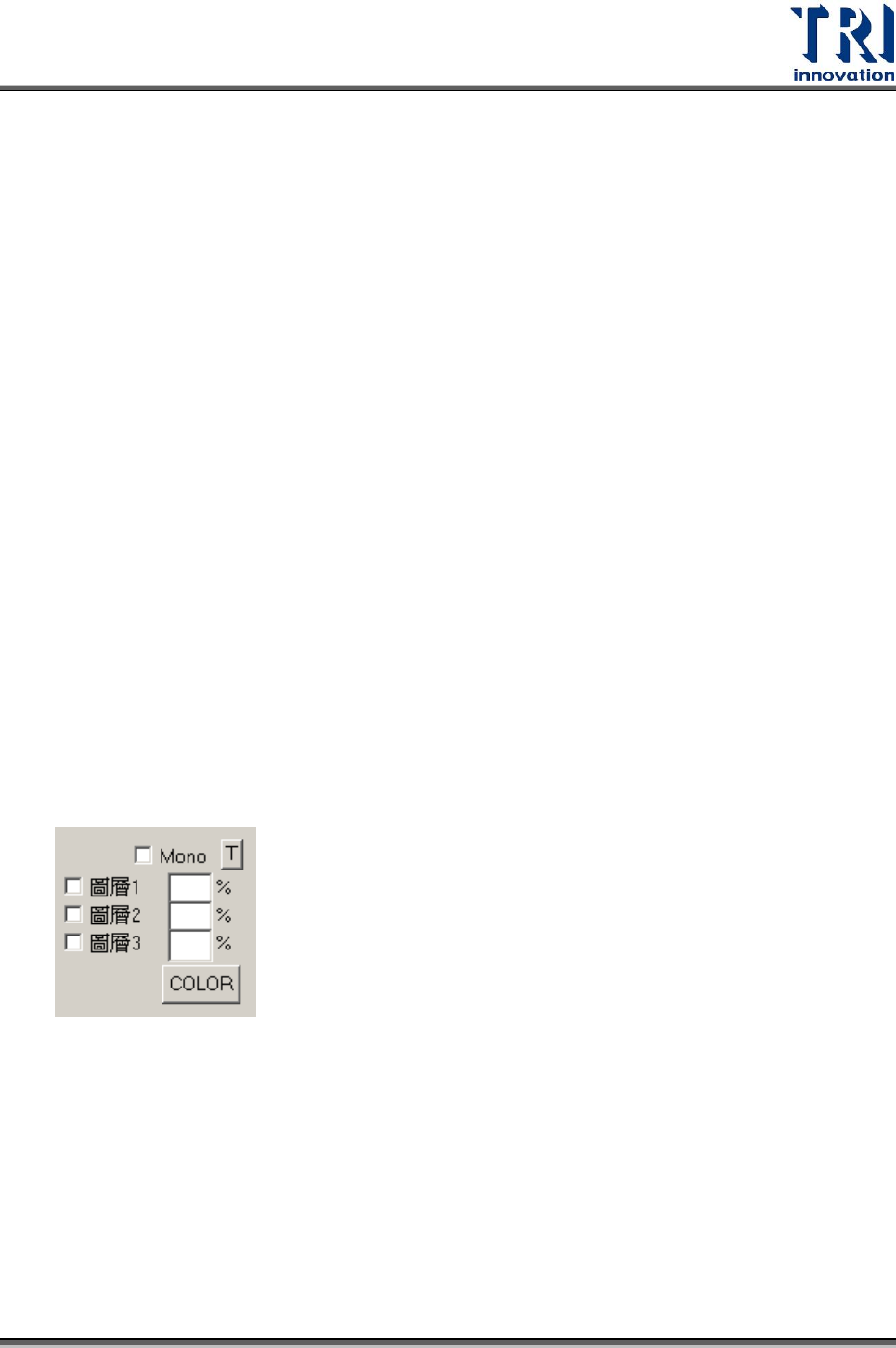

權重設定區：設定影像的權重。
光源：改變目前 FOV 的檢測燈光。
檢測：檢測目前的 FOV。
顯示檢測框：勾選表示顯示檢測框，不勾選表示不顯示檢測框。
Mono/R/G/B：改變萬用框內影像的權重。
上張/下張：切換至前一個或下一個有缺點的 FOV 影像。
下方狀態列：
Test Research Inc.
TR7500 Series User Guide–Software 503

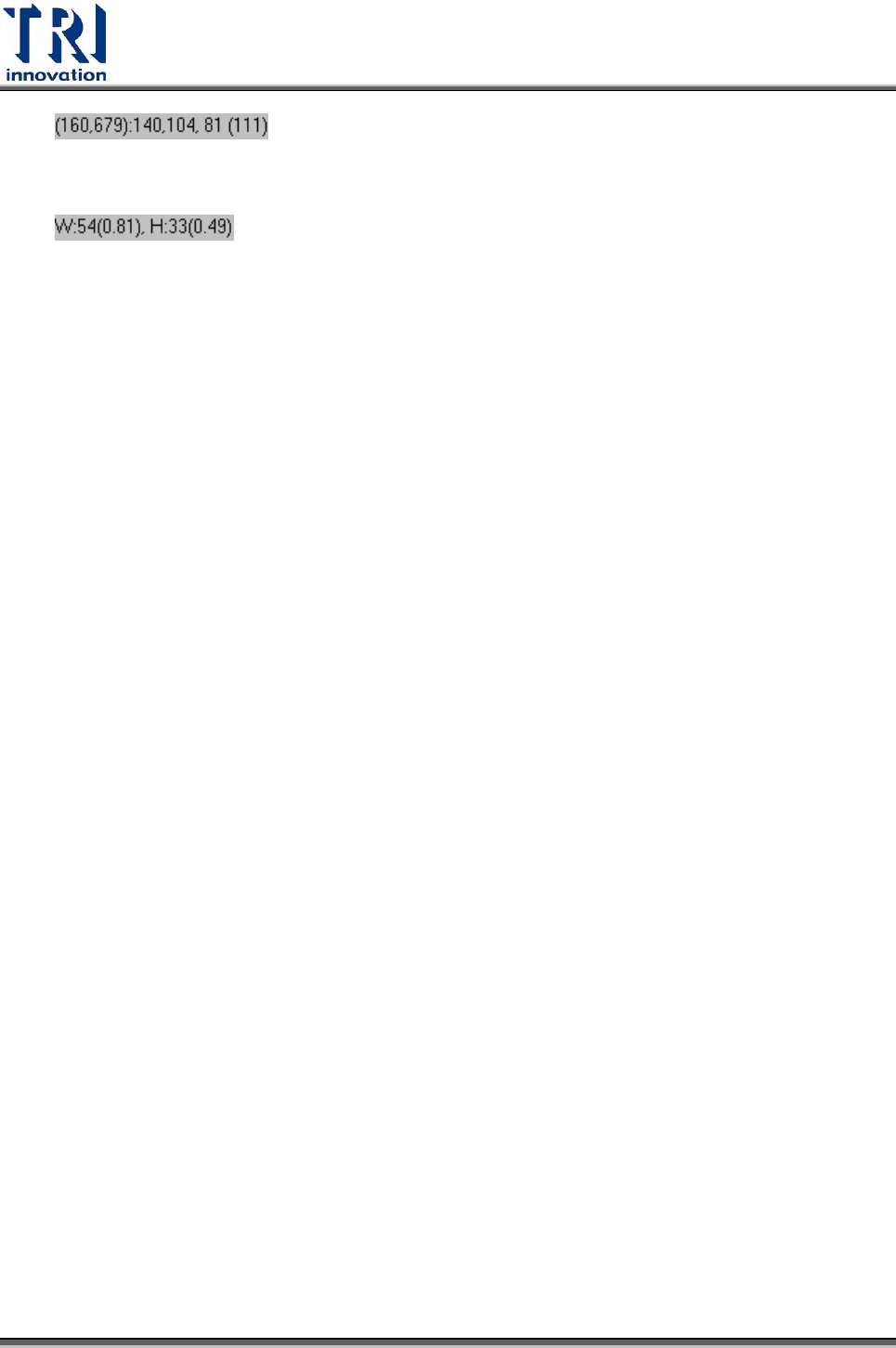

：括號內顯示目前滑鼠游標所在 FOV 座標位置，接下來三個
數字分別表示游標位置的 R、G、B 分量，最後括弧內的數字表示權重計算後的灰階
值。
：顯示所點選的檢測框的長寬，單位為畫素(pixel)，括號內單位
為公厘(mm)。
關閉：關閉影像視窗功能。
Test Research Inc.
504 TR7700 SII User Guide–Software
7 特殊功能
7.1 Warning Shift
讓使用者可以在維修站判定 Fail 元件的偏移程度是為 Fail 或是 Warning。
7.1.1 設定方式
使用者在主程式設定的[Shift]參數容許範圍應為警告(Warning)值。
在[C:\AOI]目錄下設置一文字檔，記錄[Type]和[Fail Shift]的對應檔，如果有此檔案
則系統會自動啟動此功能。檔案內容如下。
檔名固定為[shiftwarning.txt]
欄位 1: Type
欄位 2: ShiftX 的 Fail 值
欄位 3: ShiftY 的 Fail 值
C0603 200 500
C0805 300 800
由主程式檢測完後判定元件是否為[Shift Warning]再將結果傳給維修站，由維修站
顯示。
7.1.2 範例
假設 C0603 的[Warning Shift]為 200，[Fail Shift]為 300，則做法如下。
1. 在主程式內容許值(Pass Level)設為 ShiftX = 200，ShiftY=200。
2. 在 C:\AOI\shiftwarning.txt 檔案內加入
C0603 300 300
