Test Resear ch Inc. 518 TR 7700 S II User Guid e – Softwar e AOI 主程式在存檔的時候，詢問是否要將目前 PLC 的 Support Pin 原點 (Origin) 和行 程 (Height) 儲存到專案檔 (*.PRE) 中。 2. AOI 主程式流程說明
Test Research Inc.
TR7500 Series User Guide–Software 517
Step2. [ConnectToMagazine]設成 1，表示啟動和 Magazine 連線的
功能。
Step3. [ConnectToMagazineComport ]設成 Magazine 連接機台的
COM Port。

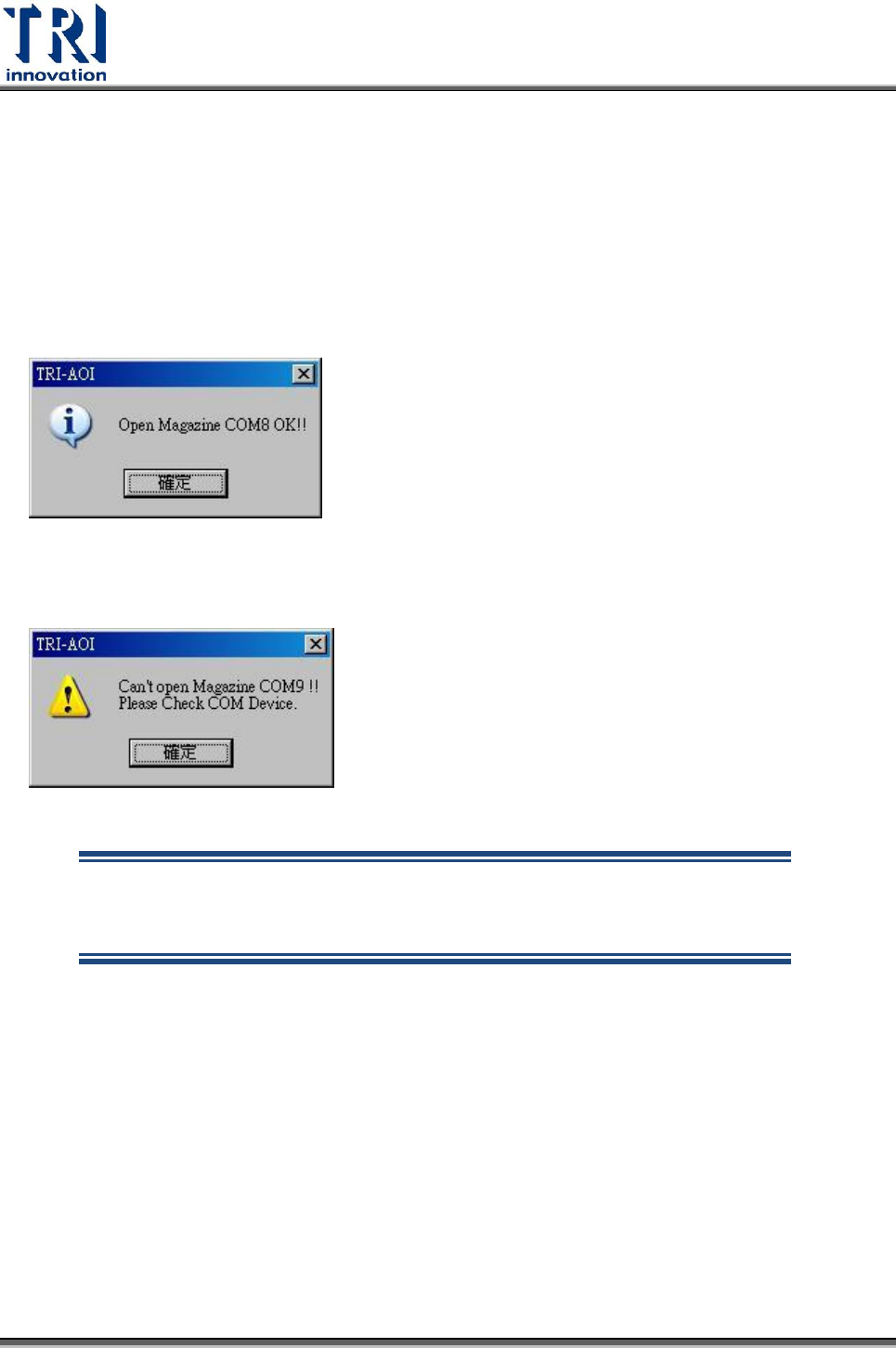

Step4. 如果啟動此功能，又跟 Magaine 連線成功會出現下列訊息。
Step5. 如果啟動此功能，又跟 Magaine 連線失敗會出現下列訊息。
如果發生問題，請將註冊碼 [ConnectToMagazine_LogAnswer ]設成
1，然後再執行一次有問題的動作後，將[C:\\AOI\\Log]資料夾下的 Log
檔寄回。
7.9 將 SupportPin 高度資訊存入專案檔中
版本：TRAOI 3.9 以後的版本 (PLC 版本 2.35 以後)
1. 功能說明
PLC 必須啟動 Support Pin 的功能。
AOI 主程式在開檔的時候，詢問是否要將專案(*.PRE)檔案中所儲存的 Support Pin
原點(Origin)和行程(Height)套用到 PLC 中。
Test Research Inc.
518 TR7700 SII User Guide–Software

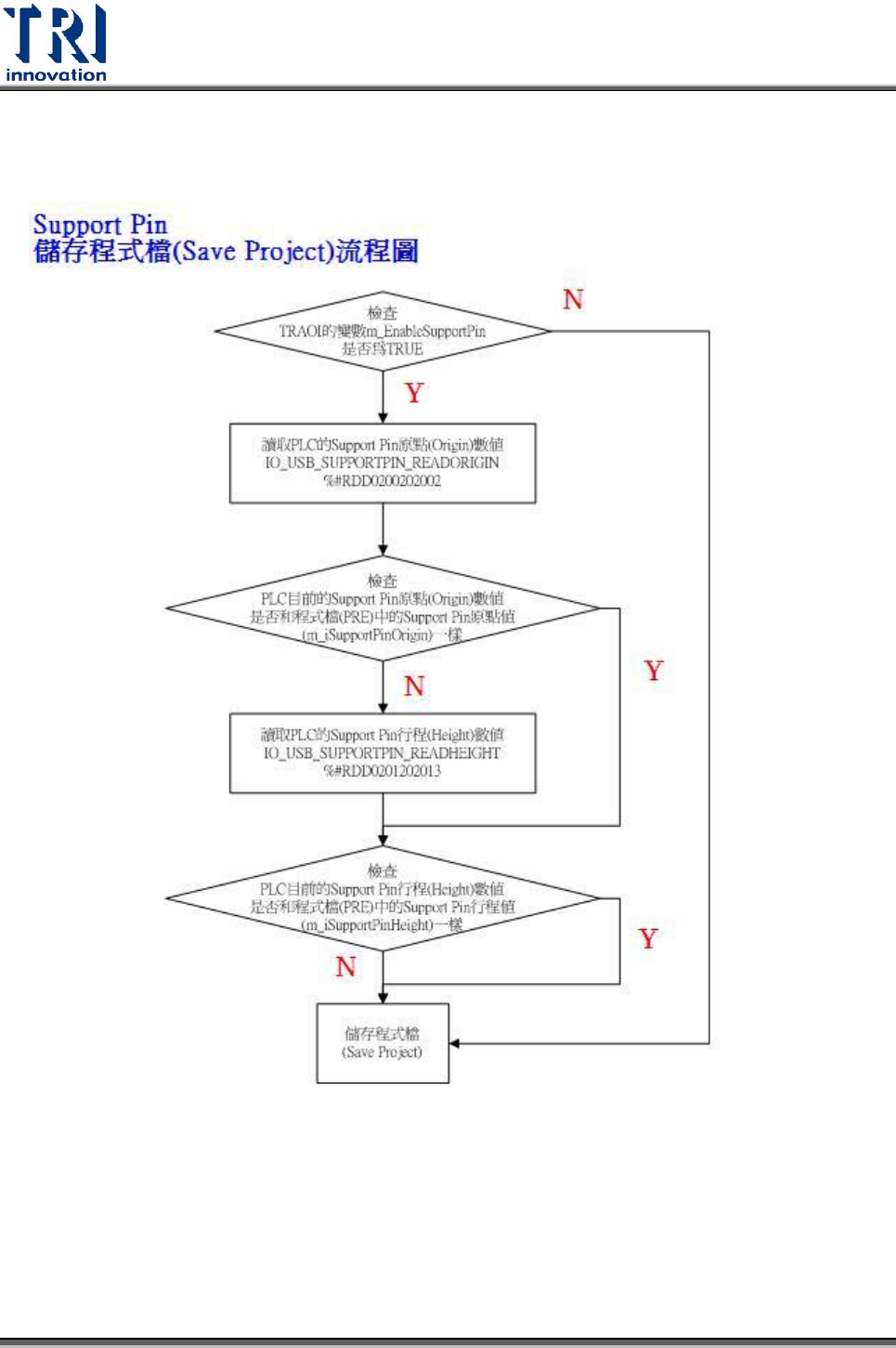

AOI 主程式在存檔的時候，詢問是否要將目前 PLC 的 Support Pin 原點(Origin)和行
程(Height)儲存到專案檔(*.PRE)中。

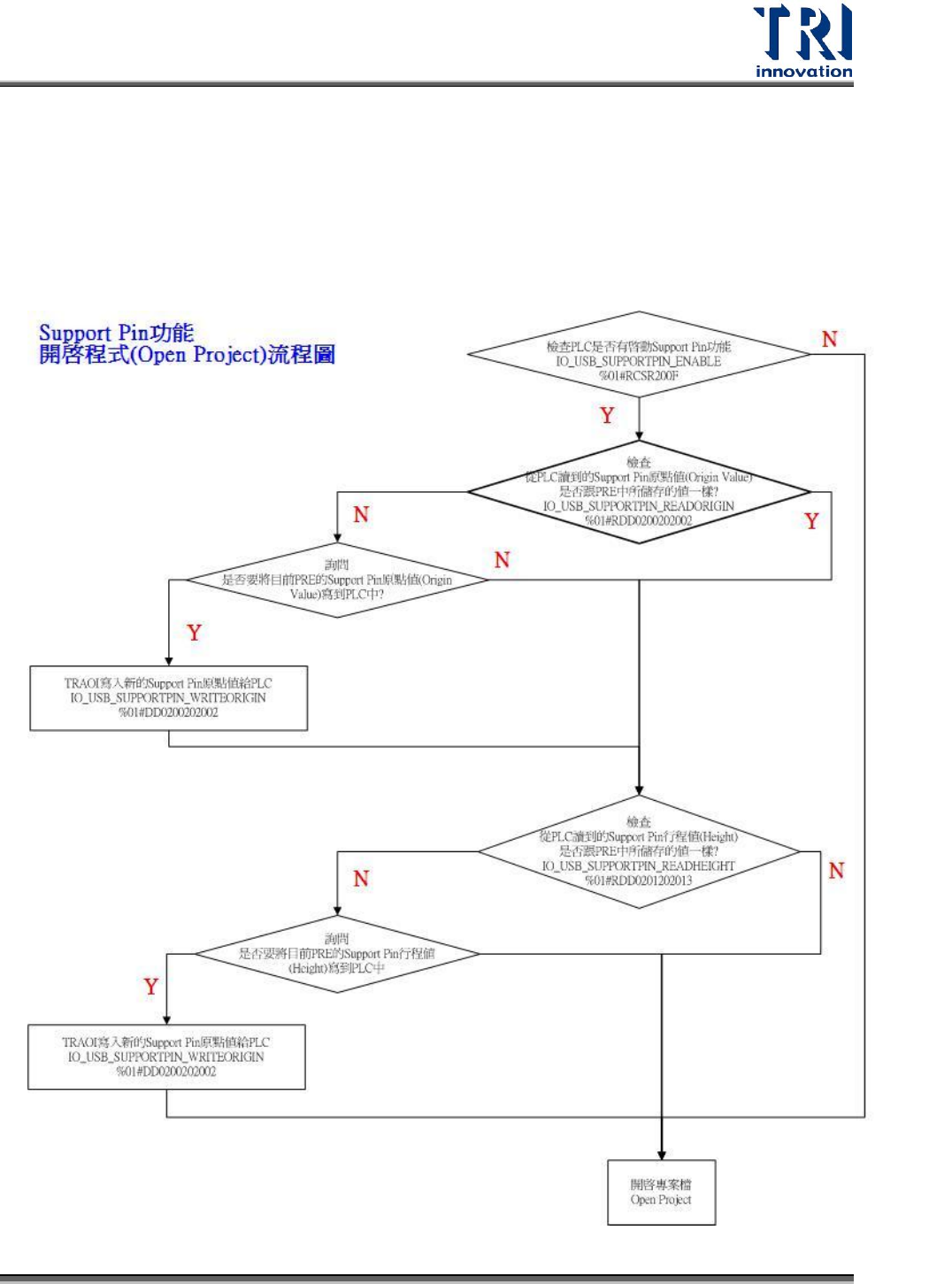

2. AOI 主程式流程說明
Test Research Inc.
TR7500 Series User Guide–Software 519
PLC 頁面說明
Step6. 兩秒內連續按下左上角及右上角之隱藏鍵。
