7.10 New Multi-panel 可支援配成單板的多連板
在登錄檔中設定 Dword [newmultipanel]=1。
7.11 根據 epac 檔案自動幫元件加入腳位
從 epac 檔案中得到 PIN 資料後自動幫元件加入腳位資訊。
TRAOI 3.9 Beta 2009/12/30 以後的版本
1. 功能說明
AOI 主程式讀進 epac 檔案後，自動根據 epac 檔案裡的資訊產生腳位。Epac 檔案是
Isis 零件 Libary(LF Data)變換過的檔案，裡面是 XML 格式，AOI 主程式的元件名稱是
< PackageMapping>裡面的<key>，需要對應到<Package>裡面的<name>。
<Packages>
<Package name="pkgnoname_" locked="false">
<Body>
<Centre x="0" y="0" />
<Height value="0" />
</Body>
Test Research Inc.
524 TR7700 SII User Guide–Software
<Pins>
<Pin name="1" used="true" x="-1950" y="-2875" />
<Pin name="2" used="true" x="-1300" y="-2875" />
<Pin name="3" used="true" x="-650" y="-2875" />
<Pin name="4" used="true" x="0" y="-2875" />
<Pin name="5" used="true" x="650" y="-2875" />
<Pin name="6" used="true" x="1300" y="-2875" />
<Pin name="7" used="true" x="1950" y="-2875" />
<Pin name="8" used="true" x="1950" y="2875" />
<Pin name="9" used="true" x="1300" y="2875" />
<Pin name="10" used="true" x="650" y="2875" />
<Pin name="11" used="true" x="0" y="2875" />
<Pin name="12" used="true" x="-650" y="2875" />
<Pin name="13" used="true" x="-1300" y="2875" />
<Pin name="14" used="true" x="-1950" y="2875" />
</Pins>
</Package>
</Packages>
<PackageMapping name="DefaultPackageMapping">
<Map type="PN" key="C100R" target="pkgnoname_" />
</PackageMapping>
Pin 的座標為 (0, 0) 會自動忽略
使用說明

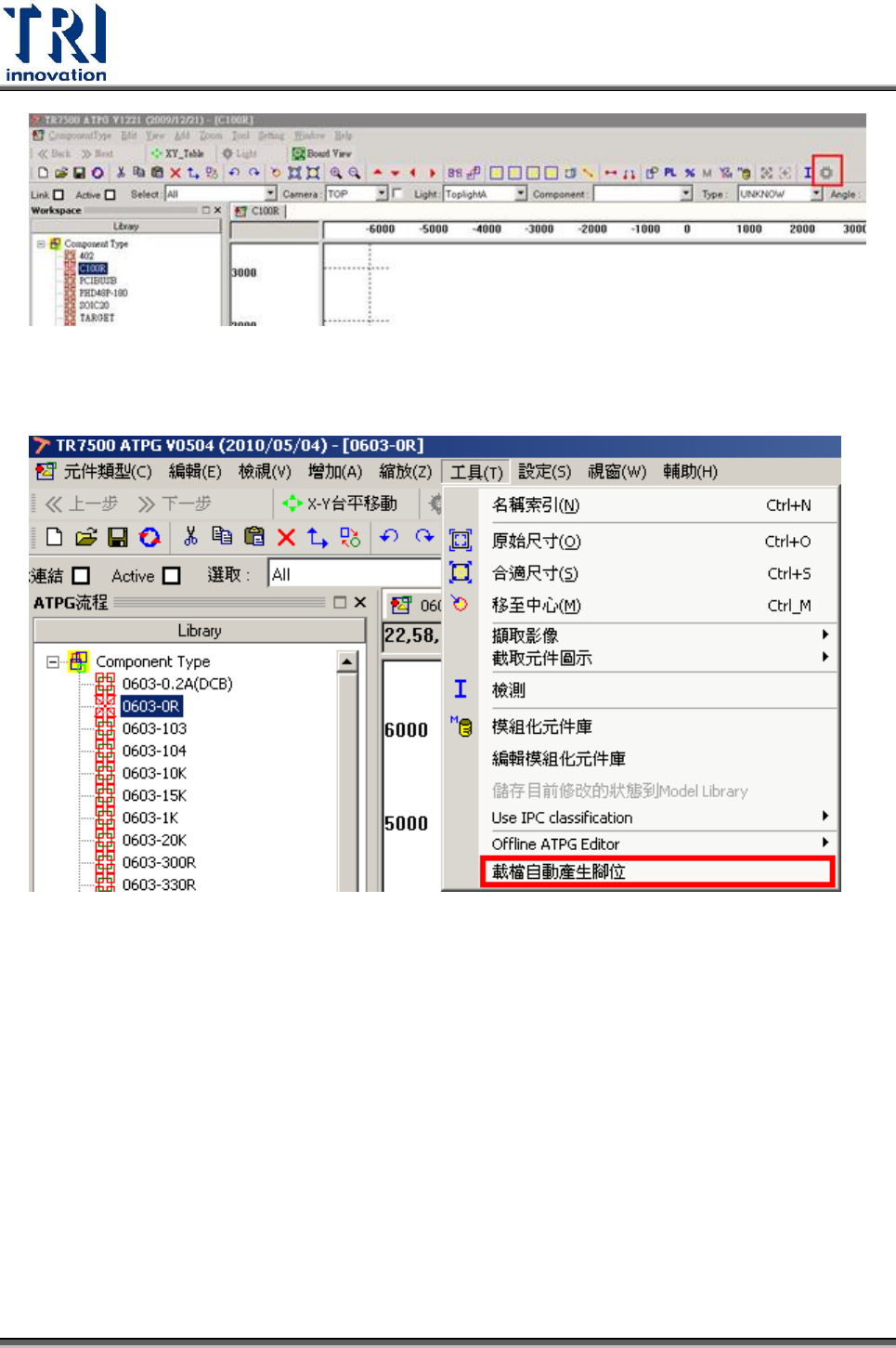

Step12. 沒有載入 epac 檔案前，此功能[Auto Add Pin]無法使用。
Test Research Inc.
TR7500 Series User Guide–Software 525
Step13. 選擇載入 epac 檔案。
Step14. 選擇檔案。
