Test Research Inc.
530 TR7700 SII User Guide–Software
Inspecting：開始檢測。
Unloading：出板中。
在檢測結果的畫面右上方會出現小型顯示窗
檢測畫面
7.14 顯示上一片待測板的週期時間(Cycle Time)
1. 功能介紹
顯示上一片的檢測週期時間(進板到出板)。
顯示畫面如下
Test Research Inc.
TR7500 Series User Guide–Software 531
6. 注意事項
檢測週期時間，PLC 部分一定要設定以下兩點。
連線模式 。
有後站 。
7.15 將板寬資訊傳送給後段的翻板機
版本: TRAOI 3.10 Beta 2010/1/12 以後的版本
1. 功能說明
載入 PRE 檔案時，或調整完板寬設定，透過 RS232 送板寬命令給後段設備。命令說
明如下列所示。
不需等後段設備回覆調整完成。
設定生產線的板寬流程。主機送出一個字串[*B1234#]，表示設定寬度為
123.4mm，接著其他要被設定的單元會立刻回傳[*B1234#]表示有正確的收到指
令。當接收的單元板寬調整為 123.4mm 後，會回傳一個指令[*RDY1234#]，表示
調整完成。指令的開頭必定為*號，結尾為#號。
查詢各單元板寬流程。主機傳送一個字傳[*?B#]給其他單元，則其他各個生產線上
的單元會回傳其輸送帶板寬(若寬度為 234.5mm，則回傳字串為[*B2345#]).
注意
根據客戶端的後段機台與 AOI 機台所連接的 RS232 COM，目前讓使用者可以自訂。
Test Research Inc.
532 TR7700 SII User Guide–Software
設定 Magazine RS232 COM Port 請不要和下列 AOI 機台常用 COM Port 衝突。目前
TRAOI 有使用的 RS232 COM 有 COM2 (PLC), COM3 (H/WBarcode), COM4 (Dual H/W
Barcoder), COM6 (Handy Barcoder), COM8 (PLC)
此功能是需要搭配自動板寬功能，也就是搭配登錄檔[AutoConveyerWidth]。如果是一
段式進板，AutoConveyerWidth = 1，如果是兩段式進板，AutoConveyerWidth = 2。
AOI 機台一定要搭配自動板寬的配件。
前置作業確認說明
由於此功能是需要連接後段機台，所以需要進行下面步驟確認。若以下這兩點都確認
沒有問題，而後段機台動作有誤，就是 AOI 軟體問題。
RS232 的連線部分是否 OK (確認硬體功能 OK)

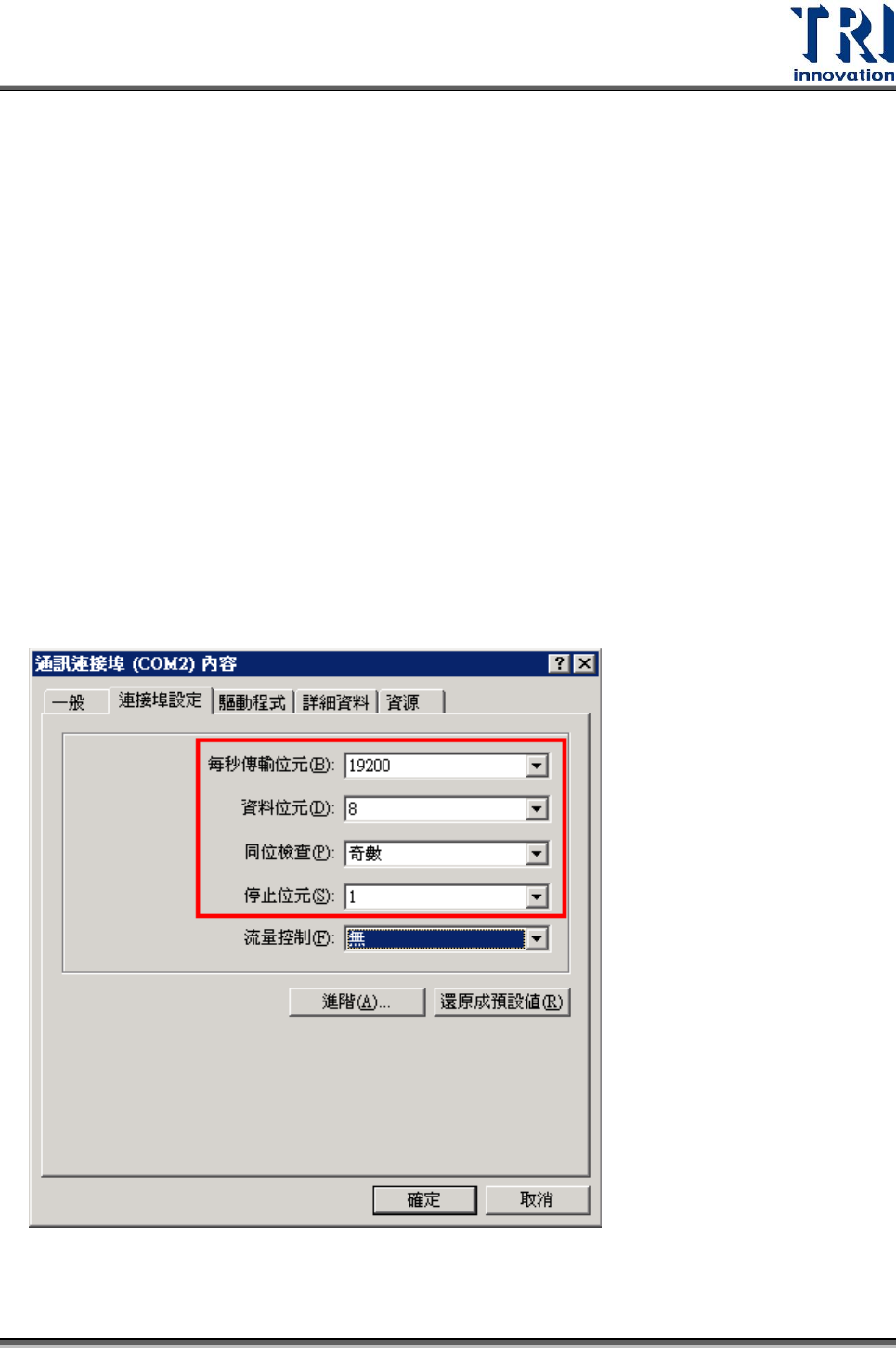

確認後段機台和 AOI 機台的 RS232 COM Port 通訊協定是否為一致，兩邊的通訊協定
要一致，資料才不會遺失。BaudRate = 19200, Data Bits = 8, Parity = Odd, Stop Bits =
1。
