Test Research Inc.
TR7500 Series User Guide–Software 537
使用說明
Step1. 登錄檔[AutoConveyerWidth]要根據現場機台的軌道進行設
定。一段式軌道 AutoConveyerWidth = 1，二段式軌道
AutoConveyerWidth = 2。

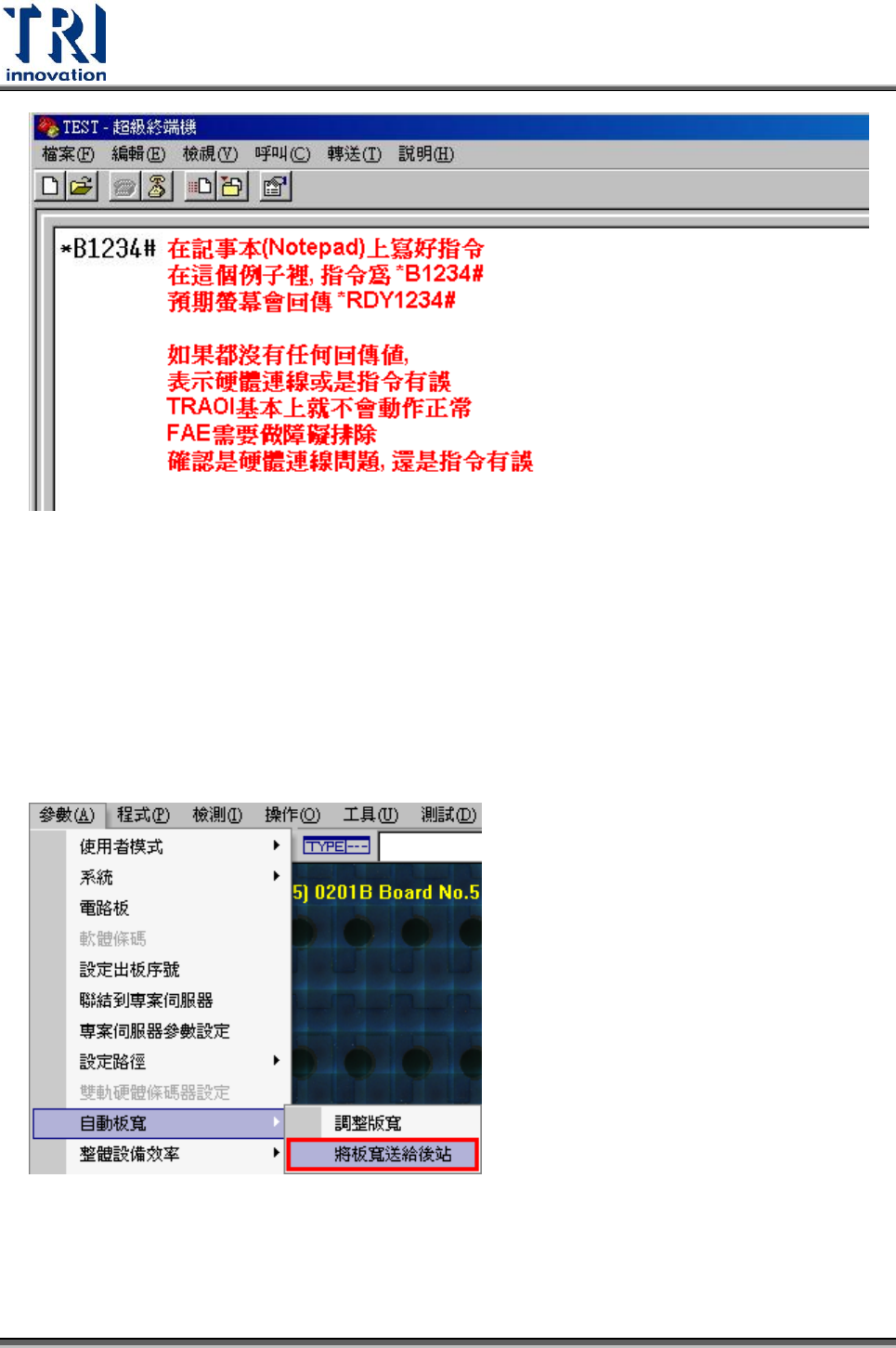

Step2. 選擇[自動板寬(Auto Conveyor Width Ouput)/ 將板寬送給後
站(Send Width to Next Station)]。

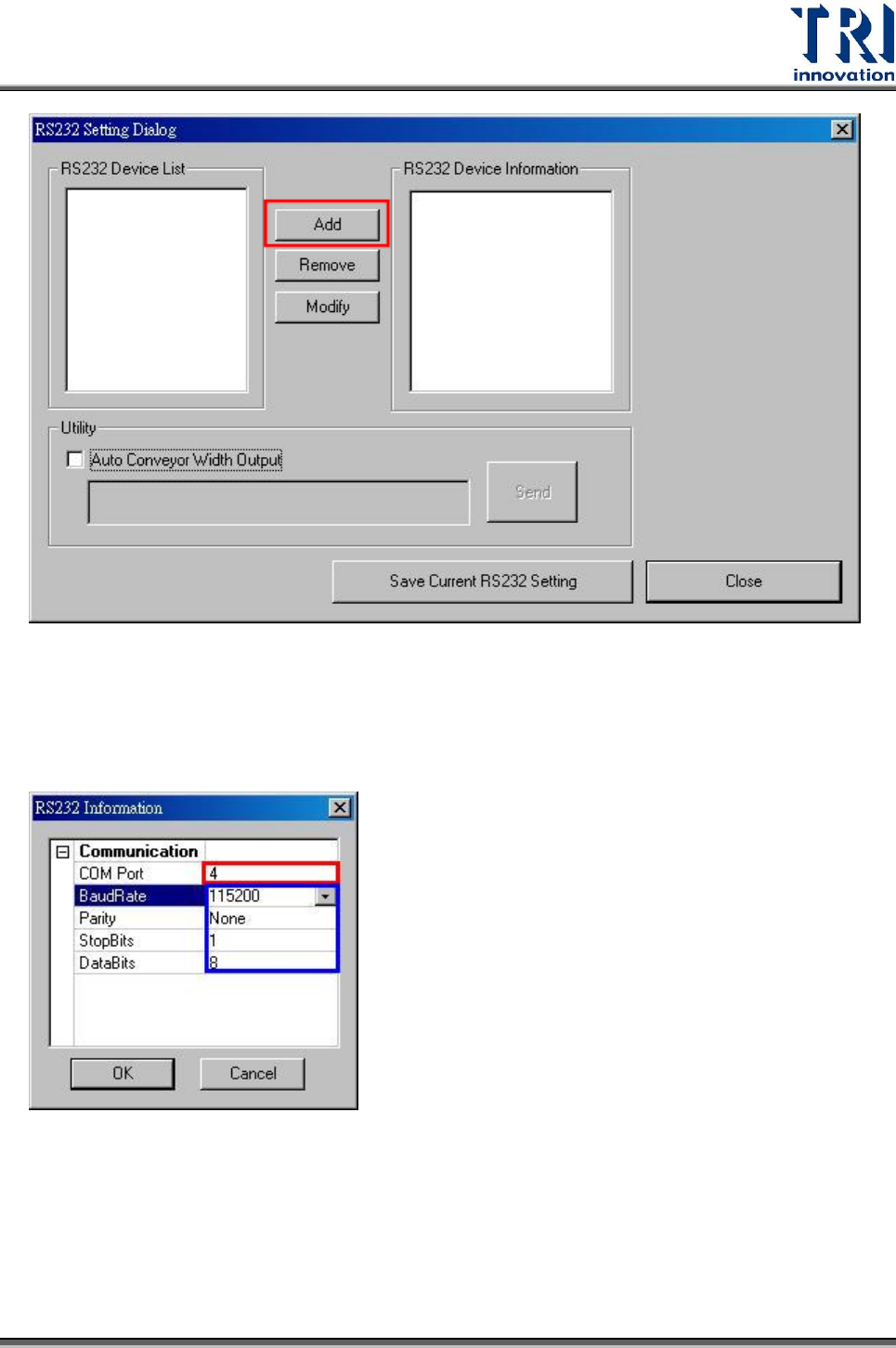

Step3. 選擇[Add]，準備新增一個 RS232 裝置。
Test Research Inc.
538 TR7700 SII User Guide–Software
Step4. 用滑鼠點擊一下[COM Port]部分，就可以手動鍵入 COM
Port。用滑鼠點擊一下[BaudRate]、[Parity]、[StopBits]或
[DataBits] 則會有下拉式選單讓使用者選擇。
Step5. 使用者可以用[Remove]及[Modify]選項進行 RS232 Device 的
移除和修改。設定完成後，按下[Save Current RS232
Setting]，讓 AOI 主程式將目前的設定儲存到
C:\AOI\RS232.xml。
Test Research Inc.
TR7500 Series User Guide–Software 539
如果新增的 RS232 裝置無法建立起來，會顯示下面的訊息。表示硬體的通訊協定與使
用者所輸入的不符合，使用者應該要改變設定。
Step6. 使用者選擇連接後段機台的 RS232 Device，啟動[Auto
Conveyor Width Output]功能。
