Test Research Inc.

TR7500 Series User Guide–Software 543

3. N.G PCB Out Finish (R702) Off (PCPLC)

3. 操作說明：

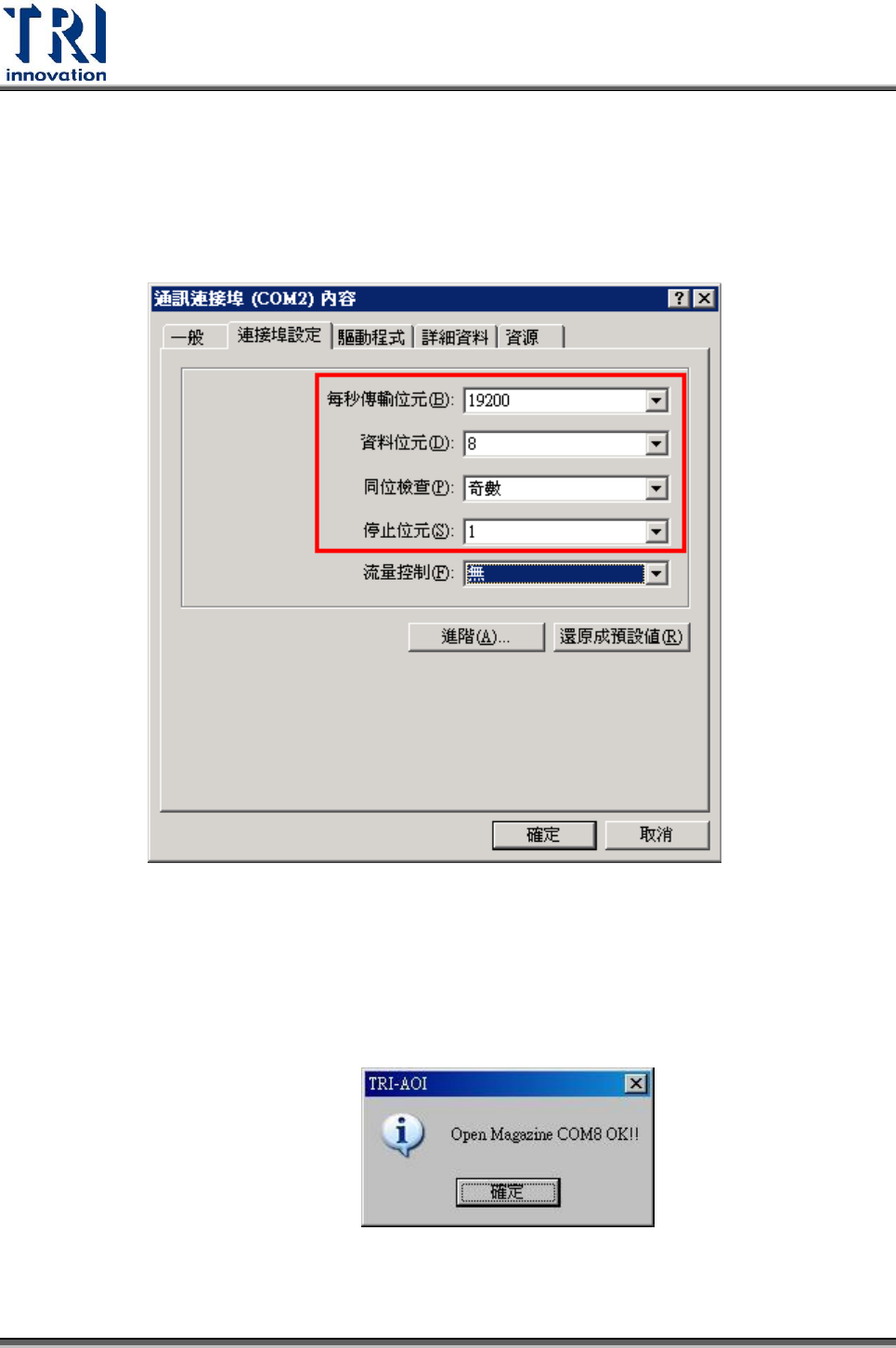

(1) 設定 Magazine 和 AOI 機台的 RS232 COM Port 通訊協定為

BaudRate = 19200，Data Bits = 8，Parity = Odd，Stop Bits = 1

(2) ConnectctToMagazine 設成 1, 表示啟動和 Magazine 連線成功

(3) ConnectToMagazineComport 設成 Magazine 連接機台的 COM Port

如果啟動此功能，且與 Magaine 連線成功的話，會出現下列訊息。

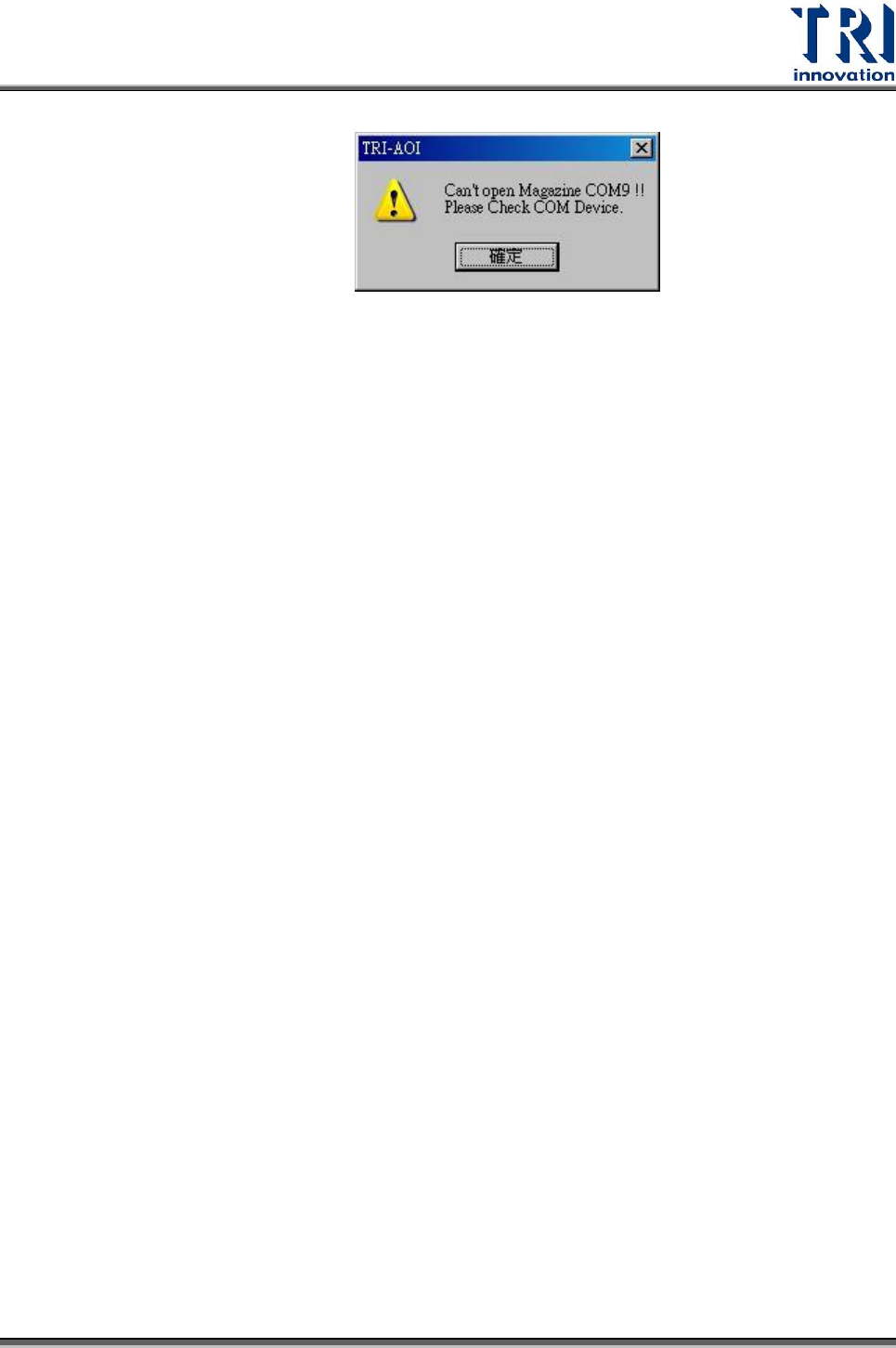

如果啟動此功能，但與 Magaine 連線失敗的話，會出現下列訊息。

Test Research Inc.

544 TR7700 SII User Guide–Software

4. 注意事項：

(1) 註冊碼 ConnectToMagazine = 1。

(2) 註冊碼 ConnectToMagazineComport = 9  根據客戶端的 Magazine RS232

COM，目前預設為 9，設定 Magazine RS232 COM Port，盡量使用 COM8

以後，請不要和下列 AOI 機台常用 COM Port 衝突。

目前 TRAOI 有使用的 RS232 COM 有

COM2 (PLC),

COM3 (H/WBarcode),

COM4 (Dual H/W Barcoder),

COM5 (Camera Vistual COM Port),

COM6 (Handy Barcoder),

COM8 (PLC)

5. 障礙排除：

如果發生任何問題，將註冊碼 ConnectToMagazine_LogAnswer 設成 1，然後再執

行一次有問題的動作後，將 Log 檔寄回。

Test Research Inc.

TR7500 Series User Guide–Software 545

7.21 Offline Fine Tune New Feature

1. 功能介紹：

客戶使用 Offline Fine Tune 功能，能在 Offline PC 觀看或微調 Inline 機台檢測的

結果及狀態。

2. 功能說明：

(1) 功能開啟時，在 Offline PC 即會列出所有 Inline 機台的資訊。例如：

Machine ID、連線狀態(包含有無開啟此功能)、檢測結果、pre 路徑。

(2) 開啟 Offline Fine Tune 過程當中所需的文件，現在統一擺放在 Offline PC 上

的 C：\AOI_Offline_Data 資料夾底下，依各個 machine id 分類。

(3) 連線成功後，Inline 機台是用 batch file 去複製燈光檔資料到 Offline 機台

(4) 提供 Inline 機台開關此功能的介面

(5) 機台開機時，即會自動建立連線。

(6) Inline 機台只有在被 FineTune 時，才會不允許切換 Mode

3. 操作說明：

(1) Inline 機台操作說明: (設定註冊碼: Offline = 0, NewOfflineFeature = 1)

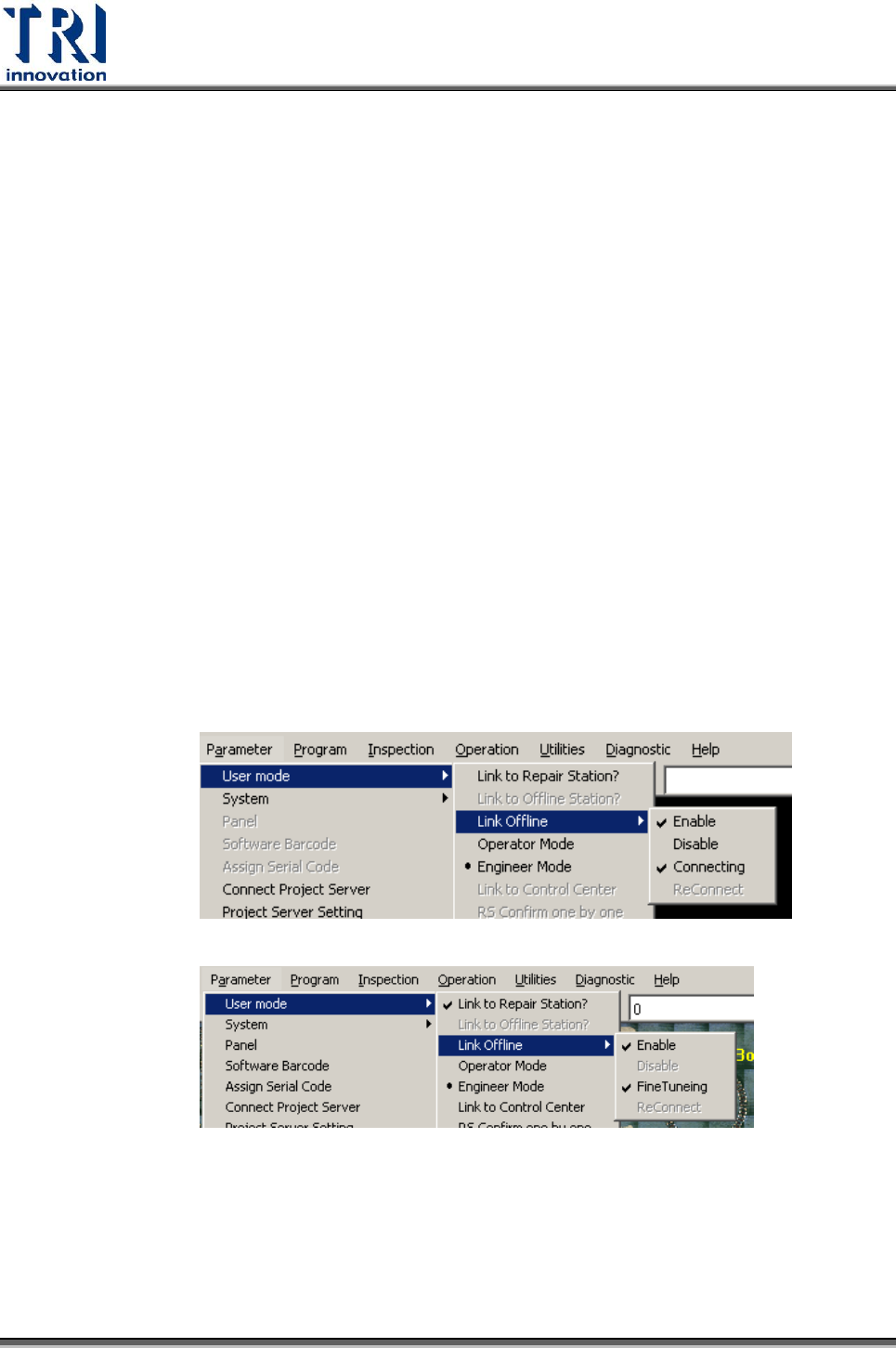

i. 開啟功能: 到[Parameter] > [User Mode] > [Link Offline][Enable]打勾

 連線中: (連線正常，可以存取 Offline PC 的資料夾，可以被

FineTune)

 FineTune 中: (正被 Offline PC FineTune 中)
