Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 549 e. 選擇 [Open Link]: 開啟所選取的連線狀態的機台，準備進行 fine t une 開啟成功後會顯示 g. 選擇 [Disconnect Link]: 取消目前正在 Fine Tune 的狀態
Test Research Inc.
548 TR7700 SII User Guide–Software

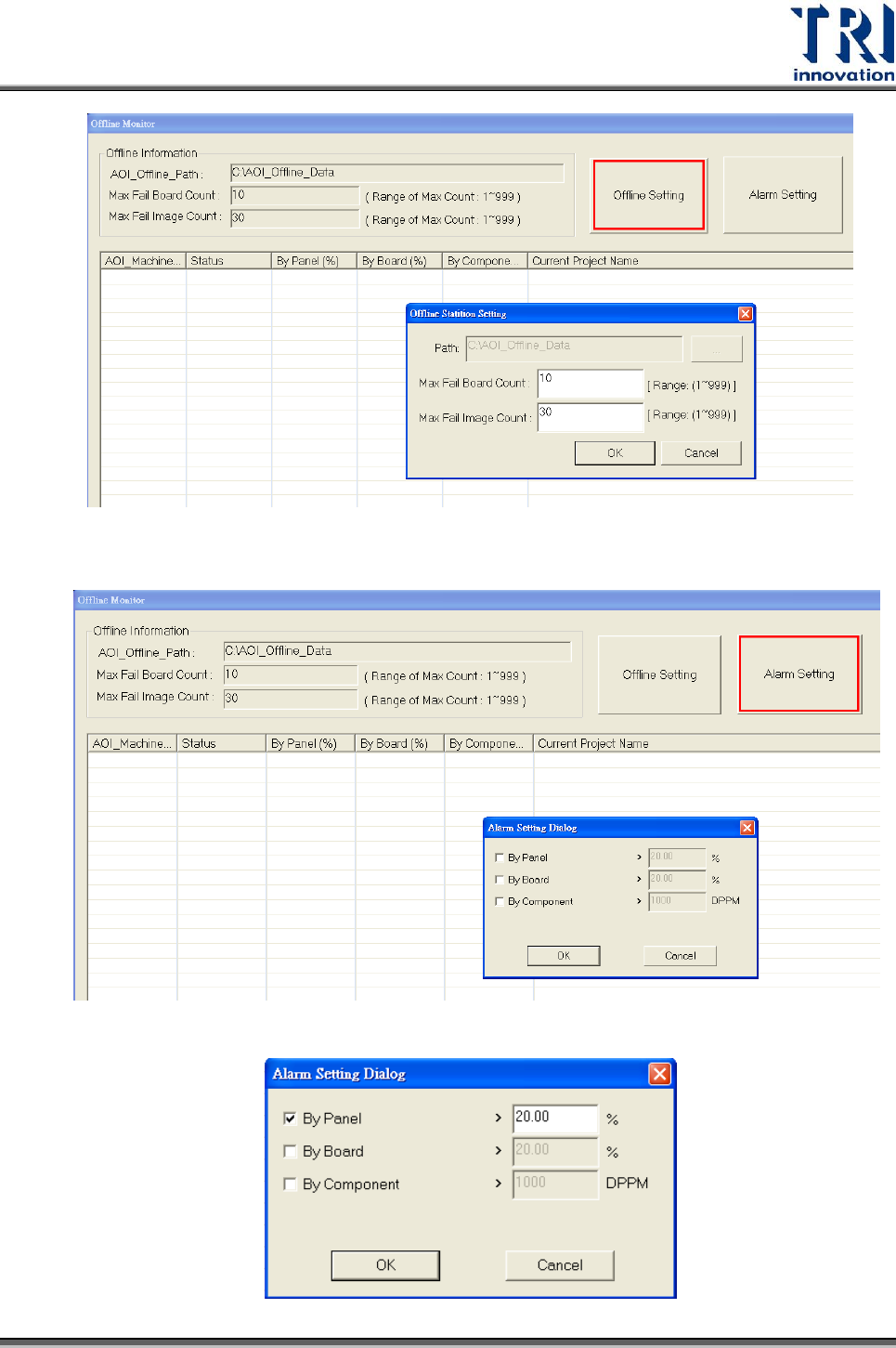

d. 選擇[Alarm Setting]:可設定 Alarm 參數
Inline 機台檢測完畢後會上傳 Fail Rate，如果超過設定，欄位背景會變紅色
舉例來說，[By Panel] 打勾，使用者輸入警示的標準。表示當 Inline 機台的
[By Panel]Fail Rate 大於 20%的時候，Offline Monitor 就要警告。
Test Research Inc.
TR7500 Series User Guide–Software 549
e. 選擇[Open Link]:開啟所選取的連線狀態的機台，準備進行 fine tune
開啟成功後會顯示
g. 選擇[Disconnect Link]:取消目前正在 Fine Tune 的狀態
Test Research Inc.
550 TR7700 SII User Guide–Software
4. 注意事項：
1. Inline 機台部份
a. 註冊碼 : Offline = 0, NewOfflineFeature = 1
b. Inline 機台和 Offline PC 登入的帳號密碼需一致
2. Offline PC 部份
a. 註冊碼 : Offline = 1, NewOfflineFeature = 1
b. C:\ AOI_Offline_Data 資料夾必須開啟使用權限, 讓 Inline 機台可以對該資料
夾進行讀寫動作
c. Inline 機台和 Offline PC 登入的帳號密碼需一致
3. Inline 機台的 Machine ID 不能重複
5. 障礙排除：
1. Max Fail Board Count 和 Max Fail Image Count 數量會影響 Offline PC 看到的檢
數和 Inline 機台實際檢測分數的一致性。
2. 若 Inline 及 Offline 機台設定皆完成也可上網，但卻無法順利建立連線時，請看
防火牆的設定是否正確。
