Test Research Inc.
550 TR7700 SII User Guide–Software
4. 注意事項：
1. Inline 機台部份
a. 註冊碼 : Offline = 0, NewOfflineFeature = 1
b. Inline 機台和 Offline PC 登入的帳號密碼需一致
2. Offline PC 部份
a. 註冊碼 : Offline = 1, NewOfflineFeature = 1
b. C:\ AOI_Offline_Data 資料夾必須開啟使用權限, 讓 Inline 機台可以對該資料
夾進行讀寫動作
c. Inline 機台和 Offline PC 登入的帳號密碼需一致
3. Inline 機台的 Machine ID 不能重複
5. 障礙排除：
1. Max Fail Board Count 和 Max Fail Image Count 數量會影響 Offline PC 看到的檢
數和 Inline 機台實際檢測分數的一致性。

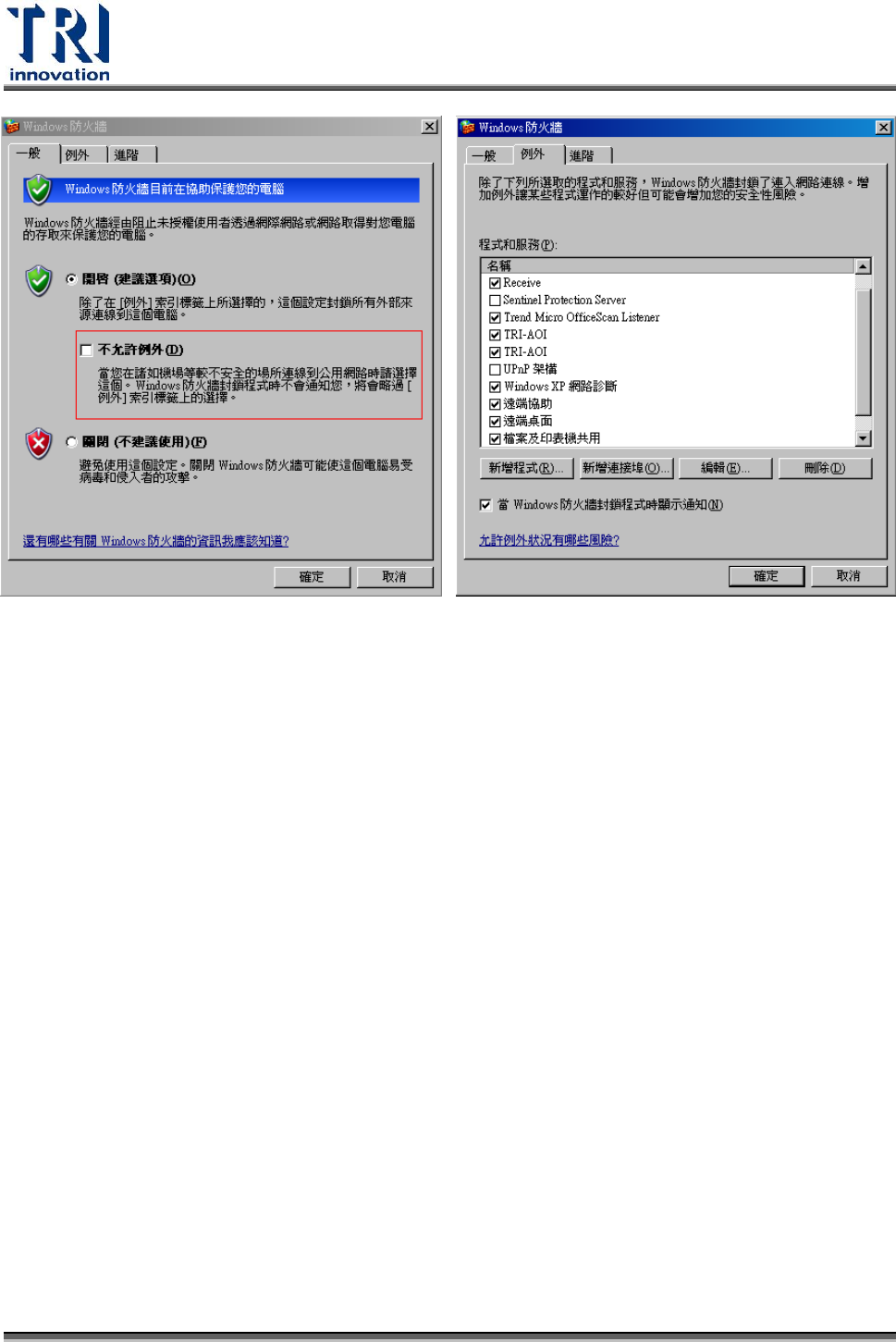

2. 若 Inline 及 Offline 機台設定皆完成也可上網，但卻無法順利建立連線時，請看
防火牆的設定是否正確。
Test Research Inc.
TR7500 Series User Guide–Software 551
3. 控制台->系統管理工具->本機安全性原則->本機原則->安全性選項->網路存
取：本機帳戶的共用和安全性模式->設為傳統：本機使用者以自已的身份驗證
--ok
4. Offline PC 的 C:\AOI_Offline_Data 是用來進行資料交換的資料夾，因此必須開
啟使用者 的權限(Full Access, Read, Write)。因此在過程當中有疑問，請先確
認 Inline 機台是否能正常存取 Offline PC 的 AOI_Offline_Data 資料夾。
5. 下面會針對過程當中所應用到的文件擺放位置說明介紹:
a. C:\AOI_Offline_Data
過程當中有需的資料全擺放在 Offline PC 的這資料夾中
b. C:\AOI_Offline_Data\AOI_2
各個機台的資料會依各機台的 machine id 分門別類放好。連線成功時，
Inline 機台會將燈光檔和 pre 放置於此。燈光檔複製到 Offline PC 完成時會
產生一個 MoveLrt.OK 的檔案，在此檔案還沒出現前，是無法進行 Fine
Tune。
c. C:\AOI_Offline_Data\AOI_2\x_xxx_xxx_xxx
x_xxx_xxx_xxx 是根據 Pre 的路徑名稱命名。FineTune 過程中，Inline 機台
會將 fail 資料放置於此，提供給 Offline PC 做 FineTune；Offline PC 會將
Tune 完的結果放置於此，提供給 Inline 機台修正。
Test Research Inc.
552 TR7700 SII User Guide–Software

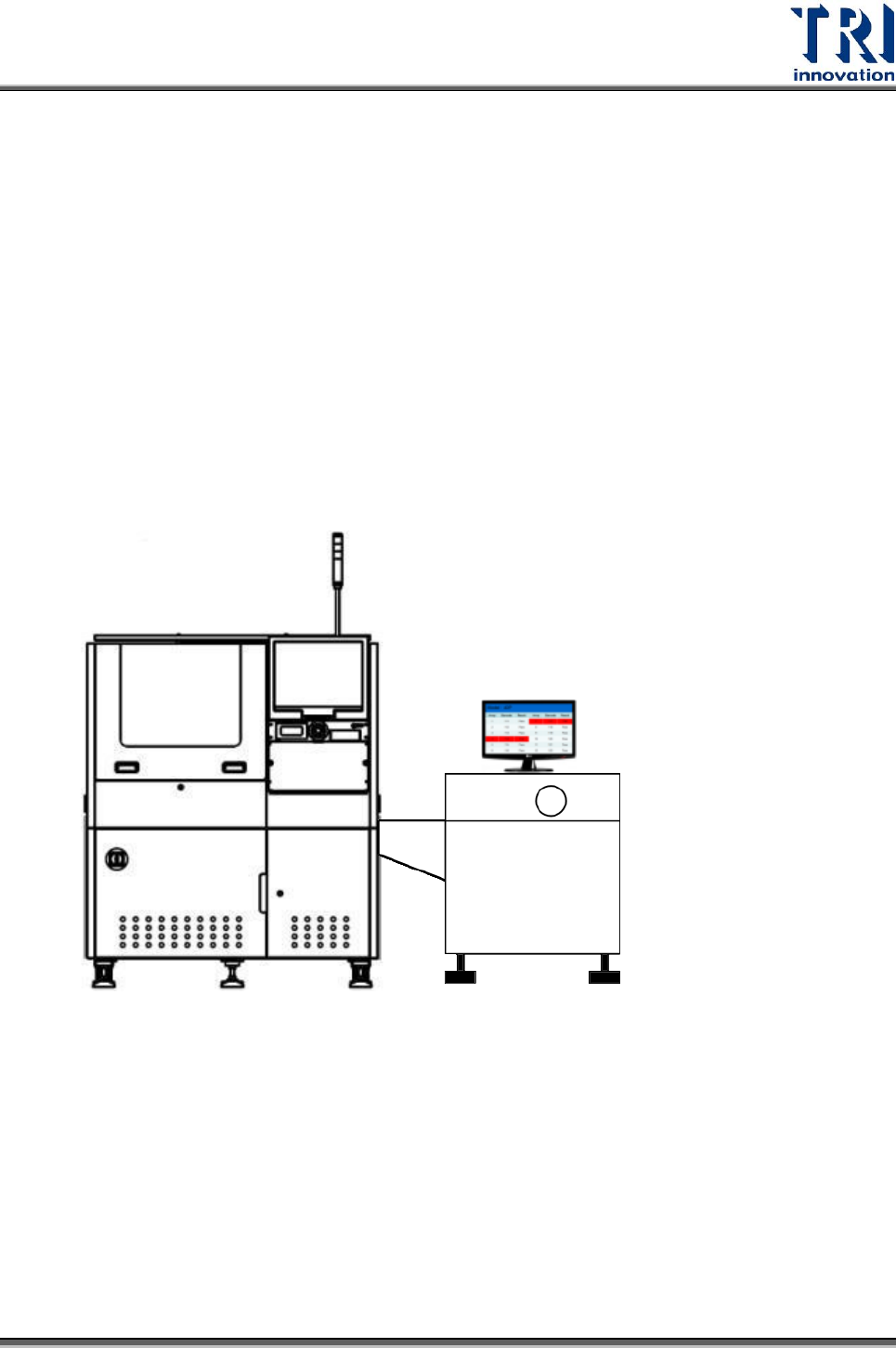

7.22 Check Result System
1) 功能介紹：
在連線到 Control Center 啟動 Repair Confirm 時，每檢測完一片會將結果傳到
Repair Station 等待確認過後，才會出板。若有開啟此功能即會顯示 Repair
Station 驗證過後的結果。
2) 功能說明：
在連線到 Control Center 啟動 Repair Confirm 時，檢測完畢後會等 Repair
Station 確認之後再作出板的動作。若有分流機即可自動將板子流往該去的方向
(Pass、Fail)；若無分流機或需手動放版的客戶，若有開啟此功能，即可根據驗
證過後的結果，再自行處理。若客戶有裝第二顆螢幕，結果將會顯示在第二顆螢
幕上，若無則會顯示在主畫面中。
